Erfindung
Russische Föderation Patent RU2115143
METAL DETECTOR
Name des Antragstellers: Leonard E. Lepine
Name des Erfinders: Leonard E. Lepine
Der Name des Patentinhabers: Leonard E. Lepine
Adresse für die Korrespondenz:
Startdatum des Patents: 1997.04.02
Verbrauch: bei der Aufdeckung von leitenden und ferromagnetischen Objekten mittels Induktionsspulen ein magnetisches Wechselfeld erzeugt die Schaltung Informationsverarbeitung zu vereinfachen und bieten effektive trägheits Indikation nicht außerhalb der Skala beschränkt, die Empfindlichkeitseinstellung Einrichtungen in einem weiten Bereich und die Fähigkeit , im Dunkeln unter Wasser zu arbeiten.
Der erfindungsgemäße Detektor umfasst einen Träger und eine abstimmbare Oszillatoren, einen Mixer und eine Anzeigeeinrichtung, wobei letztere in Form einer Kette von n Leuchtdioden in einem Ring oder einer Linie, wodurch die Wirkung von "running lights", und ferner einen Gegen Decoder mit n Ausgängen, zu denen angeordnet gemacht befestigt LEDs Element divider n verzögern, ein Element der Licht ban auslösen, wird der Ausgang des abstimmbaren Oszillators ferner mit dem Zähleingang ist c der Gegen Decoder und einen Teiler durch n, wird der Ausgang des Mischers ist mit einem Eingang eines Verzögerungsgliedes verbunden ist, und einen Eingang S Triggereinbauelements ausgegeben eine Verzögerung gekoppelt mit dem Rücksetzeingang des Teilers R n, dessen Ausgang mit dem Reset-Eingang R des Flip-Flops verbunden ist, einen direkten Ausgang Q mit dem Rücksetzeingang R-Decodierer und Zähler mit einem Lichteintrittsverbotselement, dessen Ausgang an die gemeinsame Leitung der LEDs verbunden ist, und das invertierte Ausgang verbunden ist
ein Trigger-Eingang an das EU-Verbot der Gegen Decoder Konten verbunden.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Detektion von leitfähigen und ferromagnetische Objekte mittels Induktionsspulen ein magnetisches Wechselfeld zu erzeugen.
Bekannte Metall abstimmbaren und Referenzgeneratoren enthält in Reihenschalter verbunden ist , der erste Impulszähler, wobei die erste Speichereinheit, das Korrekturelement, einen Digital - Analog - Wandler, der Indikator, der zweiten Speichereinheit, deren Ausgang mit dem Steuereingang des Korrekturglieds verbunden ist , und einen zweiten Impulszähler , dessen Eingang mit mit dem Ausgang des Referenzoszillators und ein mit den Steuereingängen der ersten Speichereinheit und dem Schalter gekoppelten Ausgang ist der Eingang mit dem abstimmbaren Oszillator verbunden. die Messung der Produktivität zu verbessern, indem sie den Prozess des Lesens der Korrektur Indikator Automatisierung ist ausgestattet mit einem Metalldetektor und Decoder dritten Impulszähler.
Es gibt Metall - Detektoren und die andere der Referenz- und abstimmbare Oszillatoren enthält, Frequenzvergleichsschaltung, Weichen und akustische Anzeigen - Kopfhörer.
Allgemeines Blockdiagramm solcher Analoga ist unten gezeigt. Erhöhte Empfindlichkeit gegenüber ihnen wird durch Vergleich der Referenzfrequenz mit einer höheren harmonischen Frequenz des Oszillators erreicht werden.
Die Nachteile der bekannten Metalldetektoren sind empfindliche Einschränkung durch Signale hören; Unannehmlichkeiten für Taucher bei der Arbeit unter Wasser; unerwünschte Geräusche, die Aufmerksamkeit der Menschen zu gewinnen; Nachteil, wenn sie mit Kopfhörer, weil eine Vielzahl von Drähten arbeiten.
Die nächstgelegene der beanspruchten technischen Lösung ist ein Metall (SU, N 1327033, 1987 - der Prototyp).
Der Detektor umfasst einen Träger und eine abstimmbare Generatoren, Steuerschaltung und LED. Zur Steigerung der Produktivität und zu vereinfachen, das Metall in Serie geschalteten Schalter eingeführt, wobei der erste Impulszähler, die erste Speichereinrichtung und die Korrekturschaltung DAC, einen zweiten Impulszähler und die zweite Speichervorrichtung. Der Ausgang Digital-Analog-Wandler an den Feinmessuhr gekoppelt.
Änderung auftritt abstimmbaren Oszillatorfrequenz, als Folge der Mehrfachtransformation und Korrektur Speicherung führt zu einem entsprechenden digitalen Daten von der digitalen Ursprung-Analog-Wandler, wenn ein leitender Gegenstand Detektorzone wirkt und weiter - zu einem Abweichungsanzeigepfeil.
Der Nachteil dieser bekannten technischen Lösung ist die Komplexität der Transformationen, die Notwendigkeit für eine regelmäßige Anpassung Tastatur und Messuhr und Trägheit.
Aufgabe der Erfindung ist es, die Datenverarbeitungsschaltungen zu vereinfachen, effektiven Anzeigeträgheits Bereitstellung nicht außerhalb des Umfangs beschränkt, einfache , die Empfindlichkeit in einem weiten Bereich eingestellt wird , die Fähigkeit , unter Wasser in der Dunkelheit zu arbeiten.
Diese Aufgabe wird dadurch erreicht, dass ein Metalldetektor einen Träger und eine abstimmbare Oszillatoren, einen Mischer und einer Anzeigeeinrichtung, wobei letztere in Form einer Kette von n Leuchtdioden in einem Ring oder einer Linie, wodurch die Wirkung von "running lights", und ferner einen Gegen Decoder angeordnet gemacht wird mit n Ausgänge, die LEDs angeschlossen sind, ein Verzögerungselement, Division durch n, der Auslöser und das Element des Lichts des Verbots, der Ausgang des durchstimmbaren Oszillators ist ferner mit Eingangs C-Dekoder-Zähler und einen Teiler auf n entgegenzuwirken, wird der Ausgang des Mischers mit dem Eingang der Verzögerungs und dem Eingang des Installationselements verbunden S-Flip-Flop, die Ausgangsverzögerungsglied mit dem Rücksetzeingang R Teiler durch n, dessen Ausgang ist mit dem Rücksetzeingang R-Flip-Flop, eine direkte Ausgang Q davon an den Rücksetzeingang R-Decodierer-Zähler verbunden ist und mit der Lichteingangselement Sperre, deren Ausgang mit der gemeinsamen Leitung der LEDs und invertierte Ausgang ein Trigger mit dem Eingang Verbot verbunden Konto EC-Decoder-Zähler.
Im allgemeinen ist aufgrund der Kombination von Besonderheiten wird durch Bereitstellen eines Metalldetektors erreicht Informationsverarbeitungsschaltung zu vereinfachen, wirksame trägheits Anzeige zu gewährleisten, nicht einen begrenzten Bereich der Skala und bequeme Einstellung der Empfindlichkeit über einen weiten Bereich, Benutzerfreundlichkeit in der Dunkelheit unter dem Wasser. Die Größe der Bewegung "Lauflicht" (Winkel, Anzahl der Windungen, etc.) ist auf die Änderung der Frequenz des Oszillators proportional und bietet optisch den Abstand zum Gegenstand der Recherche beurteilen, sondern auch die Größe und Richtung der Bewegung der entgegengesetzten Ansicht des Frequenzgangs für Nichteisen (Wirbelstrom ) und schwarz (magnetisch) Metalle können zwischen Eisen- und Nichteisenmetallen zu unterscheiden.
Die Kombination von akustischen Signalen des vorgeschlagenen Licht ermöglicht es Ihnen, leitende und ferromagnetische Gegenstände schneller und einfacher zu suchen.
Genauer die vorgeschlagene technische Lösung ist in dem Flussdiagramm von Fig. 1 und das Schaltbild der Fig. 2.

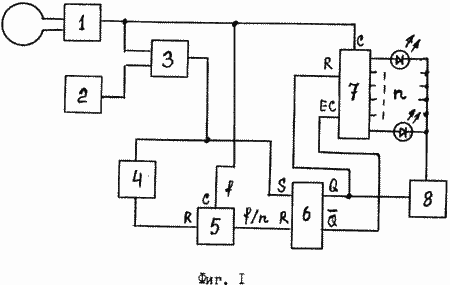

Ein Blockdiagramm des Detektors in Fig. 1 besteht aus den folgenden Elementen: 1 - einen abstimmbaren Oszillator mit einer Suchspule 2 - Referenzfrequenzgenerator, 3 - Mischer, 4 - das Verzögerungselement 5 - dividiert durch n, 6 - Auslöser 7 - Gegen Decoder n Ausgängen, 8 - Lichtelement Verbot (LED aus).
Der Detektor arbeitet wie folgt (siehe. Das Blockschaltbild in Fig. 1).
In Abwesenheit eines Metallgegenstandes in dem Suchmagnetfeldspule Frequenz abstimmbaren Oszillator der letzte ist konstant, und das Ausgangssignal des Mischers 3 ist ein Konstantfrequenzdifferenzwert (oder ihren Harmonischen). In der Pause zwischen den Impulsen der Differenzfrequenz-Trigger 6 unter der Wirkung der häufigeren ausgegebenen Impulse von dem Teiler 5 im Reset-Zustand R ist, wird der Zähler-Decoder 7 - in der Lage Licht EG Konto Verbot Sperrelement 8 ist offen, das eine der LEDs enthalten. Wenn Sie den Ausgang des Mischers 3, den nächsten Impuls der Differenzfrequenz 6 Trigger empfangen in einen Zustand der Installation der S geworfen wird, während der Schaltung R zurückgesetzt, -decoder Zähler 7 ist seine wieder auf "0" gesetzt, an der Kette EG - einschließlich Genehmigung Rechnung, und das Element 8 schaltet die LEDs . Zugleich Verzögerungselement 4 mit einer konstanten Zeitverzögerung größer ist als die Wiederholungsperiode des Ausgangsimpulsteilers 5 beginnt, besteht darin, dass größer als die maximale Zeitverschiebung dioden Decoders Messer 7, wonach das Element 4 gibt ein Rücksetzimpuls Halten auf "0" Teiler 5, wodurch der Zeitpunkt der Durchführung der Ursprung der Beginn jeder Periode der Differenzfrequenz. Während die Differenzfrequenz konstant ist, fällt jeder seiner Impulse im Laufe der Zeit mit einem und demselben Impuls in der Folge von n Impulszählung Gegendecodierer, der aus der Zeit des Zurücksetzens erzeugt auf "0" vor der Ankunft des Konto ban Impulses ist die gleiche Anzahl von Schaltern O, die jedes Mal für die Aufnahme der gleichen LED führt, das heißt, zur gleichen Zeit "Licht" in der Kette steht. Bei der Annäherung an die Spule Oszillators 1 auf einen Metallgegenstand, dessen Frequenz und somit die Wiederholungsperiode des Änderungsdifferenz Frequenzimpulse, die das Moment in der Zeit zu einer Verschiebung führt sie das Intervall von n Zählimpulsen einzugeben, was zu einer Anzahl von Gegen 7 Umschalten von Rücksetzänderung zu stoppen, und dementsprechend wiederum benachbarte LEDs enthalten, die Wirkung von "running lights" zu schaffen.

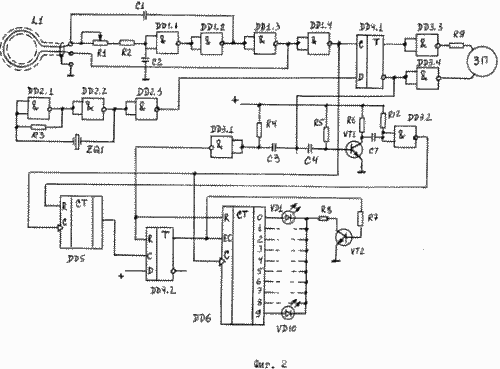

Schematische Darstellung des Detektors ist in Fig. 2. Es abstimmbaren Oszillator wird auf einem Chip implementiert DD1, Kondensatoren C1 und C2 und die Widerstände R1 und R2. Die Suchspule L1 dient als Kreisinduktivität. Es wird auf den Generator Chip DD2, einen Quarzresonator ZQ1 und den Widerstand R3 gebildet. Der Mischer wird auf dem D-trigger DD4.1 gemacht, Element Verzögerung - der Transistor VT1 und Elemente DD3.2, R5, R6, R12, C4 und C7; Teiler auf dem n - auf einem Chip DD5, Trigger-Management - On-Chip-DD4.2, DD6 - Gegen Decoder. In dem Transistor VT2 und Widerstände R7 und R8 sind Lichtelement Verbot Elemente DD3.1, C3, R4 gemacht - Generator kurz Reset-Impuls für DD4 Chip und DD6. Es gibt Gegen Decoder DD6 verbunden Kette von LEDs VD1 ... VD10. mit den Ausgängen des Mischers durch die Pufferelemente DD3.3 und DD3.4 Zusätzlich wird die Schallanzeige in Form eines piezoelektrischen Wandlers gespeichert.
Die vorgeschlagene Lösung löst die Herausforderung der Erfindung.
Derzeit wird eine technische Lösung, die durch eine Reihe von erklärt Scheidungsmerkmale gekennzeichnet ist, ist sie nicht in Russland und im Ausland bekannt und die Anforderungen der "Neuheit" Kriterium erfüllen.
Die vorgeschlagene Lösung ist die ursprüngliche, stark vereinfacht und die bekannten technischen Lösungen zu verbessern, das Design zu optimieren, ist nicht ohne weiteres ersichtlich, aus dem Stand der Technik und erfüllt die Anforderungen des Kriteriums der "Erfindungshöhe".
Derzeit ist es hergestellt und getestet mehrere Modelle und die Markteinführung von Produkten in der Produktion vorbereitet.
Das Gerät - ein Metalldetektor - kann durch industrielle Verfahren mit bekannten technischen Mitteln, Technologien realisiert werden, Materialien und Komponenten , die Kriterien und Anforderungen der "industrielle Anwendbarkeit" erfüllen.
FORDERUNGEN
Metall enthält , Referenz- und abstimmbare Oszillatoren, einen Mixer und eine Anzeigevorrichtung, wobei die Anzeigevorrichtung ist eine Kette von n Leuchtdioden in einem Ring oder einer Linie angeordnet sind , wodurch die Wirkung von "running lights", und weist ferner einen Gegen Decoder mit n Ausgängen an welche LED-Leuchten angebracht, das Verzögerungselement divider n, ein Element der Licht ban auszulösen, ist der Ausgang des durchstimmbaren Oszillators ferner mit dem Zähleingänge eines Zählers-Decoder und einen Teiler durch n, wird der Ausgang des Mischers ist mit einem Eingang eines Verzögerungselements und dem Eingang des Setup-S-Flip-Flop verbunden ist die Ausgangsverzögerungselement gekoppelt ist, an den Rücksetzeingang R Teiler durch n, wird der Ausgang mit dem Rücksetzeingang R-Flip-Flop verbunden ist, einen direkten Ausgang Q mit dem Rücksetzeingang R des Zählers-Decoders und dem Eingangslichtelement verbunden ist Barring dessen Ausgang mit der gemeinsamen Leitung der LEDs verbunden ist, und inverse Ausgangs ein Trigger-Eingang an das EU-Verbot der Gegen Decoder Konten verbunden.
