Erfindung
Russische Föderation Patent RU2190046
INSTALLATION FÜR Galvanotechnik
Name des Antragstellers: Novgorod State University. Jaroslaw der Weise
Name des Erfinders:. BA - Resten; Tikhonov AA. Grigoriev RV. Dodrikov AE
Der Name des Patentinhabers: Novgorod State University. Jaroslaw der Weise
Korrespondenzanschrift: 173003, g.Novgorod Str. B. St. Petersburg, 41, Novgorod State University, Prorektor für HP V.E.Gantmaheru
Startdatum des Patents: 2000.05.06
Die Erfindung betrifft elektrochemische Industrie und können für die elektrolytische Bildung von Schmuck verwendet werden. Die erfindungsgemäße Vorrichtung zur elektrolytischen Formungs Bad umfasst rotierenden Kathode, Drehantrieb, einen Kollektor und eine Anode, wobei das Badegehäuse eine zylindrische Form aufweist und auf dem Innenumfang des Ringzahnrades und der Kathode wird als mobile Einheit mit Zahnrädern Stangen ausgelegt vorgesehen. Die Vorrichtung arbeitet wie folgt. Entfernen Sie die Abdeckung zusammen mit der Kathode. Auf der Kathodenstäbe werden durch die Löcher förmigen Produkte montiert ist. Hang Anoden. Die Abdeckung ist an seinem Platz, wird der Elektrolyt durch das Loch auf die Höhe der Abgabelöcher zugeführt. Und schaltet den Antriebsstrom der Kathode zugeführt wird, wird durch den Kollektor - zur Anode. Dies bildet die Kathodenstäbe Elemente drehen und unter kräftigem Rühren des Elektrolyten zu bewegen. Die Erfindung stellt einen Formprozess Beschleunigung und bilden eine gleichmäßige Beschichtung.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft elektrochemische Industrie und können für die elektrolytische Bildung von Schmuck verwendet werden.
Bekannten Vorrichtung zur elektrolytischen Bildung mit einer rotierenden Kathode, die ein Bad in der es für die Drehung der Kathode eine sich drehende Anode und Kathode, einen Antrieb mit platziert enthält, Rohrleitungen und die Pumpe zum Pumpen des Elektrolyts (Prototyp) - (Vyacheslavov PM, Volyanyuk GA Galvanoformung. Maschinenbau, Abteilung von Leningrad, 1997, S. 154).
Die Installation ermöglicht es Ihnen, eine gleichmäßige Beschichtung auf der Produktform anzuwenden, an der Kathode befestigt.
Der Hauptnachteil dieser Einrichtung ist die begrenzten technischen Möglichkeiten mit der Unmöglichkeit, gleichzeitig eine große Anzahl von kleinen Gegenständen wie Schmuck bilden.
Gegenstand der Erfindung - die Erweiterung der technologischen Installationsoptionen.
Diese Aufgabe wird dadurch gelöst, dass eine Anlage zur elektrolytischen Form ein Bad , umfassend eine rotierende Kathode, Drehantrieb, einen Kollektor und eine Anode, die Körper - Bad in einer zylindrischen Form ausgebildet, auf der Innenumfangsverzahnung versehen ist , und die Kathode wird als ein Block von leitenden Stäben gebildet um ihre eigene Achse und um den Umfang, um gleichzeitig drehen. Kathodenstäbe haben Fixierung mit einer dielektrischen Beschichtung bedeckt Löcher und Teile.
Diese Lösung ermöglicht es Ihnen, direkt auf eine große Anzahl von Produkten zu formen, mit Stangen um ihre Achse zu drehen und gleichzeitig entlang des Umfangs des Bades in der Nähe der festen Anoden bewegt.
Eine solche komplexe Bewegung Formteile des Formverfahrens und der Gleichförmigkeit der Beschichtungsformen zu beschleunigen.
 |
 |

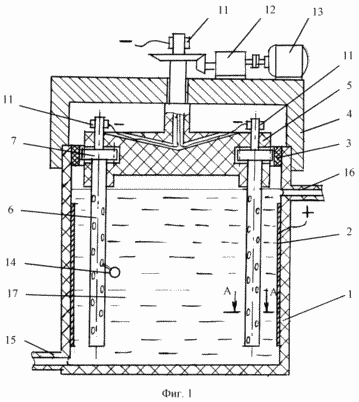

1 zeigt eine Anlage zur elektrolytischen Bildung, und Figur 2 - eine Querschnittsansicht der Kathodenstab.
Die Anlage besteht aus einem zylindrischen Bad 1 mit 2 entlang des Umfangs der Anoden in sie gesetzt und dem Hohlrad 3. Bad mit einem Deckel verschlossen 4, 6 Kathode 5 und eine Stange frei montiert, auf dem das Tragen Festrad 7. Kathodenstäbe aus Metall Basis bestehen 8, die dielektrische Hülle 9 und 10 sind für Befestigungs Form 14 12 ist mit Antrieben 13 und der Kathode vorgesehen Set mit Löchern versehen - den Kollektorgehäuse 11. das Bad 15 Einlass- und Auslassrohre zum Pumpen des Elektrolyts 16, 17 aufweist.
INSTALLATION funktioniert wie folgt
Entfernen der Abdeckung 4 zusammen mit der Kathode 5. In der Stäbe 6 der Kathode 5 durch die Öffnungen 10 bilden 14 Artikel befestigt sind. 2. Abdeckung die Anoden angebracht sind, an seinem Platz installiert ist, wird durch die Öffnung 15 auf das Niveau des Elektrolyten Löcher 16 enthalten Aktuatoren 12 Austragen zugeführt wird, 13 ein elektrischer Strom an die Kathode 5 durch den Verteiler 11 zugeführt wird, und - auf der Anode 2. In diesem Fall sind die Kathodenstäbe gedreht Formen Produkt und bewegen sich um den Umfang des Anoden-Bad. Molding erfolgt unter kräftigem Rühren des Elektrolyten, der auf seiner Form eine schnelle und gleichmäßige Beschichtung Abscheidungsverteilung erleichtert.
FORDERUNGEN
1. Installation zur galvanischen Abscheidung, ein Bad, umfassend rotierende Kathode Drehantrieb, einen Kollektor und der Anode, dadurch gekennzeichnet, bildet, daß das Bad Körper in einer zylindrischen Form ausgebildet ist, an dem oberen Innenumfang des Zahnkranzes vorgesehen ist, und die Kathode wird als eine Einheit mit der Möglichkeit der leitenden Stangen gebildet gleichzeitige Drehung um ihre Achse und um den Umfang.
2. Anlage nach Anspruch. 1, dadurch gekennzeichnet, daß die Kathodenstäbe fest mit Zahnrädern verbunden sind.
3. Installation nach den Ansprüchen. 1 und 2, dadurch gekennzeichnet, daß die Kathodenstäbe mit Durchgangslöchern für Befestigungskomponenten hergestellt sind abgedeckt und dielektrische Hülle.
