| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Technologie Markt / Aktuelle Modelle der Erfindung und / zurück / |
|
Erfindung
Russische Föderation Patent RU2220218
Legierungen auf der Basis von Palladium
Name des Antragstellers: Zakstelskaya Olga Arkadevna; Koltygin Vadim Michailowitsch; Kuptsov Alla; Orlov Alexander; Rudnitskaya Veronica Semenovna
Name des Erfinders: Zakstelskaya Olga Arkadevna; Koltygin Vadim Michailowitsch; Kuptsov Alla; Orlov Alexander; Rudnitskaya Veronica Semenovna
Der Name des Patentinhabers: Zakstelskaya Olga Arkadevna; Koltygin Vadim Michailowitsch; Kuptsov Alla; Orlov Alexander; Rudnitskaya Veronica Semenovna
Korrespondenzanschrift: 105120, Moskau, Mentoring Spur, 17 Uhr. Orlov
Startdatum des Patents: 2002.12.04
Die Erfindung betrifft ein Palladium-Basis-Legierungen geeignet für Schmuck und Dentalprodukte. Vorgeschlagen, eine Palladium-Legierung, umfassend Kobalt, Kupfer, Indium, Gallium, Iridium, wobei es zusätzlich enthält Cadmium und / oder Bismut in dem folgenden Verhältnis, wt. Palladium% 60-94, Cobalt 2-15, 2-15 Kupfer, 1-3 Gallium, Indium 0,5-5, 0,01-1 Iridium, Cadmium und / oder Wismut 0,1-10. Die Legierung hat einen niedrigeren Schmelzpunkt, die Verarbeitung seiner Form erleichtert, sondern auch eine hohe Formbarkeit zu erreichen, indem die anfängliche Härte Gußlegierung Absenken und seine Härtung während der Verformung zu reduzieren.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft ein Palladium-Basis - Legierungen geeignet für Schmuck und Dentalprodukte.
Das Metall Palladium besitzt eine hohe Korrosionsbeständigkeit und Bearbeitbarkeit in einem kalten Zustand.
Reines Palladium Nachteil seiner Verwendung begrenzt , ist die geringe Härte, hohe Schmelz gazonasyschaemost und damit geringe Festigkeitseigenschaften der Artikel.
In dieser Hinsicht wurde ein Palladium-Basis-Legierungen entwickelt worden, die hohe Festigkeitseigenschaften aufweisen.
Somit ist die bekannte Legierung Palladium enthält 30-60 Gew.% Kobalt, 30-60 Gew. % Kupfer und 8-25 Gew.%. Die Legierung weist eine hohe Festigkeit und elektrische Leitfähigkeit (siehe. GB 2.410.680, 15.08.1979, C 22 C 5/04).
Nachteilig ist die hohe Härte der Legierung, ihre Versprödung während der Verformung. Die Legierung ist nicht geeignet für das Spritzgießen, die die wichtigste Methode ist immer aus ihm Schmuck und Dentalprodukte.
In der Nähe von dem vorgeschlagen ist eine Legierung , die 50-85 Gew.% Palladium, 5-40 Gew.% Kobalt und / oder Kupfer, 1-15 Gew.% Gallium, nicht mehr als 5 Gew. Modifier% (Nickel, Gold, Indium, Zinn oder Ruthenium oder ein Gemisch davon), nicht mehr als 1 Gew.% Bor, nicht mehr als 0,5 Gew.% Rhenium und / oder Iridium. Diese Legierung wird für dentale Zwecke vorgesehen und hat die folgenden Eigenschaften: Wärmeausdehnungs 0,66-0,72% bei 500 o C, die Schmelztemperatur von 1400 o C, eine Vickers - Härte von mehr als 150, bei Zugbeanspruchung von mehr als 6% (siehe US 4.387.072 ,. 06.07.1983, C 22 C 5/04).
Der Nachteil dieser Legierung zu hohen Schmelztemperatur, was es schwierig macht Guss- und Oxidation und hohe Schmelz zu recyceln.
Um diese Nachteile zu beseitigen, wird eine Legierung bereitgestellt , die eine reduzierte Schmelzpunkt aufweist, der Verarbeitung der Form erleichtert, sondern auch eine hohe Formbarkeit zu erreichen , indem die anfängliche Härte Gußlegierung Absenken und verringern seine Härtung während der Verformung.
Zur Erzielung dieses Ergebnisses vorgeschlagen , Palladium - Basis - Legierung , die Kobalt, Kupfer, Indium, Gallium, Iridium, ferner umfassend Kadmium und / oder Wismut in dem folgenden Verhältnis, wt%.:
- Palladium 60-94
- Cobalt 2-15
- Kupfer 15.02
- Gallium- 1-3
- Indien 0,5-5
- Iridium 0,01-1
- Cadmium und / oder Wismut 0,1-10
Einführung in die Legierung aus 0,1 bis 10 Gew.% Wismut reduziert die Schmelztemperatur für das Gießen durch Erhöhen der Temperatur der Legierung Verteilbarkeit senken.
Der Zusatz von Cadmium in den angegebenen Bereichswerten reduziert die Oxidation der Legierung, um die Oberfläche der ursprünglichen gegossenen Knüppel und verringert die Festigkeit der Legierung während der Verformung zu verbessern. All dies wiederum verringert die Menge an Abfall bei der Herstellung von Produkten.
Iridium in dem angegebenen Bereich ist ein Konzentrator seinen Inhalt Kristallisation, Legierungskörner Schleifen, was zu einer verbesserten Produktqualität.
Erhöhen des Gehalts an Palladium übersteigt 94 Gew.% Führt zu einer Erhöhung der Gassättigung der Schmelze und zu einer Verschlechterung der Qualität der hergestellten Produkte. Erhöhen Kobalt, Kupfer, Gallium und Indium Bereichen oberhalb Komponentengehalt führt zu einer deutlichen Steigerung der Härte als Guss- und verformten Legierung angegeben und dementsprechend die Verarbeitbarkeit zu verbessern.
Eine Reduzierung des Inhalts dieser Komponenten führt zu einer schlechten der Schmelze verbreiten und die Produktausbeute in der Guss reduzieren.
LEICHTMETALL wie folgt hergestellt:
Legierungskomponenten verschmolzen in einem Elektrolichtbogenofen mit einer nicht abschmelzender Wolframanode in einem Vakuum mit einem Restdruck von 10 -2 Torr. Zur Homogenisierung der Zusammensetzung Penetrationsgeführt mindestens fünfmal, die Lage der Kokille zu verändern.
Die sich ergebende Legierung wurden getestet.
Zur Untersuchung der Verformbarkeit von Ingots auf einer Zweiwalzenmühle gewalzt ohne Zwischenglühen Stahl.
Der Grad der Verformung (
) Wurde durch die Formel berechnet = (In etwa -zu) / bis etwa%,etwa wo in der Dicke vor dem Walzen und nach dem Walzen sind.
Dehnung und Zugfestigkeit wurden an Proben bestimmt, verformt zu einem Umformgrad von 75% auf den Grad der Verformungsgrenze entspricht.

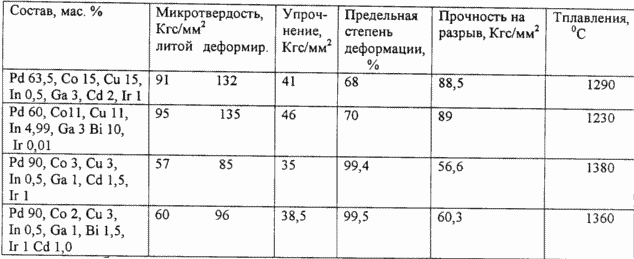

Die Testergebnisse sind in der Tabelle gezeigt.
Diese Eigenschaften ermöglichen die vorgeschlagene Legierung aus seiner Schmuck und Dentalprodukte, beispielsweise Formen und plastische Verformung.
FORDERUNGEN
Palladium-Basis-Legierung, die Kobalt, Kupfer, Indium, Gallium, Iridium, dadurch gekennzeichnet, daß sie zusätzlich enthält Cadmium und / oder Bismut in dem folgenden Verhältnis, wt%.:
- Palladium 60-94
- Cobalt 2-15
- Kupfer 15.02
- Gallium- 1-3
- Indien 0,5-5
- Iridium 0,01-1
- Cadmium und / oder Wismut 0,1-10
Druckversion
Erscheinungsdatum 02.01.2007gg
Kommentare
im Auge kommentierte halten , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit und die Anonymität des Internets, ändert ihre Meinung nicht teilen, nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
