| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Technologie Markt / Aktuelle Modelle der Erfindung und / zurück / |
|
Erfindung
Russische Föderation Patent RU2244762
Legierungen auf der Basis von Palladium WHITE
Des Namens des Antragstellers: Open Joint Stock Company "Ekaterinburg Anlage für Nichteisen - Metalle" (JSC "EZ OCM") (RU)
Name des Erfinders: Ermakov AV (RU); Highlander TS (RU); Syutkina VI (RU)
Der Name des Patentinhabers: Open Joint Stock Company "Ekaterinburg Anlage für Nichteisen - Metalle" (JSC "EZ OCM") (RU)
Adresse für die Korrespondenz :. 620014, Jekaterinburg, Lenina, 8, von "EZ OCM", Executive Director A.I.Fedotovu
Startdatum des Patents: 2003.11.10
Die Erfindung betrifft Metallurgie von Edelmetallen, insbesondere Legierungen auf Basis von Palladium weiße Farbe für die Herstellung von Schmuck gedacht. Vorgeschlagen, eine Palladium-Legierung auf der Basis von weißer Farbe, die Nickel, wobei es zusätzlich enthält Kupfer, Zink und Indium im folgenden Verhältnis, wt%. 85,0-90,0 Palladium, Nickel 5,5-12,0, Kupfer 1 , 5-2,0, Zink 2,0-2,5, 1,0-1,5 Indium. Das technische Ergebnis - Schaffung einer Legierung auf Palladium-Weiß Farbe in der Nähe der Basis von Platin, optimalen physikalischen und mechanischen Eigenschaften und ermöglicht durch Gießen mit hoher Präzision Stanzen Schmuck zu machen, tsepevyazaniya.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Metallurgie der Edelmetalle, insbesondere Palladium-Basis - Legierungen für die Herstellung von Schmuck.
Kürzlich, Palladium-Basis-Legierungen werden in der Schmuckindustrie weit verbreitet. Laut Meinung der Verbraucher, ästhetischen und technischen Eigenschaften und der Beständigkeit Palladium fast so gut wie Platin zu beflecken und hat sogar eine Reihe von Vorteilen. Je nach Legierung in ihrer Beziehung mit anderen Komponenten des Farbtons kann Schmuck in einem weiten Bereich erhalten werden. Darüber hinaus wird ein Palladium-Basis-Legierungen haben eine bessere Verarbeitbarkeit, beispielsweise Druck, haben ein geringeres spezifisches Gewicht als mit Platin verglichen und haben einen deutlich geringeren Kosten.
Bekannte Palladium - Legierungen für Schmuck (AZ Japan №62-279335, 62-279334, C 22 C 5/04, Appl. 11/06/87, bei OP. RJ IMS №1, vyp.48 1994 S.19). Die Legierungen enthalten 50-95% Palladium und 5-50% Wolfram oder Molybdän. Für Farbe und Festigkeit der Legierung Einstellen Vanadium, Antimon, Bor und Platin, die verabreicht werden in einer Menge bis zu 10% enthalten.
Nachteilig an den bekannten Legierungen ist , daß sie nur für Schmuck verwendet werden, wie der Inhalt einer großen Anzahl von Basiskomponenten gewährleistet nicht die Korrosionsbeständigkeit der Legierungen. Diese Legierung haben eine hohe Härte und geringe Dehnbarkeit.
Bekannte Palladium - Legierung für Schmuck (AZ Japan №62-192580, C 22 C 5/04, zayavl.03.08.87 Stadt, op. RJ IMS №1, vyp.48, 1994, S.19 ). Die Legierung enthält 50-95% Palladium und 5-50% Chrom. Der Legierung Korrosionseigenschaften und Farbanpassung in der Matrixlegierung machen verabreicht wird bis zu 10% Silber, Wolfram, Molybdän und bis zu 5% Antimon.
Legierung davon ausgegangen , für die Herstellung von Schmuck, aber die Anwesenheit von zusätzlichen Komponenten in der Legierung Reihe der oben genannten weißen Palladium - Legierung nicht erhalten werden kann. Silber senkt die Korrosionsbeständigkeit der Legierung aufgrund der Anwesenheit von Schwefelverbindungen in der Atmosphäre.
Bekannte Palladium-Legierung für die Juwelierindustrie bestimmt (AS USSR №811860, C 22 C 5/04, Appl. 06/04/79, an op. 1982. Bull. №4).
Palladium basierende Legierung umfaßt Indium und ein Metall aus der Gruppe, bestehend aus Scandium, Magnesium und Aluminium. Der Gehalt an Indium in der Legierung ist 22-28%.
Indium-Palladium-Legierung Gehalt von mehr als 1,5% verursacht die Bildung von intermetallischen Palladium-Indium, die sind hart und spröde Verbindungen, ist es sehr schwierig Bearbeitungs Schmuck machen.
Der Nachteil dieser Legierung geringe Korrosionsbeständigkeit und niedrige Zugfestigkeit, hohe Härte und Sprödigkeit der Verbindungen.
Darüber hinaus enthalten die Komponenten in der Zusammensetzung und die Zahl liefert nur minderwertigen Schmuck.
Bekannte Zusammensetzung eines Palladium (RF Patent №2132885, C 22 C 05/04, publ Bull №19, 1999, S.445 ..) , die Palladium, Nickel und Bor in dem folgenden Verhältnis, wt%.:
- Palladium - 83,4-88,6
- Nickel - 10,0-15,0
- Bor - 1,4-1,6
Der Nachteil dieser Legierung besteht darin , daß sie hohe Gehalte an Bor enthält. Die Anwesenheit von Bor erhöht die Festigkeitseigenschaften und Sprödigkeit der Legierung, welche die Verarbeitung erschwert und erheblich Gießbarkeit der Legierung verringert.
Ein weiterer Nachteil der Palladium-Legierung ist die Unmöglichkeit, eine breite Palette von Farbflecken zu erhalten, besonders gute Legieren (kalt) eines weißen Farbe in der Nähe Platin.
Der nächste in der Zusammensetzung der beanspruchten Legierung Schmuck Palladium - Basis weiße Farbe, enthaltend, nach Gewicht, in%:
- Palladium - 85,0
- Silber - 13,0
- Nickel - 2.0
(Interstate Standard GOST 30649-99 "Legierungen auf der Basis von Edelmetallen. Schmuck. Marke". Die Interstate Rat für Normung, Metrologie und Zertifizierung, Minsk, Seite 4, publ. 28.05.99 Stadt)
Jedoch hat die bekannte Legierung mit einem hohen Schmelzpunkt und eine geringe Duktilität, was die Komplexität der Verarbeitung erhöht.
Ferner wird durch eine nicht optimale Verhältnis der Komponenten Palladium-Nickel-Legierung besitzt einen niedrigen Reflexionsvermögen, d.h. schlechten Glanz und unter bestimmten Umweltbedingungen, Schmuck aus der Legierung, zu beflecken neigen.
Die Aufgabe , durch die vorgeschlagene technische Lösung zu lösen ist die Schaffung der Zusammensetzung Legierung auf Palladium - Weiß Farbe in der Nähe der Basis von Platin, optimalen physikalischen und mechanischen Eigenschaften und ermöglicht es Schmuck zu machen , indem sie mit hoher Präzision Stanzen Gießen, tsepevyazaniya usw.
Das technische Ergebnis der Erfindung der Verwendung eines industriellen Verfahrens loudstandarding Schmuck weiß, glänzend, in der Nähe Platin zu schaffen, und korrosionsbeständig im Laufe der Zeit, mit einer verbesserten Gießeigenschaften, durch den Schmelzpunkt der Legierung und Ertragssteigerung zu senken.
Die gestellte Aufgabe wird dadurch gelöst, daß der Palladium - Legierung , umfassend Nickel, das weiterhin zugesetztes Kupfer, Zink und Indium im folgenden Verhältnis, wt%.:
- Palladium - 85,0-90,0
- Nickel - 5,5-12,0
- Kupfer - 1,5-2,0
- Zink - 2,0-2,5
- Indium - 1,0-1,5
Der Palladiumgehalt der Legierung aufgrund der Anforderungen von GOST, dh nach Erhalt der neuesten Schmuck-Legierung muss es mit der Standardprobe entsprechen.
Die Anwesenheit von Nickel in der Legierung der beanspruchten Bereich in Kombination mit Palladium und Zink senkt die Schmelzpunkt-Legierung weiße Farbe und Glanz liefert. Weiterhin Nickel- und Zinkgehalt in der Legierung gibt es Farbton nahe an Platinlegierungen.
Einführung der Legierung bis zu 1,5 Gew.% Indium-Legierung verbessert die Duktilität erniedrigt Temperatur schmilzt, und weitere Steigerung der Indiumgehalt abrupt Härte und Sprödigkeit der Legierung.
Der Gehalt an Indium in der Legierung in einer Menge von 1,0-1,5 Gew.% Ist optimal und nicht die Farbe der Legierung verändern. Indium reduzierten Gehalt an weniger als 1,0 Gew.% führt zu einer Verschlechterung der Gießbarkeit, Korrosionsbeständigkeit verbessert.
Eine Erhöhung der Nickelgehalt der Legierung mehr als 12 Gew.% Reduziert seine Qualität als Schmuck-Legierung.
Der Kupfergehalt in der beanspruchten Menge ist für die Substitution von Palladium-Legierung optimal und bietet eine hohe Zugfestigkeit.
Das Vorhandensein von Zink-Legierung senkt den Schmelzpunkt erhöht sich die Fließfähigkeit.
Eine Legierung auf Basis von Palladium für die Zusammensetzung vorgeschlagen im Vergleich zum Stand der Technik weist eine hohe mechanische und anwendungstechnische Eigenschaften, schnelle Kristallisation, gute Wurfeigenschaften. Durch die Reduzierung der Schmelzpunkt der Legierung Diffusionsprozesse verbessert, gibt es eine gleichmäßige Verteilung der Komponenten. Die Legierung ist für die Verwendung in der Herstellung von Produkten geeignet, mit allen Mitteln (OMD, Guß, sowohl manuelle als auch maschinelle tsepevyazanie).
Die beanspruchte Legierung wurden durch direkte Fusion von seiner konstituierenden Komponenten hergestellt, die als Palladium Reinheit von 99,9% Nickel Klasse H-00 verwendet werden, Kupfer Klasse M-00, Zink Marke Cn-00, Indium-Marke John 00.
Zwei Stapel wurden hergestellt mit einem Palladium-Gehalt von 85,0% und 90% (vgl. Tabelle). Die Ladung wurde auf die Installation eines Schleuderguss Madulan Firma geschmolzen Gallony (Italien).
Die resultierende Legierung wurde analysiert und bestimmt die chemische Zusammensetzung. Die mechanischen Eigenschaften für die Einstellung Instron 3112. Die Temperatur der Solidus und Liquidus getestet bestimmt an Proben durch Differentialthermoanalyse.
Für die Herstellung von Dünnschnitten wurde die Farbbeurteilung und Glanzlegierungen durchgeführt.

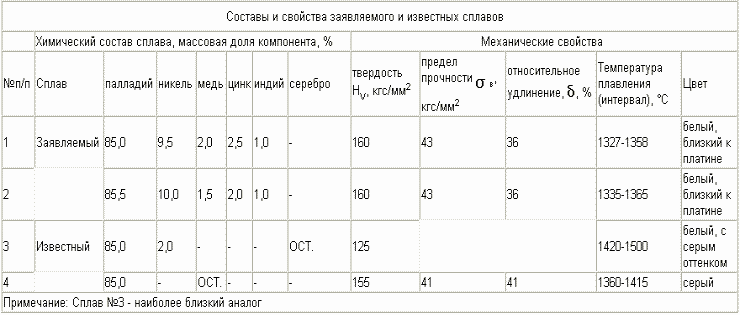

Die Zusammensetzungen der beanspruchten Legierungen, ihre mechanischen Eigenschaften und Farbe, und sind in der Tabelle dargestellt. Wie aus der Tabelle ersichtlich ist, im Vergleich zu der beanspruchten Legierung auf die optimale Kombination der Legierungskomponenten in dem angegebenen Mengenverhältnis bekannt physikalisch-mechanischen Eigenschaften verbessert und intensiver weißer Farbe und Glanz, Korrosionsbeständigkeit.
FORDERUNGEN
Palladium basierende Legierung weiß, die Nickel, dadurch gekennzeichnet, daß sie weiterhin Kupfer, Zink und Indium im folgenden Verhältnis, wt%.:
Druckversion
Erscheinungsdatum 02.01.2007gg
Kommentare
im Auge kommentierte halten , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit und die Anonymität des Internets, ändert ihre Meinung nicht teilen, nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
