Teil Heim Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam	Stealth - Master Elektronik Physik der Technik Erfindung	Raum Geheimnis Erde Mysteries Secrets of the Ocean List Kartenausschnitt
Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig

Erfindung
Russische Föderation Patent RU2151700
Verfahren zur Herstellung eines DEKOARTIKEL gefülltes aus Bernstein

Name des Antragstellers: Petrov Sergej Wiktorowitsch
Name des Erfinders: Petrov Sergej Wiktorowitsch
Der Name des Patentinhabers: Petrov Sergej Wiktorowitsch
Korrespondenzanschrift: 236000, Kaliningrad, sowjetische App.1, Technische Universität, Patentamt
Startdatum des Patents: 1998.12.08

Verfahren zur Herstellung von Dekorationsartikeln mit einem Füllstoff - Bernstein Produktqualität zu verbessern, ist, dass der Füllstoff als Bernstein verwendet, die in der Textur, Farbe und Größe vorsortierten Vorbereitung ist, ist es in mehrere Gruppen unterteilt, wobei jede Gruppe gelkoautom behandelt wird. Tabelle 3.

BESCHREIBUNG DER ERFINDUNG

Die vorliegende Erfindung bezieht sich auf die Herstellung von künstlerischen und dekorativen Produkten, wie zum Beispiel Platten, Buntglasscheiben und mit einem Füllstoff aus Bernstein und Bernstein Abfälle.

Bekannte "Kachel Herstellungsverfahren für dekorative und Bildtafeln" von den Autoren. Erfinderzertifikat. N 473 624, M. Cl. B 44 C 5/04, die folgende Elemente umfasst: eine mit Boden versehenen Form mit einer glänzenden ( zum Beispiel Plexiglas), eine transparente Harzschicht gegossen wird, die mit groben Fraktionen Vermiculit Größe von 10-15 mm bestreut wird, und dann eine Schicht aus Harz mit Vermiculit Fraktionen 10 mm gemischt gießen und mit kleinen trockenen Vermiculit bestreut eine raue Oberfläche der Fliese zu schaffen, die die Installation ist eine starke Bindung mit der Oberfläche des Gebäudes zur Verfügung stellt. Nach dem Aushärten werden die Fliesen aus der Form entfernt. Einer der Hauptnachteile der oben genannten Verfahren ist zum einen auf seine Unfähigkeit, eine Zusammensetzung zu schaffen, die die Grundlage von Naturharz - amber als Einschlüsse von verschiedenen Farben und Texturen und in verschiedenen Größen und Konfigurationen. Zweitens bieten die Verwendung von Vermiculit Produkte nicht über die erforderlichen optischen Eigenschaften.

Der nächste in der technischen Essenz ist die "Herstellung von Polymer-Mischung", Patent RF N 2100303, Cl. C 04 B 26/18, publ. 27/12/1997 ist das bekannte Verfahren wie folgt durchgeführt: vor dem Training Fraktionen von Füllstoff produzieren ,008-0,63 mm und als Füllstoff mit Hochofenschlacke und Sand, und fügte hinzu : Farbstoff. und bevor das fertige Polymerbindemittel Mischen - ungesättigtes Polyesterharz, für die es Härter und Beschleuniger verabreicht wird. Dann wird der Füllstoff mit einem polymeren Bindemittel gemischt, und als Ergebnis Polymerbetonmischung in dem folgenden Verhältnis hergestellt wurde, wt%.:

• ungesättigtes Polyesterharz - 18-20
• giperiz - 0,5-0,6
• Kobaltnaphthenat - 0,6-1,8
• Metalloxid - 2 bis 4
• Hochofenschlacke - 6-70
• Sand - 8-68
• Farbstoff - 0,1-0,4

Die Nachteile dieses Verfahrens sind seine mangelnde universal, dh ein Verfahren für anorganische Füllstoffe wie Sand und Hochofenschlacke, wobei letztere (Schlacke) wird vorher einer Zerkleinerung auf eine Partikelgrößenfraktion unterworfen von 0.008 - .. 0,63 mm.

Die Hauptaufgabe, die sich der Autor der vorliegenden Erfindung festgelegt ist , eine Zusammensetzung bereitzustellen, die als Füllstoff Bernstein niedrige Qualität der verschiedenen Fraktionen und Bernstein Abfallproduktion ohne Schleifen verwendet wird.

Auf dem Weg, die Aufgabe zu lösen ist ein Verbundmaterial mit dekorativen Eigenschaften, die zu den organischen texturierten Materialien mit guten optischen Eigenschaften zu schaffen.

Diese Ziele werden erreicht durch die Tatsache , dass bei der Herstellung eines dekorativen Verbundmaterial als Füllstoff in geringer Qualität amber amber und Abfallproduktion verwendet, die in der Phase der vorläufigen Vorbereitung sortieren nach Farbe und Größe, es in mehrere Gruppen aufteilen. Dann wurde jede Gruppe Füllstoff gelkoautom behandelt, kaloriruyut einige Gruppen bekannter Weise und je nach Wahl der Farblösungen und Verbundprodukten, das Verhältnis der Massenmenge von jeder der Gruppen der Füllstoff und polymerem Bindemittel zu bestimmen. Nach dieser Formmasse hergestellt wird, verbreitet sie in speziellen Formen und nach einer Zusammensetzung in dem folgenden Verhältnis Härten Gew%.:

• Füllstoff, Bernstein - 40-70
• gelkoaut - 3 - 4
• ungesättigten Esterharz - 55-25
• Härter - 1-0,5
• Accelerator - 1-0,5

Verwendung als Bernstein Füllstoff eine Zusammensetzung mit ausgezeichneten dekorativen Eigenschaften bietet - Klarheit, reichen natürlichen Textur, eine breite Palette von Farben und Tiefe. Darüber hinaus ist die erfindungsgemäße Zusammensetzung ermöglicht die Verwendung von minderwertigen Bernstein und Bernstein Abfallproduktion. Vorbehandlungs Füllstoff ermöglicht den Abfall in Gruppen von verschiedenen Farben und Fraktionen von 1 bis 32 mm zu verteilen und unterschiedliche Mischungen aufweisen.

Die richtige Wahl der optimalen Proportionen der verschiedenen Gruppen des Füllers und Bindemittel bietet eine breite Palette von dekorativen Produkten für verschiedene Zwecke: Fassadenplatten, Fliesen und Laminat, Mosaik, Buntglas, Beleuchtungsprodukte, Möbel, etc.

Das Verfahren ist wie folgt.

Abfall Bernstein Produktion ist Vorpräparation, die aus Bernstein Oxidfilme gereinigt, sortiert nach anerkannten Normen und bestimmte Gruppen kaloriruyut.

Als Ergebnis Füllstoff die folgenden Gruppen.

Bernstein jeder der mit gelkoautom behandelten Gruppen.

Dann mit einer speziellen Verbindung behandelt Form mit einer Schutzschicht gelkoautny versprüht Dicke von 0,5 bis 1 mm und lassen Sie es vollständig trocknen.

Dann wird die Formmasse hergestellt der Zusammensetzung (das Verhältnis der einzelnen Gruppen von polymerem Bindemittel und Füllstoff) ausgewählt wird, abhängig von der bestimmten Art von Produkt.

Nach der Auswahl und Farblösungen sind zusammengesetzte Produktkomponenten gründlich gemischt und die resultierende Masse wird in eine vorbereitete Form zu verbreiten. - 40 Minuten Shaping wird 20 manuell oder Vibrations Weise durchgeführt.

Nach dem Aushärten wird das Produkt aus der Form entfernt und für 3 in einem Ofen getrocknet - 4 Stunden bei einer Temperatur von 50 bis 70 ^{o C.}

Wenn nötig, wurde das resultierende Material, behandelt mit (entgraten, sintert) und Hochglanz poliert.

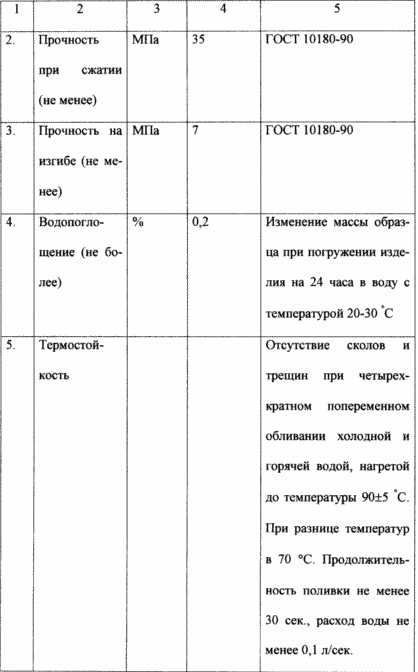

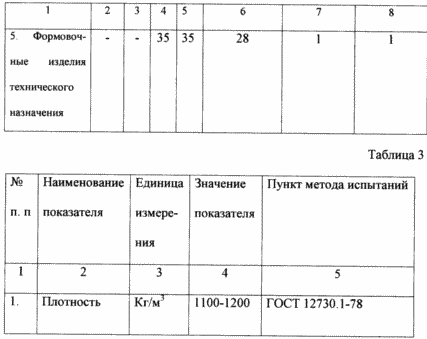

Das resultierende Material muss den Anforderungen in Tabelle 3 angegeben erfüllen.

Ein Beispiel für ein Verfahren zur Herstellung von Fliesen, die einerseits gladkorelefnoy (1 kg Gewicht).

Bitte wählen Sie die Farbgebung der Fliesen, wie strukturierte gelb. Dann wird die Herstellung von Formen, die in der Form der zukünftigen Größe der Kachel mit einem glatten Boden aus Fiberglas (die keine Haftung an das Harz) Schicht gelkoautnogo Beschichtungsdicke 0,5 gegossen wird - 1 mm und Durchhärtung getrocknet.

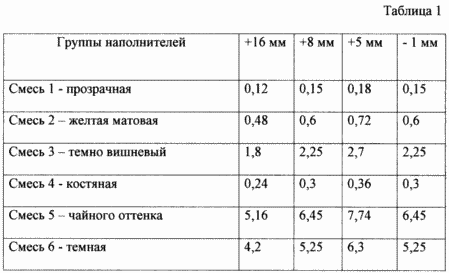

bereiten dann einen Füllstoff. Vom Abfall ungereinigte von Fraktionen und optischen Parametern sortieren, wählen CM-2-Gruppe (Tabelle 1), aus der Gruppe der SM-2 sind Füllstoff aus verschiedenen Fraktionen in den folgenden Anteilen ausgewählt: + 16 mm - 25%, + 8 mm - 15% 5 mm + - 10%, 1 mm + - 5%. Jede Fraktion wurde getrennt im Verhältnis gelkoautom behandelt: Füllstoff - gelkoaut - 20: 1.

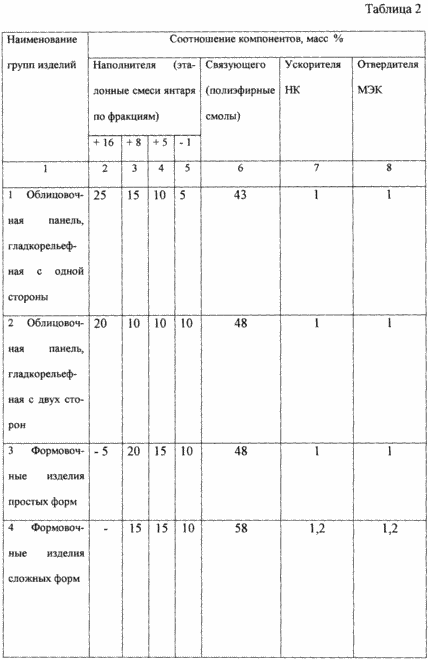

Dann wurde ein Bindemittel hergestellt (in Tabelle 2). Zur Herstellung von Fliesen einen Harztyp Mo Verwendung - 1% Härter - - 1% 101 ist es für 43% des Gesamtgewichts des Beschleunigers genommen. Das Verhältnis kann bei Verwendung anderer Harze variieren.

Bindemittelkomponenten werden gemischt. Die erhaltene Masse wird in zwei Teile geteilt.

Dann Formteil wird aus dem Produkt heraus getragen. Der erste Teil ist gefüllt gewogene Probe Bindemittel Füllstoff - amber Fraktionen + 18 + 8 mm und gründlich gemischt, und die erhaltene Masse wird auf die vorbereitete Form gegossen und gleichmäßig auf der Formoberfläche verteilt. Wie Sie die Bindemittelverteilung des zweiten Teils gießen, überschwemmen die Oberfläche und Poren gebildet. Da die Dichtung auf Bruchteile von der horizontalen Ebene aus Bernstein und + 5 ± 1 mm versetzt (eine raue Oberfläche der Fliese zu schaffen, die eine starke Befestigung Griffwandplatte zur Verfügung stellt). Bei Bedarf nach einem Farbsubstrat (hintere Platte Hintergrund) Bernsteinkrümel gemischte Farbstoffe, wie Talkum, Ruß, weiß, etc. - 40 Minuten Die resultierende Masse für 10 am zwingt Luft Standard-Einstellung zu vibrieren.

Nachdem die Fliesen aus der Form entfernt Härtung durch Einblasen von Luft oder Klopfen. Weitere Fliese behandelt, das heißt falls erforderlich, innovative Produkte machen Schneiden, entfernen Sie das überschüssige. 50 ^{o C} zum Zeitpunkt von 6 - - 8 Stunden danach wurde das Produkt in einem Ofen mit einer Temperatur von 40 gegeben. Nach dem Trocknen, falls erforderlich podpolirovyvayut glänzende Seite der Fliese.

FORDERUNGEN

Verfahren zur Herstellung von Dekorationsgegenständen mit einem Füllstoff - amber durch Vorbehandlung des Füllstoffes und zur Herstellung des Bindemittelpolymers von einem Beschleuniger in sie einführt und einen Härter, der resultierenden Masse unter Rühren, und ein Verbundmaterial gebildet wird, dadurch gekennzeichnet, daß der Füllstoff verwendet amber, die Vorpräparation sortiert Textur, Farbe und Größe, sie in mehrere Gruppen einzuteilen, jede Gruppe gelkoautom behandelt und in Abhängigkeit von der Wahl eines Produkts, Farbe und kompositorischen Entscheidungen bestimmen das Verhältnis der Massenzahl der einzelnen Füllstoff Gruppen und Bindemittel, und dann bereit Formmasse und eine Zusammensetzung in folgendem Verhältnis, wt%.:

• Filler - Bernstein - 40-70
• Gelkoaut - 3 - 4
• Das ungesättigte Esterharz - 55-25
• Härter - 1-0,5
• Beschleuniger - 1 - 0,5V

Druckversion
Erscheinungsdatum 02.01.2007gg

NEUE ARTIKEL UND VERÖFFENTLICHUNGEN
	Die Technologie der Herstellung von Kardangelenken für besvarochnogo, gewinde, besflyantsevogo Verbindungsrohrsegmente in Hochdruckleitungen (ein Video)
	Erdöl und Erdölprodukte Reinigungstechnologie
	Auf die Möglichkeit aufgrund der inneren Kräfte mechanisches System von beweglichen
	Glow Flüssigkeit in einem dünnen dielektrischen kanaloh
	Die Beziehung zwischen Quanten und der klassischen Mechanik
	Millimeterwellen in der Medizin. Ein neuer Look. IIM - Therapie
	Magnetmotor
	Die Wärmequelle auf der Basis von Einheiten nososnyh
