Erfindung
Russische Föderation Patent RU2131206
BRILLIANT "SAHAKAT"
Name des Antragstellers: Joint Stock Company "Tuymaada Diamond"
Name des Erfinders:. Naumov VV; Sivtsev VI. Slobodchikov PA. Eremeev SN. Nikolaev PI
Der Name des Patentinhabers: Joint Stock Company "Tuymaada Diamond"
Korrespondenzanschrift: 677000, Russland, Jakutsk, Ordzhonikidze 5, AK "Tuymaada Diamond" Informationsabteilung N.P.Solomonovoy
Startdatum des Patents: 1993.07.13
Verwendung: in der Schmuckindustrie, Diamanten Diamanten geschnitten. Die erfindungsgemässe Diamant besteht aus der Krone, Gürtel und Pavillon. Crown hat eine Plattform, die wichtigsten Facetten, Keile und Plattformen Quads Krone gepaart. Der Pavillon Hauptfacetten und enthält Doppel Quads. Der Neigungswinkel der Krone Facetten beträgt 16,5 ± 1 o und der Winkel des Paares von Vierecke Krone - 54,74 ± 1 o. Der Neigungswinkel des Pavillons Hauptfacetten bildet 42,5 ± 1 o, und der Neigungswinkel des gekoppelten Pavillon Vierecke 47,5 ± 1 o. Pad-Durchmesser ist 40,0 ± 2%, die Höhe der Krone - 18,4 ± 2%, Pavillon Tiefe - 48,1 ± 2%, und die Höhe des Gürtels nicht 2,0% des Gürtels Durchmesser nicht übersteigt.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf die Produkte der Schmuckindustrie, nämlich die Art von Diamanten in Diamanten.
Bekannte Stein Schmuck eines Pavillons aus, den Gürtel und die Krone mit einer Plattform. Der Winkel der Flächen der ersten Stufe zu der Gürtelebene ist 32-36 o und der Winkel der Seiten der zweiten Ebene auf die Rondistenebene ist 30-34 o, und die Differenz zwischen den Neigungswinkeln der Flächen der ersten und zweiten Reihen von 2-6 o ist , wobei das erste und das zweite Ebenen sind Flächen gebildet und paarweise Keile, Keile mit der ersten Stufe gekoppelt sind in einem Winkel von 40 bis 45 o, ein Paar Keile der zweiten Reihe aus - in einem Winkel von 15 bis 25 o (aS UdSSR N 1618378, CL a 44 C 17/00 ,. 1991).
Die am nächsten an der vorgeschlagenen technischen Lösung wird mit einem Diamant Tolkovo geschnitten. Brilliant Tolkowsky besteht aus einer Krone, Gürtel und Pavillon. Die Krone ist der Bereich, der Hauptfläche der Krone Plattform zwängt und Keile. Halle enthält den Hauptfacetten und Keile. Der Winkel der Hauptflächen der Krone ist 34,5 o, und der Neigungswinkel des Pavillons Hauptfacetten 40,75 o. Der Durchmesser der Fläche ist 53,0%, die Höhe der Krone - 16,2%, Pavillon Tiefe - 43,1%, und die Höhe des Gürtels nicht mehr als 2,0% des Durchmessers des Gürtels (N.I.Kornilov, Yu.P.Solodova Schmuck. kamni.- M: Nedra, 1983. - S.52-53)..
Jedoch hat die bekannte Form durch Tolkovo Schneiden folgende Nachteile: die Verwendung von rauhen Oktaeder in Form nicht 50,0% nicht überschreitet und schmale feste Winkel, in dem es eine signifikante mittlere Leistung des gestreuten Lichts an einer versehentlichen einfallenden Lichtstrahl ergeben, d.h. engen Winkelbereich von Bewunderung brillant.
Die Aufgabe , die die beanspruchte Erfindung zu lösende Aufgabe ist es, die Nutzung und den Ausbau der rauen Winkelbereich von Bewunderung brillant zu erhöhen.
 |
 |
 |
 | ||

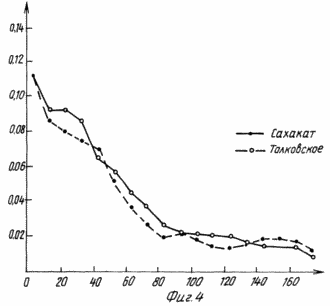

Fig. 1 zeigt eine vorgeschlagene Diamant "Sahakat" - Blick von oben; Fig. 2 - Seitenansicht; Abbildung 3 - Ansicht von unten; 4 werden in herkömmlichen Einheiten Grafiken Winkel durchschnittliche Energieverteilung von Licht gestreut pro Raumwinkel berechnet numerisch durch Monte-Carlo-Methode für die vorgeschlagene Diamant "Sahakat" und Tolkowsky Diamant gegeben.
Diamant besteht aus 1 Krone, Gürtel und Pavillon 2 3. Die Krone ein Polster 4, die Hauptflächen 5 in Form von Vierecken neben dem Standort Flächen 6 in der Form eines Dreiecks, gepaart Quads 7. Der Pavillon besteht aus den Hauptflächen 8 und 9. Das Paar von Vierecken die Neigungswinkel die Hauptebene der Gürtel Facetten der Krone 16,5 ± 1 o verdoppelt Kronen 54.74 ± 1 o Vierecke, der Hauptfacetten 42,5 ± 1 o, Paar Pavillon Vierecke 47,5 ± 1 o und Plattformdurchmesser beträgt 40,0 ± 2%, die Kronenhöhe von 18,4 ± 2%, Pavillon Tiefe von 48,1 ± 2%, und die Höhe des Gürtels nicht übersteigt 2,0% des Gürtels Durchmesser. 4, aber die x-Achsen-Betrachtungswinkel in Grad aufgetragen, von der äußeren Normalen zur Oberfläche gemessen. Grundstücke 90-180 o beschreiben die Lichtstrahlen, für den Betrachter verloren.
Wie lassen sich die optischen Eigenschaften des vorgeschlagenen Diamant "Sahakat" im Winkel von 0 bis 80 o superior Tolkowsky Diamant aus den Diagrammen zu sehen ist, baut damit den Bereich von Winkeln von ihnen bewundern. Die vorgeschlagene diamond "Sahakat" durchschnittliche Leistung von Licht in den oberen Halbraum verstreut bis 1,19 mal größer als für einen Diamanten Tolkowsky.
Beim Schneiden der vorgeschlagenen Verwendung des Diamant Rohdiamant in Form eines Oktaeders um 17,5% höher als bei der auf Tolkovo Schneiden.
Die vorgeschlagene Diamant verbessert die Nutzung von Rohdiamanten bei gleichzeitiger Erweiterung der Fläche des Diamanten durch die gewählte Form und Diamant Proportionen bewundern.
FORDERUNGEN
Brilliant, bestehend aus dem Pavillon Gürtel, einer Krone und dem Boden, wobei der Pavillon und die Krone mit Ebenen Flächen in einem Winkel zur Ebene des Gürtels und die Höhe des Gürtels angeordnet sind, ist weniger als 2% des Durchmessers des Gürtels, dadurch gekennzeichnet, dass die Gesichter der Ebenen des Pavillons und Krone. angrenzend an den Gürtel in der Form von Paaren von Vierecken, mit den Neigungswinkel zu der Ebene des Gürtels zusammengepaßt Vierecke Kronen bis 54.74 ± 1 o, Vierecke Paar Pavillon 47,5 ± 1 o, und die Neigungswinkel der Hauptoberteilfacetten auf der Rondistenebene 16,5 ist ± 1 o, der Hauptfacetten 42,5 ± 1 o, und der Durchmesser des Kissens ist 40,0 ± 2%, die Kronenhöhe von 18,4 ± 2%, Pavillon Tiefe von 48,1 ± 2% des Gürtels Durchmesser.
