Russische Föderation Patent RU2037071
SOLAR MOTOR

SOLAR MOTOR. Alternative Antriebe. Alternative Antriebsvorrichtung. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. SOLAR MOTOR. Russische Föderation Patent RU2037071

Name des Antragstellers: Oganezov GA;. Manjavidze AG
Name des Erfinders:. Oganezov GA; Manjavidze AG
Der Name des Patentinhabers: Gregory A. Oganezov

Verbrauch: für die periodische Nachführung des zyklisch bewegenden im Raum der Leuchtkörper wiederkehrend.

SOLAR MOTOR

Das erfindungsgemässe Solarmotor eine Stange an einem Ende an dem Träger 16 und bewegt sich in beide Richtungen entlang seiner Achse, teplovosprinimayuschy Aktuator 2 angebracht an der Stange, und ein optisches System in Form einer Sammellinse 4, eine fokussierende Sonnenstrahlung auf das Arbeitselement 2 verbunden umfaßt. In der Vorderseite der Linsenoptik sind parallel zueinander angeordnet , um einen Spalt 5 zwei Spiegel Oberflächen orientierte Arbeit zu bilden , und ein Spalt wird mechanisch durch den Rückkopplungshebel 6 mit dem Stab verbunden. Die Stange ist mit einem Verriegelungsmechanismus versehen , hergestellt in der Form auf der Stange Verriegelungselement 11 angebracht , damit die an einem Ende der Schwinge 8, das andere Ende davon zusammenwirkt , ist durch eine Feder 9 und eine Rückstellmechanismus als Rückstellfeder 10 verbindet die Stange mit einem Träger 16 ausgebildet , fixiert und Reset Arm 7 mit dem Joch in Wechselwirkung 8. Der Arbeitskörper wird als eine Reihe von diskreten beabstandeten Elemente aus einem ferromagnetischen Material entworfen und interagieren mit dem Permanentmagneten 3 einfachwirkend.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine thermo Phänomene Physik und kann für periodische zyklisch wiederholt Bewegungsbahn der lichtemittierenden Körpern im Raum verwendet werden.

Vorrichtung mit einem Stab verbunden an einem Ende mit einem Träger und in beide Richtungen entlang seiner Achse bewegen, teplovosprinimayuschy Aktuators auf der Stange montiert ist, und ein optisches System in Form einer Sammellinse Sonnenstrahlung auf das Arbeitsorgan konzentriert.

Die bekannte Vorrichtung bietet keine Verfolgung von Objekten im Raum zu bewegen.

Das Ziel der Erfindung ist die Verfolgungs im Raum das Bewegen der lichtemittierenden Körper zu ermöglichen.

Diese Aufgabe wird , dass in dem optischen System erreicht , bevor die Linse parallel zueinander angebracht , um einen Zwischenraum von zwei Spiegel außerhalb des Spalts und mechanisch verbunden durch den Rückkopplungshebel und der Stange ausgerichtet Arbeitsflächen zu bilden, wird das letztere in der Form , die mit einem Verriegelungsmechanismus versehen , auf der Stange montiert Verriegelungselement, und damit zusammenwirkenden an einem Ende der Wippe wird das andere Ende durch eine Feder fixiert mit einem Lager Pleuel und einen Rückstellhebel wirkt mit einem Joch und das Stellglied als eine Reihe von diskreten beabstandeten Elemente aus einem ferromagnetischen Material und wirkt mit einem Permanent unidirektionalen Magnet ausgebildet ist.

Das Wesen der Erfindung ist es, die Verfolgungsproblem mit einem Solarkraft lineare Bewegung zu lösen. Die Solarmotorkraft F wird durch die Wirkung von Licht fallen auf die Arbeitselemente eines ferromagnetischen Materials in einem Magnetfeld geformt. Der Wert dieser Kraft wird bestimmt

Das Wesen der Erfindung

In diesem Streben Solar Engine ist möglich, wenn der Drehwinkel der Lichtquelle (Tracking - Objekt) in der Ebene des Raumes durch die Kraft F , um die Verschiebung der Stange mit den Arbeitselementen aus einem ferromagnetischen Material verursacht, die über den Rückführarm ändert sich entsprechend dem Drehwinkel parallelen Spiegeln, die Verfolgung so Art und Weise Bewegung der Lichtquelle.

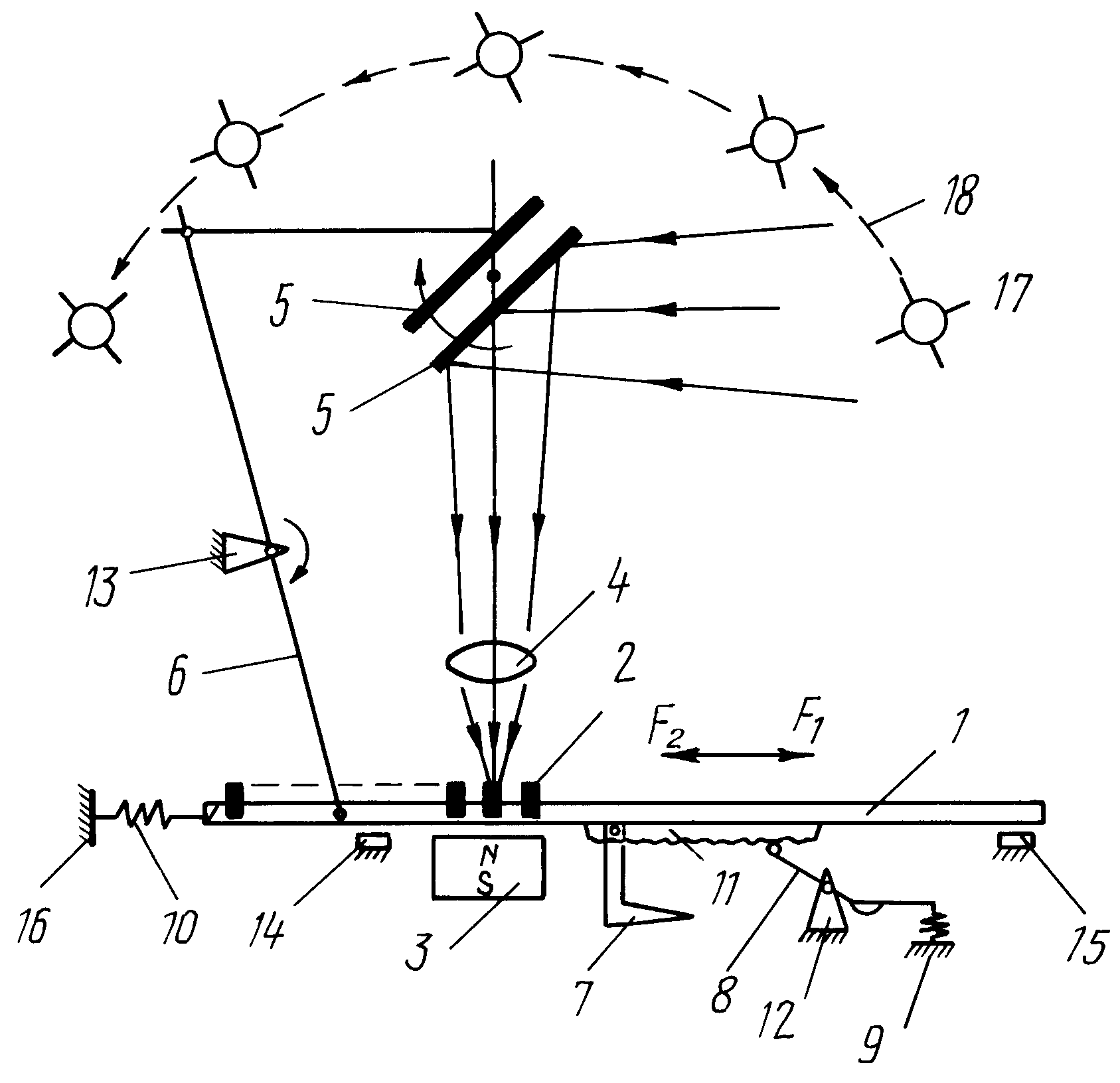

Die Figur stellte einen Solarmotor in eine lineare Bewegung Tracking - System.

Solarmotor weist eine Welle 1, Arbeitselemente diskrete ferromagnetisches Material 2, einen Permanentmagneten Inhaber Schritt 3 eine Sammellinse 4, die beiden Spiegel 5, parallel zueinander angeordnet , um einen Spalthebel Feedback 6 zu bilden, wobei der Rückstellhebel 7, den Kipphebel 8, wobei ein Ende die durch eine Feder 9 befestigt ist, Rückstellfeder 10, die Verriegelungsstange 11 Position, die Stützen 12-15.

Und es ist in der Zeichnung Element der Vorrichtung dargestellt, die nicht Gegenstand ist Verfolgungslichtquelle 17 und der Bewegungsbahn 18, die aus Gründen der Klarheit zeigt das Funktionsprinzip einer Solarmotor mit Linearbewegungsverfolgungssystem.

Darüber hinaus in der Figur angegeben Kräfte F 1 und F 2. Die erste davon ergibt sich aus der Einwirkung des Sonnenmotors unter der Wirkung des Lichtstroms und die zweite Feder 10 Operationsergebnis.

Solarmotor arbeitet wie folgt.

Sunny Motor hat seinen ursprünglichen Zustand, die mit Objektverfolgung Tracking - Lichtquelle 17 nach seiner Festnahme beginnt. Dies setzt natürlich voraus, dass die Objektverfolgungslichtquelle 17 an dem Punkt der Aufnahme erscheinen. Andernfalls wird die Erfassung nicht auf. In der Figur ist der Solarmotor in dem Anfangszustand gezeigt, wenn die Lichtquelle der Objektverfolgung 17 in der äußersten rechten Position befindet. Dieses Recht Spiegel 5 und die Sammellinse 4 auf der Lichtstrom auf einer der rechten Elemente der Arbeiter 2 konzentriert sich konzentriert.

Mit dem Tracking - Objekt 17 (beispielsweise die Sonne) Lichtfangs am Fluss erreicht das entsprechende Bedienelement 2 aus einem ferromagnetischen Material. Als Ergebnis wird eine Kraft, (Siehe oben), bewegt sich die Stange 1 nach rechts und zieht die Feder 10. In Verbindung mit der Anordnung von diskreten Betätigungselemente 2 und einer gewissen Verzögerung der Prozess ein Objekt 17 Verdrängungsprozess Verfolgungs periodisch Lockerungskraft auftritt F 1. Um diesen Momenten der Schwächung der Kraft F 1 nicht 2 der Rückholfeder 10 auf das Joch angelegt , sobald die Kraft F funktionierte 8 und der Feder 9, die durch die Verriegelungsstange 11 in einem Zustand des Fortschritts gehalten wird.

Nach Beendigung des Tracking - Verfahren ( das heißt, wenn Spiegel 5 des Objekts Dreh 17) mit Anlenkhebelabgriff Kraft F 1 6 wieder erreicht ihren Höhepunkt verschiebt sich weiter nach rechts und eine Stange.

Wenn die vertikale Position des Objekts 17 auf den Spiegel 5 (beispielsweise , wenn das Objekt 17 die Sonne ist , die im Zenit ist) Lichtstrahl passiert die Linse 4 in den Spalt zwischen zwei parallelen Spiegeln, die Kollimation des Lichtstrahls, und dann ähnlich der rechten anstatt der linken Spiegel zu arbeiten beginnt.

Der Prozess der Verdrängungsstab 1 nach rechts wird fortgesetzt , bis das Objekt proc 17 den Endpunkt des Bewegungspfads 18 (zum Beispiel, wenn die Sonne untergeht) erreicht. In diesem Rückstellhebel 7 erreicht mechanisch die rechte Seite der Wippe 8, 9 und erstreckt sich die Feder das Joch 8 und der Halter 11 löst.

Da in diesem Fall F & sub1 ; 0, dann ist die Kraft F 2 der Rückholfeder 10 kehrt in den ursprünglichen Zustand (auf Standby) zu verfolgen.

FORDERUNGEN

SONNEN ENGINE enthält Stange an einem Träger an einem Ende verbunden ist und in beide Richtungen entlang seiner Achse bewegen, teplovosprinimayuschy Aktuators auf der Stange montiert ist , und ein optisches System in Form einer Sammellinse Sonnenstrahlung auf den Arbeitskörper konzentriert, dadurch gekennzeichnet, dass das optische System Frontlinse parallel zueinander angeordnet, um einen Spalt von zwei Spiegel über einen Rückkopplungs außerhalb des Spalts und mechanisch verbunden mit der Stange ausgerichtet Arbeitsflächen zu bilden, wird die letztere mit einem Mechanismus versehen, um den Hebel als ein Satz auf der Stange ausgebildet Verriegelungselement Verriegelungs und interagiert damit ein Ende des Kipphebels, das andere Ende die durch eine Feder befestigt ist, und der Mechanismus zurückzukehren, als Rückholfeder entwickelt, um die Stange mit einem Träger verbindet, und einen Rückstellhebel wirkt mit einem Joch und das Stellglied als eine Reihe von diskreten beabstandeten Elementen aus ferromagnetischem Material und wirkt mit dem Dauermagneten unidirektionale Wirkung ausgelegt ist .
