Russische Föderation Patent RU2088038
MOTOR Gilmutdinova
Name des Antragstellers: Gilmutdinov Sultangali Nurgalievich
Name des Erfinders: Gilmutdinov Sultangali Nurgalievich
Der Name des Patentinhabers: Gilmutdinov Sultangali Nurgalievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.08.28
Verwendung: als kleiner und mittlerer Kapazität Laufwerk. Der Zweck der Erfindung - eine Abnahme der elektrostatischen Spannungsmotoren.
Die erfindungsgemäße Elektromotor bestehend aus einem Rotor und Elektroden in Form von Streifen, die auf der konvexen und konkaven Oberfläche des Ständerzylinders angeordnet sind, durch eine Kaskade Generator gespeist kapazitiv gekoppelt, während Kaskaden direkt mit den Elektroden verbunden Generator , so dass jeder n - Elektrode Innenzylinder außer letzteres ist mit dem n + 1 - Elektrode des äußeren Zylinders durch direkte Verbindung Diode verbunden ist , und jeder der äußeren Zylinderelektrode n - n + 1 ist ähnlich zu der Elektrode des Innenzylinders durch die Diode umgekehrte Integration.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf den Maschinenbau und kann in allen Bereichen der Wirtschaft , wie kleine und mittlere Kraftantriebe, wie Bandlaufwerk, Elektrorasierern, etc. verwendet werden
Bezobmotochnye Bekannte Motoren eine elektrostatische Wirkung verwenden, bestehend aus einem Rotor und Stator und den Elektroden. Elektroden sind als Klingen (AS N 780.130), in Form von flachen Sektoren (N AS 1.035.759) gebildet ist .
Bekannte Motorkonstruktion und die Stator ist in Form von zwei koaxialen Zylindern mit Elektroden in Form von Streifen auf der konkaven und konvexen Flächen angeordnet (AS N 1.054.861). Diese Motoren arbeiten durch eine Hochspannungsstromversorgung. Als solche werden sie häufig verwendet Kaskadengeneratoren mit kapazitiver Kopplung , bei dem eine hohe Spannung durch sequentielle (Kaskade) Verbindungsabschnitte erzeugt wird (siehe , z. B., Kharadzha FN allgemeinen Verlauf der Röntgentechnik. "Energie", Moskau-Leningrad 1966, S.. 321).
Aber die Verwendung von Kaskaden Generatoren für die Stromversorgung erfordert einen Hochspannungsgenerator Zufuhr zu dem Motor selbst, die auf der Isolations strenge Anforderungen stellt.
Das Ziel der vorliegenden Erfindung ist es, die Motorversorgungsspannung zu reduzieren.
Zu diesem Zweck wird bei dem bekannten Motor ist in Form von zwei koaxialen Zylindern mit Elektroden in Form von Streifen gebildet, die auf den konkaven und konvexen Oberflächen der Zylinder angeordnet sind, zwischen den Elektroden der Speicherkondensatoren verbunden sind. Für Speicherkondensator in Serie mit Gleichrichtereinheiten verbunden ist, eine Kaskadengenerator bildet.

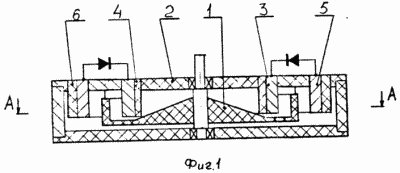

Fig. 1 ist eine perspektivische Ansicht des Elektromotors, der Schnitt

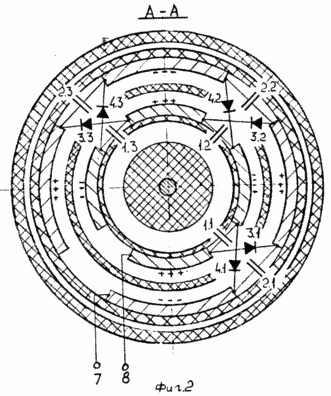

2 den Schnitt AA nach dem Schaltplan am Beispiel eines dreistufigen Generator
Der Motor besteht aus dem Rotor 1 als Schwungrad mit einem zylindrischen Vorsprung ausgebildet ist, der Deckel 2 mit Elektroden, die auf koaxiale Zylinder angeordnet sind. Elektroden 3 sind auf der konvexen Oberfläche des Zylinders 4 und die Elektroden 5 auf der konkaven Oberfläche des Zylinders 6. Die Rolle der Speicherkondensatoren angeordnet ist, und 1,1 1,3 2,1 2,3 führt typischerweise Transkonduktanz Kapazität. Flywheel zylindrische Vorsprung ist zwischen den Elektroden 3 und 5 eingesetzt , um die Effizienz der Kaskadengenerator Gleichrichtereinheiten zu erhöhen , sind aus zwei Ketten von 3,1-3,3 und 4,1-4,3. Eingabeeingänge 7 und 8 durch die Elektroden gebildet sind, 5 und 3, wobei die Anode der Gleichrichtereinheit 3.1, die Kathode der Gleichrichtereinheit 4.1, Kondensatoren Anschlussstellen 1.1 und 2.1. An den Verbindungspunkt von Kondensatoren 1.2 und 1.3 sind mit der Verbindungsstelle Gleichrichterblöcke 3.2 und 3.3 verbunden. An den Verbindungspunkt von Kondensatoren 2.2 und 2.3 mit dem Verbindungsgleichrichterblöcke 4.2 und 4.3. An der Verbindung des Kondensators und Gleichrichterblöcke die Elektroden 3 und 5.
Der Motor arbeitet wie folgt. Der Eingang ist ein einphasiger Wechselstrom. In der ersten Halbperiode ließ die negative Komponente des Stroms an den Anschluß 7 angelegt wird, die positiv zu dem Schluß 8. Dann werden alle Kondensatoren auf den Spitzenwert (1U) in einem festgelegten Polaritätskondensator 1.1 über Gleichrichtereinheit 4.1, dem Kondensator 2.1 durch Gleichrichtereinheit 3.1, dem Kondensator 1.2 durch Gleichrichterblöcke geladen sind 4.1, 3.2, 3.1, 1.3 Kondensator durch Gleichrichtereinheiten 4.1, 4.2, 4.3, 3.2, 3.1, 2.3 Kondensator durch Gleichrichtereinheiten 4.1, 4.2, 3.3, 3.2, 3.1. In der zweiten Halbzyklus, wenn die negative Komponente mit dem Stift 8 und einem positiven Ergebnis bis 7, Kondensatoren 1.1, 2.1 und Eingangsquelle in Reihe geschaltet sind angebracht ist, die nachfolgenden Kondensatoren auf dreifache Spitzenwert (3U) in der angegebenen Polarität aufgeladen wird . Richtige Polarität und Spannungsamplitudenwerte, und haben Ladungen auf den Elektroden 3 und 5. Die Spannung an der ersten Stufe der Kaskade ist gleich dem Maximalwert U, der zweiten Stufe 2U, 3U in der dritten Stufe. Die Elektroden sind Schwungrad Leiste umgekehrtem Vorzeichen Ladungen benachbarten Seite polarisiert. Da die Bildung von nicht-gleichförmigen elektrostatischen Feldes an der Wand des Rotors 1, beginnt es sich zu drehen. die Versorgungsspannung erhöht tritt in dem Motor, so dass er deutlich geringer ist am Einlass.
FORDERUNGEN
Elektromotor mit einem Stator , der durch zwei dielektrische koaxiale Zylinder mit dem Arbeitsspalt polar koaxiales System von n Elektroden, wobei der Rotor und die Stromquelle Elektrodenanschluss ausgebildet ist, dadurch gekennzeichnet, daß jede n - Elektrode Innenzylinders, mit Ausnahme des letzten, an jede n verbunden ist einer der äußeren Zylinderelektrode durch direkte Schaltdiode, und jede der n äußeren Zylinderelektrode, mit Ausnahme des letzten, ist jedem n + 1 innere Zylinderelektrode durch Rückwärtsschaltdiode verbunden ist , wobei n = 1,3,5. wobei die Elektroden jedes Zylinders mit Ausnahme der letzten benachbarten, werden über die Kapazitätserzeugungssystems errichtet mit Dioden Kaskadengenerator, eine Stromquelle an die ersten Elektroden (n = 1), wobei der Stator inneren und äußeren Zylinder verbunden miteinander verbunden sind .
Elektromotor nach Anspruch 1, dadurch gekennzeichnet, daß die parasitäre Kapazität durch Interelektrodenkapazitäten des Stators ausgebildet ist als der Abstand zwischen den ersten und letzten Elektroden.
