Erfindung
Russische Föderation Patent RU2271302
VERFAHREN Bewegen des Körpers im Meerwasser und Vorrichtung zur IHRE UMSETZUNG
Name des Antragstellers: Uhren Tom A. (RU); Smirnov Gennady (RU)
Name des Erfinders: Uhren Tom A. (RU); Smirnov Gennady (RU)
Der Name des Patentinhabers: Uhren Tom A. (RU); Smirnov Gennady (RU)
Korrespondenzanschrift: 117461, Moskau, p / 43 TA Dozorovu, G.V.Smirnovu
Startdatum des Patents: 2004.09.27
Die Erfindung bezieht sich auf den Schiffbau, nämlich Wasserschiffe und U - Boote Propeller. Verfahren zum Bewegen des Körpers in das Meerwasser an der Oberfläche bewegenden Körper zueinander senkrechten elektrischen und magnetischen Feldern, das elektrische Feld zu erzeugen, sofern die Elektroden elektrisch mit Wasser verbunden sind und in Umfangsrichtung auf der Körperoberfläche in einer Ebene senkrecht zu der Bewegungsrichtung und dem Magnetfeld der Magnete im Inneren angeordnet Körper oder außerhalb des Körpers. Das technische Ergebnis ist die manuelle Schritte bei der Übertragung von Energie von dem Motor an die Umgebung zu eliminieren.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Technik zu transportieren und kann verwendet werden , wenn eine Oberfläche und Unterwasserschiffen zu schaffen.
Motion bekannte Verfahren in einem wässrigen Medium reaktiven elektroTraktionsMotor verwenden, die die Durchführung Vorrichtung Elektroden in Kontakt mit dem Medium der Bewegung (1) aufweist.
Bekannte Antriebs in Gewässern, die Auswirkungen auf eine Magnetfeldumgebung implementiert, und der Verkehr mit elektrischen Magneten (2).
Bekannte Verfahren und Geräte bieten keine hohe Effizienz Energiequelle , die Bewegung des Gerätes in Wasser zu fahren.
ZUSAMMENFASSUNG DER ERFINDUNG
Vorgeschlagene Verfahren und eine Vorrichtung für die Umsetzung, lösen das Problem der Fahrzeugantriebsvorrichtung in der Meeresumwelt mit maximaler Energiequelle Anpassungsparameter (elektrisch) mit der Tragfähigkeit der Verbrauchsgeräte (Laufwerke). Es ist absolut keine mechanische Stufe der Übertragung von Energie an die Umgebung des Motors (propeller Gefäß).
Verfahren zum Bewegen des Körpers in das Meerwasser auf ein Magnetfeld in der Umgebung Bewegung ausgesetzt. Verfahren unterscheidet sich von der Prototyp ist, dass die Oberfläche des Körpers zueinander senkrechten elektrische und magnetische Felder erzeugen, und das elektrische Feld liefert Elektroden mit dem Medium einen elektrischen Kontakt aufweist und in Umfangsrichtung auf der Körperoberfläche in einer Ebene senkrecht zur Fahrtrichtung angeordnet ist, die den Schubvektor verursacht für durch die krummlinige Bewegung der Ionen gelöster Salze in einem Magnetfeld.
Vorrichtung für den Körper im Meerwasser bewegt umfasst einen Körper, auf dem die Magneten befestigt sind, und die Elektroden. Differenz der ersten Ausführungsform der Vorrichtung ist, dass die U-förmigen Magneten innerhalb des Gehäuses angeordnet und ist an der Oberfläche des Körpers abwechselnd in einer Ebene ausgebildet senkrecht zu der Bewegung der Magnetpole, zwischen denen der Außenseite des Körpers parallel zu der Bewegung der Elektroden in Paaren mit einer Konstantstromquelle verbunden sind, wobei die Magnetisierungsvektoren Oberfläche zu den Polkörper senkrecht.
Differenzvorrichtung des zweiten Ausführungsbeispiels ist, dass die Flachmagnete außerhalb des Rings zwischen den Elektroden angeordnet ist und eine Ebene senkrecht zu der Bewegung des Körpers bilden, ein geschlossenes Magnetfeld, der Magnetisierungsvektor parallel zu der Körperoberfläche,
Die obige Unterschiede Verfahren und der Umsetzung ihrer Geräte ermöglichen die Nutzung der Meeresumwelt, die das Schiff als Arbeitsmedium bewegt, die Elemente, aus denen mit dem bekannten Lorentz Gesetz (3) um das Schiff in Übereinstimmung bewegen. Zur gleichen Zeit eine Vielzahl der Elektron-Elektron-Entfernungen und niedrige Betriebsspannung durch die Stromquelle an Bord erforderlich, sofern die beständigsten Energiequelle von Bewegungsparametern und dem Lastwiderstand der Elektron-Elektron, das heißt der Gesamtwirkungsgrad der Antriebseinheit.
Möglichkeit zur Durchführung der Erfindung
Als Beispiele für das Verfahren in den Zeichnungen (Figuren 1 und 2) zeigen Ausführungsbeispiele von Vorrichtungen für die Bewegung des Körpers in Wasser. Die Vorrichtung umfasst einen Aufnahmebehälter 1 Elektroden 2, Permanentmagnete 3, die Stromquelle 4.
Variante Vorrichtung in Figur 1 arbeitet wie folgt.
Die beiden Tauchelektroden sind paarweise verbunden Pole der Stromquelle, die auf der Oberfläche des Körpers (Schiff) 1 gebildeten elektrischen Feld E (durch Pfeile angedeutet), die die geladenen Ionen bewegen. Typischerweise ermöglicht die Leitfähigkeit in Salzlösungen eine beliebige Art von Ionen. Für NaCl (Meerwasser Basensalz), Chlor - Anion mobiler. Bewegen des Pfeils E und kreuzt ein Magnetfeld H, wie das Teilchen, die Ladung, die Ionen in der Richtung D. Crossing multidirektionale Magnetfeld (S, N) umgelenkt wird, werden Ionen, die jeweils im Bereich ihres Feldes wird in Richtung Somit D. abgelenkt werden, Körper (Behälter) wird eine Reaktionskraft erhalten, die ihn zu bewegen, in die entgegengesetzte Richtung in der marinen Gewässern zwingen wird. Durch Ändern der Polarität der Spannungsquelle an den Außenelektroden, die wir machen sich bewegenden Körper (ein Schiff) in die entgegengesetzte Richtung D. Die Differenz zwischen den Stromelektroden auf gegenüberliegenden Seiten erzeugt den Rotationsvektor des Schiffsrumpfes.
Die Figur 2 zeigt eine Variante der Vorrichtung , in der das Magnetfeld H tangential in den Körper und das elektrische Feld E radial zwischen Ringelektroden 2. In diesem Fall gerichtet umgibt, die Ionen von der negativen zur positiven Innenelektrode externen Bewegen in der Richtung D. Der Körper abweichen (Schiff) ist das Gegenteil Impulsbewegung.
Keine experimentellen Studien ist es schwierig, welche Version der Vorrichtung zu bestimmen, wird in der realen Welt mehr perfekt. Die wichtigsten Faktoren für die maximale Antriebskraft werden die magnetischen und elektrischen Feldern in der Umwelt Umwelt in Wechselwirkung stehen.

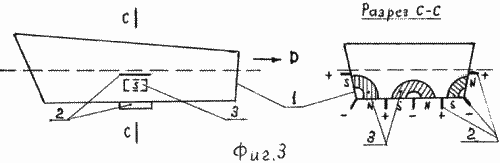

Zur Fläche (Fläche) von Schiffen können verschiedene Varianten der Geräte sein, von denen ein Beispiel Halteelemente die Indizes in Abbildung 3 dargestellt.
Die Hauptfaktoren, die die praktische Durchführung der Vorschläge bestimmen ist, die besten Möglichkeiten des Materials der Permanentmagnete und den Elektroden in Kontakt mit Wasser zu finden. Derzeit sind sie Magnete COP-Typ - Material und die Elektroden 37 der Platingruppe.
QUELLEN VON INFORMATIONEN
Das russische Patent №2031050, cl. Mit 63 11/00.
Das russische Patent №2057681, cl. Die 63 N 30.01.
in Physik X.Kuhling Verzeichnis "World", 1982, s.348-349
FORDERUNGEN
Vorrichtung für den Körper im Meerwasser bewegt, die aus Elektroden und einem an dem Gehäusekörper befestigt Magneten, dadurch gekennzeichnet, daß die U-förmigen Magneten innerhalb des Gehäuses angeordnet und ist an der Oberfläche des Körpers um den Ring in einer Ebene senkrecht zur Richtung der Bewegung des Körpers, die Magnetpole durchsetzt, die zwischen daß außerhalb der Bewegungsrichtung der Elektroden paarweise mit einer Konstantstromquelle der Körper parallel geschaltet sind.
