Erfindung
Russische Föderation Patent RU2057681
Magneto die leitende propulsor
Name des Antragstellers: Grannikova Galina; Edward M. Chichaev
Name des Erfinders: Grannikova Galina; Edward M. Chichaev
Der Name des Patentinhabers: Grannikova Galina; Edward M. Chichaev
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.08.20
Zweck: Schiffbau, Schiffspropeller.
Die erfindungsgemäße Antriebseinheit eine Quelle mehrphasigen Spannung an die Wicklungen der Elektromagneten gekoppelt ist , und eine Stromquelle mit zwei Elektroden verbunden ist . Die Spulen sind Verbindungselektroden symmetrisch zur Achse angeordnet sind. Das magnetische Feld von geladenen Teilchenstrom, mit den Magnetfeldern von Elektromagneten in Wechselwirkung bewegt das leitfähige Medium (Meerwasser) und schafft so Gefäß Entwurf.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf den Schiffbau, nämlich Propeller von Schiffen.
Bekannt als Prototyp MHD Vortriebstunneltyp hat eine mehrphasige Spannungsquelle mit den gekoppelten Wicklungen Spulen symmetrisch zur Längsachse angeordnet sind .
Die Erfindung soll das technische Problem der Erhöhung der spezifischen Schub und zur Verringerung der Abmessungen des Propellers zu lösen.
Diese Aufgabe wird dadurch in einen bekannten Antriebsleistungsquelle elektrisch mit den zwei Elektroden gekoppelt eingefügt erreicht, wobei die Elektromagneten symmetrisch bezüglich der Achse angeordnet sind Verbindungselektroden.

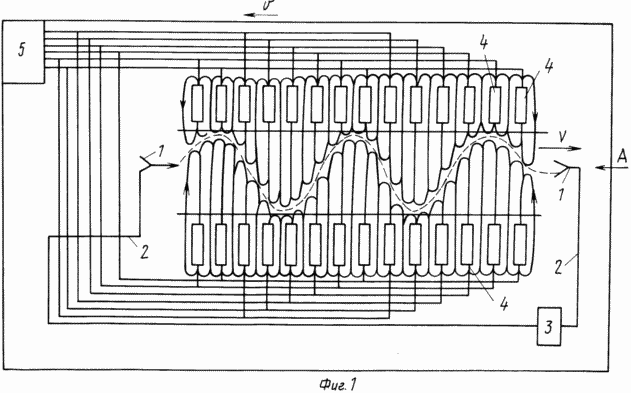

Fig. 1 zeigt eine vorgeschlagene Antriebs
 2 ist eine Ansicht entlang des Pfeils A in Fig. 1 |

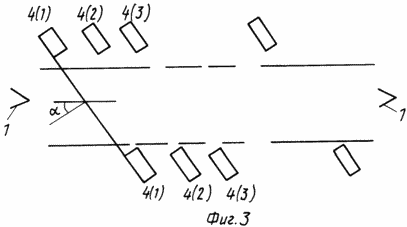

 3 Umsetzung der Magnetspulen in Form von Ringen |

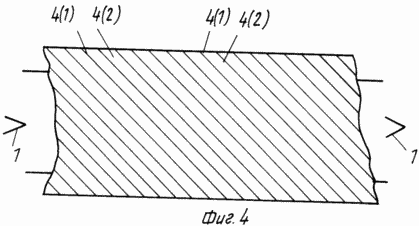

4 Durchführung der Solenoide in Form von Fadenlinien
Die Elektroden 1 sind durch zwei Kommunikationsleitungen 2 mit 3 Stromquelle verbunden. Geeignete Solenoide 4 sind elektrisch mit jeweiligen Phasen des mehrphasigen Spannungsquelle 5.
Vortreibeeinrichtung funktioniert wie folgt
Das Magnetfeld ist zu den etablierten Teile Solenoide gegenüberliegenden, entgegengerichtet zueinander, variieren mit der Frequenz f, während die Magnetfelder von benachbarten Spulen sind in einem Winkel relativ zueinander verschoben
gleich der Winkelverschiebung Spannungsquelle Phasen. Zur gleichen tangential zu den magnetischen Kraftlinien Solenoide entlang der Achse der Elektroden Verbindungs wird zu einer Sinuswelle ändern. Bekannte Tendenz von geladenen Teilchen bewegen sich entlang Magnetfeldlinien daher der Strom geladener Teilchen in einem elektrischen Feld und eine Stromquelle entlang einer Sinuskurve entlang des leitenden Mediums bewegen, Verbinden der Elektroden. Wenn die Strömung von AC Solenoide für "Sinuswelle", in dem die geladenen Teilchen bewegen und bewegt sich entlang einem leitenden Medium, wird die Bewegung in der neuen Umgebung leitfähigen Partikel eingefangen werden, die zusammen mit den anderen Teilchen in der Richtung der Bewegung einer Sinuswelle bewegt. In diesem Fall werden die Teilchen des leitenden Mediums auf eine Seite geworfen werden, und Solenoide, mechanisch mit dem Rest der Vorrichtung in entgegengesetzter Richtung zu dem Rumpf des Schiffes befestigt ist.
In dieser Vorrichtung wird ein externes Magnetfeld die Summe der magnetischen Felder von Solenoiden ist, einschließlich entgegengesetzt gerichtet, wodurch es möglich ist, deutlich das externe Magnetfeld zu verringern, wobei das magnetische Wechselfeld wesentlich einfacher zu schützen und die Mannschaft ist, kann näher an dem Läufer zu platzieren, wodurch die Größe Reduktions und kompakten Antrieb, so dass es glatt.
Dieses Gerät ermöglicht die Magnete und als Ring führen in einem Winkel für den leitenden Medium und geneigt
zur Achse Verbindungselektroden von 3. Wicklungsspulen in Form von Fäden Leitungen gemäß 4 sein kann.
FORDERUNGEN
Magneto die leitfähige propulsor eine mehrphasige Spannungsquelle mit den gekoppelten Wicklungen Spulen verbunden ist, dadurch gekennzeichnet, daß sie eine Stromquelle elektrisch mit den zwei Elektroden enthält, wobei die Solenoide Verbindungselektroden symmetrisch um die Achse angeordnet sind.
