Erfindung
Russische Föderation Patent RU2269194
Way Objekte im Raum und eine Vorrichtung zum Bewegen von Objekten im Raum zu bewegen,
Name des Antragstellers: Uhren Tom A. (RU); Smirnov Gennady (RU)
Name des Erfinders: Uhren Tom A. (RU); Smirnov Gennady (RU)
Der Name des Patentinhabers: Uhren Tom A. (RU); Smirnov Gennady (RU)
Korrespondenzanschrift: 117461, Moskau, p / 43 TA Dozorovu, G.V.Smirnovu
Startdatum des Patents: 2004.09.27
Diese Erfindung betrifft elektromagnetische Propellern und kann insbesondere in Raumfahrzeugen verwendet werden. Verfahren zur Herstellung eines Objekts im Raum bewegt wird, über die Auswirkungen des elektromagnetischen Feldes auf dem Leiter basiert, starr mit dem beweglichen Objekt verbunden ist. Die Besonderheit des Verfahrens besteht darin, daß der Leiter in dem Raum angeordnet ist, so dass es die Ebene, die durch den Vektor der Ausbreitung des elektromagnetischen Feldes und der magnetischen Komponente des Vektorfeldes gebildet schneidet. In Windows Explorer, einen Wechselstrom mit einer Frequenz gleich der Frequenz des elektromagnetischen Feldes, und Phase erzeugen, indem die Richtung seiner Bewegung relativ zu der Feldquelle bestimmt. Der Leiter kann als Drahtspule gebildet sein, die Spulen rechteckig sind. Die Vorrichtung umfasst Elemente, die die erforderlichen Steuerphasenstrom in einem Leiter bereitstellt.
BESCHREIBUNG DER ERFINDUNG
Die vorgeschlagenen technischen Lösungen können in Land-, See-, Luft- oder Raumfahrzeugen verwendet werden.
Bekannten Verfahren und Vorrichtungen verwendet , um Objekte in dem Raum eines magnetischen Feldes , und einen Leiter mit einem elektrischen Strom zu bewegen, die in diesem Bereich ist.
Zum Beispiel ist ein bekanntes Verfahren für ein Objekt im Raum bewegt (Figur 1), bezogen auf die Wirkungen des Magnetfeldes auf dem stromführenden Leiter, starr mit dem beweglichen Objekt verbunden (Kühling X. Referenz Physik-M:. Mir, 1983, s.347 ).
Eine Vorrichtung, die ein Motor einen Anker umfasst , (das Objekt) mit einer Wicklung (Leiter), die elektrische Stromquelle mit der Spule verbunden ist , und eine Magnetfeldquelle, die (Kühling X. Referenz Physik-M Wicklung. Mir, 1983 s.357-359).
Ein Merkmal dieser Verfahren und Vorrichtungen ist , dass die ausreichende Kraft , um ein Objekt starr mit dem Leiter kommt nur in unmittelbarer Nähe der Magnetfeldquelle verbunden zu bewegen. Dies ist eine Folge einer erheblichen Schwächung des Magnetfeldes mit dem Abstand von der Quelle.
Damit ist der Nachteil dieser Verfahren und Vorrichtungen eine sehr geringe Menge an der Drahtstärke wirkt, die das Objekt zu bewegen , nicht ausreichend ist, starr mit dem Leiter verbunden ist angeordnet in beträchtlichen Entfernungen von der Magnetfeldquelle.
In der Nähe von dem beanspruchten Verfahren beruht auf einem elektromagnetischen Feld Einfluß auf den Leiter in dem Bereich (2) befindet. In Windows Explorer, in Richtung des elektromagnetischen Feldes Ausbreitung einer Kraft, unter der Einwirkung von dem der Leiter bewegt (Savelyev IV Kurs für Allgemeine Physik, Band II Elektrizität -M:... Nauka, 1970, s.410-412). Das Phänomen, bekannt als Druck elektromagnetische Wellen.
Der Nachteil des nächsten Methode ist ein sehr kleiner Wert der Kraft , die auf den Leiter wirkt. Daher ist die praktische Anwendung des bekannten Verfahrens nur mit erheblichen Größen und dem Leiter in Abwesenheit von störenden Einflüssen, wie im Weltraum. Auch eine Bewegung eines Objekts durch ein bekanntes Verfahren ist nur in der Richtung von der elektromagnetischen Feldquelle.
Die Nähe zu den Gegenstand und die Art der vorgeschlagenen Vorrichtung zur Bewegung von Objekten ist ein Linearmotor (RF Patent №207544 C1, IPC 7 H 02 K 41/035, B 60 L 13/00. "Unipolare Linearmotor", №9 BI, 27.03 0,97, str.236) ein Objekt starr verbunden ist mit dem Leiter verbunden mit der Stromquelle und eine Quelle des Magnetfeldes enthält. Strom im Leiter in Wechselwirkung mit dem Magnetfeld. Zur gleichen Zeit gibt es eine Kraft, die die Leiter in eine lineare Bewegung entlang der Magnetfeldquelle verursacht.
Das nächstgelegene Gerät, eine ausreichende Kraft auf die Führung bewegen und fest mit dem Objekt verbunden sie nur in unmittelbarer Nähe der Magnetfeldquelle auftritt. Die Flugbahn des Objekts wird durch die Größe und die Form der Feldquelle bestimmt, so die Richtung der Bewegung des Objekts können Sie die Größe und die Form der Feldquelle ändern möchten ändern. In dieser Vorrichtung sind Nachteile.
Somit kann das Problem gelöst werden (technisches Ergebnis) der beanspruchten technischen Lösung ist es, die Kraft , die auf den Leiter, in großen Entfernungen von der Quelle des Feldes zu erhöhen und um die Bewegung des Objekts entlang eines beliebigen Weges , ohne die Größe und die Form der Feldquelle zu verändern.
Das Ziel (technisches Ergebnis) wird durch das bekannte Verfahren zum Bewegen eines Objekts im Raum erreicht wird , basiert auf den Wirkungen des elektromagnetischen Feldes auf den Leiter, starr mit dem beweglichen Objekt verbunden ist , gemäß der Erfindung der Leiter in dem Raum angeordnet ist , so dass er oder ein Fragment davon die Ebene schneidet , ausgebildet Vektor der Ausbreitung des elektromagnetischen Feldes und dem Vektor der magnetischen Komponente des Feldes, während in der Leiter einen Wechselstrom mit einer Frequenz gleich oder ungerade Anzahl von Malen, bei der Frequenz des elektromagnetischen Feldes erzeugt, zu Beginn der Bewegung gesetzt und gehalten Phasenleiterstrom bewegt, so daß sie sich von Phase der magnetischen Komponente des elektromagnetischen Feldes im Absolutwert weniger
± 2k , K = 0,1,2, ..., wenn in Richtung der Quelle des Feldes bewegt, oder in dem Bereich ( 2 ) ± 2k , K = 0,1,2, ..., wenn sie in der Richtung zu der Quelle zu bewegen.
Gestelltes Problem (technische Effekt) durch die Tatsache erreicht, dass der Leiter als ein Wickeldraht hergestellt ist, sind die Windungen rechteckig, mit dem Leiter in dem Raum positioniert , derart , daß die beiden Wicklungen in dem Fragment der Strom der entgegengesetzten Strömungsrichtung senkrecht zur Ebene , gebildet durch Ausbreitungsvektor und dem Vektor elektromagnetische Feldkomponente des Magnetfelds und der Abstand zwischen den beiden Fragmenten, wie sie entlang der Ausbreitungsrichtung des elektromagnetischen Feldes gemessen wird, ist eine ungerade Anzahl von Halbwellenlängen der elektromagnetischen Feldlängen.
Gestelltes Problem (technische Effekt) wird dadurch erreicht , dass die Vorrichtung für ein Objekt im Raum bewegt , eine Quelle für elektromagnetisches Feld aufweist, wobei die Leiter fest mit dem Objekt verbunden ist und in dem elektromagnetischen Feld der Quelle und einer Stromquelle angeordnet erfindungsgemäßen Phasenvergleichseinrichtung eingeführt wird , Phasenschieber und eine Steuervorrichtung, die beiden Eingangsphasenvergleichseinrichtung und die beiden Eingangsphasenschieber sind jeweils mit zwei Stromquellenausgängen verbunden sind, die beiden Ausgänge des Phasenschiebers mit den Anschlüssen zwei Leiter verbunden ist, der Steuereingang der Vorrichtung mit dem Ausgangs Phasenkomparators verbunden ist und dessen Ausgang mit dem Steuereingang verbunden ist Phasenschieber, der Leiter in der Form ist, die Drahtspulen Wicklungsrechteckig ist und in dem Raum angeordnet, so dass die zwei Fragmentstromwicklung, die die entgegengesetzte Richtung durch den Vektor elektromagnetischen Feldausbreitungs gebildet waren senkrecht zu der Ebene ist und der Vektor der magnetischen Komponente dieses Feldes, und der Abstand zwischen diesen Einheiten entlang der Ausbreitungsrichtung des elektromagnetischen Feldes gemessen wird, ist eine ungerade Anzahl von Halbwellenlängen der elektromagnetischen Feldlängen.
Zusammenfassung erläutert die vorgeschlagene technische Lösung
Das elektromagnetische Feld, in Übereinstimmung mit der Maxwellschen Theorie ist periodisch in der Zeit und im Raum gegenseitigen Umwandlungen von elektrischen und magnetischen Feldern, das heißt Es ist eine elektromagnetische Welle (Savelyev IV Kurs für Allgemeine Physik, Band II Elektrizität - .. M: Nauka, 1970, s.372-403.). Somit erzeugt ein alternierendes magnetisches oder elektrisches Feld immer im Raum elektromagnetische Welle einer bestimmten Länge
Der Wert davon wird durch die Periode der Änderung in dem Feld bestimmt. Elektromagnetische Wellen breiten sich über weite Strecken ganz einfach erzeugt und fokussiert.
Die Formeln einer ebenen elektromagnetischen Welle wird in Vektorform geschrieben (Savelyev IV Kurs für Allgemeine Physik, Band II Elektrizität -M. Nauka, 1970, S.403 ..):
Vektoren, wo die magnetische (H) und elektrische (E) Komponenten der elektromagnetischen Wellen senkrecht aufeinander stehen und in dem dreidimensionalen Koordinatensystem der Achsen y und z jeweils x-Achse gerichtet - die Richtung der Ausbreitung der Welle (1);
N m - der Betrag der magnetischen Feldstärke der elektromagnetischen Welle;
E m - die Stärke des elektrischen Feldes der elektromagnetischen Welle;
- Frequenz der Welle;
k - Wellenzahl gleich
.
- Die Phasengeschwindigkeit der elektromagnetischen Welle;
- Die Dielektrizitätskonstante und die relative Dielektrizitätskonstante des Ausbreitungsmedium verbunden sind;
- Magnetisches konstant und die relative Permeabilität des Mediums Ausbreitungs, respectively.
Es ist bekannt, dass, Fall leitenden Körper, die elektromagnetische Welle übt Druck auf ihn (Savelyev IV Kurs für Allgemeine Physik, Band II Elektrizität -M:... Nauka, 1970, s.410-412). In der erregten Leiterstromdichte
wo
- Leitfähigkeit des Leitermaterials (inverse des spezifischen Widerstands
).
Jenseits glauben wir, dass die Richtung des Stroms in einem Leiter mit der Richtung des elektrischen Feldes auf den Leiter wirkenden zusammenfällt.
Die magnetische Komponente des elektromagnetischen Feldes wirkt auf den Draht mit Kraft:
wobei die Symbole [] das Vektorprodukt bezeichnen;
V - Volumen der Leiterbahn senkrecht zur Richtung der Wellenausbreitung.
Die Wirkungsrichtung der Kraft zusammenfällt mit der Richtung der Wellenausbreitung.
Die Kraft f ist sehr klein (Savelyev IV Kurs für Allgemeine Physik, Band II Elektrizität -M:... Nauka, 1970, s.412) und fast harte Gegenstände unter dem Einfluss seiner bewegenden umzusetzen.
Um die Kraft zu erhöhen , um einen Wert auf den Leiter wirkenden ausreichend Objekte zu bewegen, starr mit dem Fahrzeug verbunden in der beanspruchten Erfindung schlägt einen zusätzlichen Leiter AC j P. erstellen Es ist notwendig, zu führen oder das Fragment schneidet die Ebene, die durch den Vektor des elektromagnetischen Feldes und der magnetischen Komponente des Vektorfeldes ausgebildet sind. Der Leiter kann Wicklung als Draht ausgebildet sein. In diesem Fragment einer Wicklung bedeutet eine Reihe von identischen Fragmente Leiter. 3 zeigt den Querschnitt des Leiters von zwei Fragmente (Fragmente Wicklung). In diesen Fragmenten an fließt der Strom in entgegengesetzten Richtungen relativ zueinander. In dem Abschnitt in einem Gitter markiert, fließt der Strom in der Richtung von "us" in Form von Punkten - "auf uns". Die Fragmente werden in entgegengesetzte Wellen elektromagnetischen Feld angeordnet, das heißt Entfernung
gegenseitig. Unter diesen Bedingungen wirkt die Kraftvektoren an jedem der Fragmente in der gleichen Richtung.
Die Wechselspannung U P erzeugt Stromquelle in der l Spannung Leitungslänge:
das regt die Stromdichte j P Leiter:
In dem Fall , wo die Frequenzänderungswert U P und damit der Strom j p, ist gleich der Frequenz der einfallenden Welle ausgewählt (
= ) Die Stärke der Kraft F auf den beiden Fragmente von Führungs handelt, und ist der größte ist:
Ausdruck (9) betont , dass in Anbetracht der Tatsache , daß der Leiter durch die Quelle elektrischer Energie, auf der Website veröffentlicht, kann die elektrische Feldstärke E P> E, auf die Größe der Kraft f der Haupteinfluss vorgesehen sein, die auf den Leiter wirkt , hat einen Strom j P (nicht j).
Wenn das Verhältnis der Phasenwerte j P und N , wenn der Leiter in Bezug auf das elektromagnetische Feld Antriebsquelle konstant (Kreuzprodukt [j
H] (9) konstant ist), die unveränderliche Größe und Richtung der Kraft, die auf den Leiter wirkt. Die Kraft f Modulo ein Maximum , wenn die Größe und j p H der Phase oder um einen Betrag abweichen
(Abbildung 4). Somit p der Auswahlphase Verhältniswerte von H und J kann die Größe und Richtung der Kräfte einzustellen auf dem Leiter f wirkt.
Angenommen, daß für ein festes Objekt in dem Verhältnis der Stromleiter und die magnetische Komponente der elektromagnetischen Welle gut gewählt wird, das heißt, Richtung der Kraft zu der gewünschten entspricht, und ihr Wert maximiert. Bei Bewegung des Drahtes entlang des Vektors der Ausbreitung der elektromagnetischen Felder in der Ferne
R in Bezug auf die Quelle der elektromagnetischen Welle zwischen dem Phasenstrom in einem Leiter j p und der Phase der magnetischen Komponente des elektromagnetischen Feldes H erscheint eine Phasenverschiebung gleich
Diese Verschiebung führt zu einer Verringerung und durch den Leiter in einem Abstand größer als die Hälfte der Wellenlänge bewegt, und die Richtung der Kraft, die auf den Leiter wirkenden zu ändern. In dem Ausdruck (10) wird angenommen, dass die Positionsvektoren der elektrischen und magnetischen Komponenten eines elektromagnetischen Welle in Raum und Zeit konstant ist. Andernfalls wird der Wert von R größer als oder weniger als eine halbe Wellenlänge in Abhängigkeit von der Drehrichtung der Vektoren und der Objektrichtung. In jedem Fall, um sicherzustellen, dass die gewählte Richtung und Größe der Kräfte, die auf den Leiter wirkenden muss am Anfang der Bewegung ausgewählt werden, und während der Relativbewegung des Leiters des elektromagnetischen Feldes Quelle die Phase des Stroms in dem Leiter zu korrigieren. Dieser Vorgang sollte während der Phasenänderung des elektromagnetischen Feldes in bezug auf die Phase des Stroms in einem Leiter, um einen Betrag, so oft wie möglich, aber mindestens einmal durchgeführt werden, . so eingestellt zu Beginn der Bewegung und gehalten Phasenstrom in einem Leiter bewegt, so dass sie von der Phase der magnetischen Komponente des elektromagnetischen Feldes im Absolutwert unterscheidet, war weniger ± 2k , K = 0,1,2, ..., wenn in Richtung der Quelle des Feldes bewegt, oder in dem Bereich ( 2 ) ± 2k , K = 0,1,2, ..., wenn sie in der Richtung zu der Quelle zu bewegen.
Da die Geschwindigkeit des Objekts ist viel kleiner als die Ausbreitungsgeschwindigkeit von elektromagnetischen Wellen, eine solche Anpassung ist möglich, nach bekannten Methoden.
Um beispielsweise einen gewünschten Wert des Phasenstroms in dem Leiter zu halten kann ein Verfahren verwendet werden, basierend auf einer direkten Messung des Phasenfehler, die ankommenden elektromagnetischen Wellen und den Strom in dem Leiter zu führen. Dazu ist ein Meßleiter stimmen die Form und die Abmessungen, die mit den Windungen der Form und den Abmessungen der Leiterschleifen (6). Messung der Phasendetektor die Phasendifferenz eines Stroms erregt durch das elektromagnetische Feld in den Meßleiter und den im Leiter Stromquelle erzeugte Strom und die Phase des Stroms in einem Leiter ändert, sucht nach den gewünschten Phasenverhältnis Bedingungen anzupassen.
Die Gleichheit der elektromagnetischen Wellenfrequenzen und Stromleiter p ist keine Voraussetzung. Die gewünschte Kraftvektor sein kann und in der Leiter eine Folge von Impulsen mit der Frequenz Schaffung p = / (2k + 1), wobei k = 1,2, ..., d.h. in einer niedrigeren Frequenz ungerade Anzahl von Malen .
Um eine Bewegung des Objekts in jeder Richtung und entlang einer oder Pfadobjekt muss mindestens drei Vorrichtungen bieten die beschriebenen Verfahren zum Bewegen in Raum Umsetzung und das Objekt wird durch mindestens drei Quellen elektromagnetischer Felder mit unterschiedlichen Richtungen bestrahlt.
Somit kann das vorgeschlagene Verfahren deutlich, die Kraft zu erhöhen auf den Leiter wirkenden im elektromagnetischen Feld angeordnet ist, und einem seiner Bewegungsbahn zu schaffen, ohne die Größe und Form der Feldquelle zu verändern.
Die Erfindung wird durch die folgenden Zeichnungen veranschaulicht.

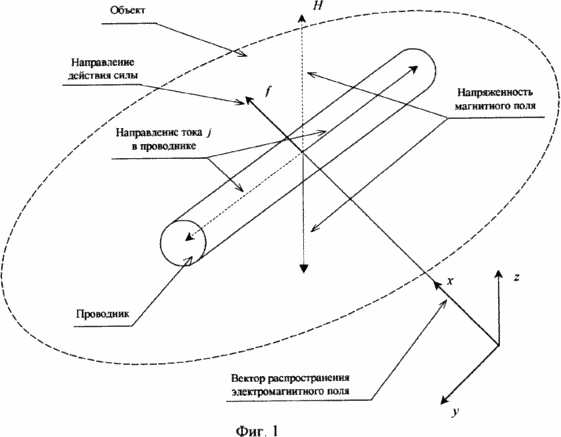

1 - Einwirken auf den Magnetleiter (H) Komponente eines einfallenden elektromagnetischen Welle zu ihm, und dies geschieht, wenn die Kraft f in der bekannten analogen Verfahren; Faktoren Vektoren des gleichen Typs (feste oder gestrichelte Linien) identifiziert, die gleichzeitig wirken.

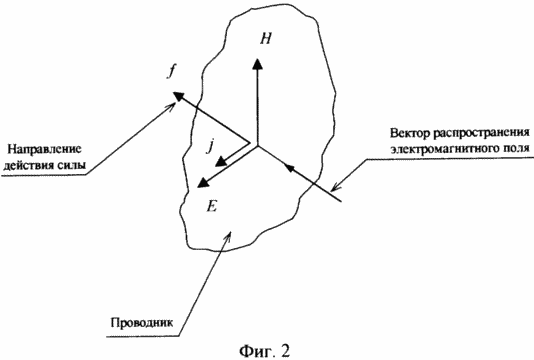

2 - die Vektoren des elektromagnetischen Feldes (H, E) ein Strom j, Kraft f, in engster Weise auf den Leiter wirkt.

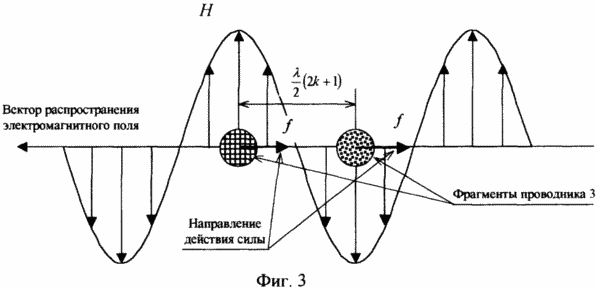

3 - einen Querschnitt des Wicklungsdrahtes in dem elektromagnetischen Feld, die vorgeschlagenen technischen Lösungen zu erklären.

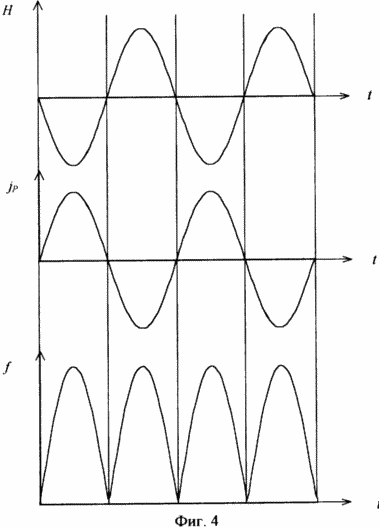

4 - Qualität gegenseitigen Verhältnis der H, j p, f in der beanspruchten technischen Lösung.

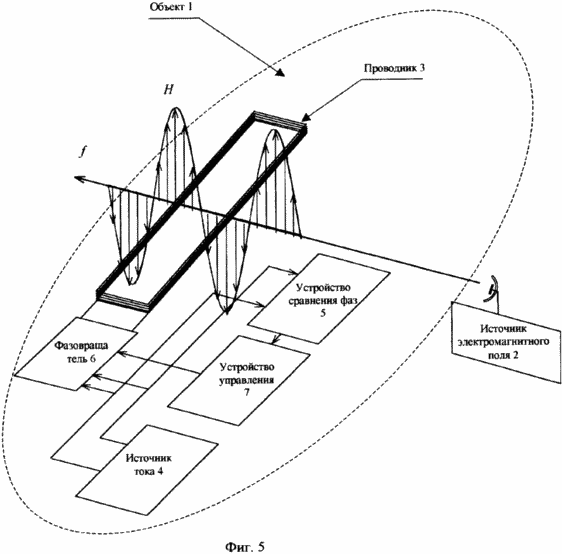

5 - Funktionsdiagramm der Vorrichtung für ein Objekt im Raum bewegt, die die beanspruchten Verfahren implementiert.

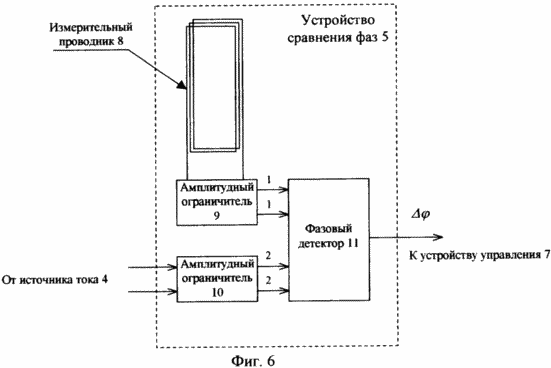

6 - ein Funktionsdiagramm des Phasenkomparators 5.

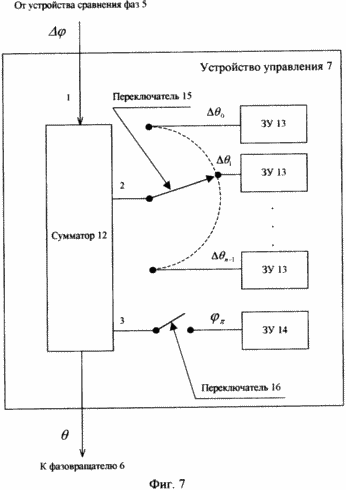

7 - Funktionsdiagramm der Steuereinrichtung 7.
Eine Vorrichtung, die das beanspruchte Verfahren zum Bewegen eines Objektes im Raum implementiert, enthält (5) das Objekt 1, die Quelle des elektromagnetischen Feldes 2 die Leiter 3, fest mit dem Gegenstand 1 verbunden ist, die Stromquelle 4, den Phasenkomparator 5, dem Phasenschieber 6, die Steuerung 7 Explorer 3 ist in dem elektromagnetischen Feld der elektromagnetischen Feldquelle 2 zwei Phasenschieber-Eingang 6 Eingangs Phasenkomparator 5 und die zwei sind jeweils mit zwei Ausgängen der Stromquelle 4, zwei Ausgänge des Phasenschiebers 6 an die beiden Anschlüsse des Leiters 3 verbunden sind, die Steuereinrichtung 7 mit dem Eingang Ausgangskomparator verbunden ist Phase 5 und dessen Ausgang mit dem Steuereingang des Phasenschiebers 6. der Leiter als Draht ausgebildet ist, verbunden Windungen von denen eine rechteckige Form Wicklung und ist in dem Raum angeordnet, so dass die zwei Fragmentstrom, der die entgegengesetzte Richtung senkrecht zur Ebene ausgebildet waren Wicklung durch die Ausbreitungsrichtung des elektromagnetischen Feldes und dem Vektor der magnetischen Komponente dieses Feldes und dem Abstand zwischen den beiden Fragmenten, wie sie entlang der Ausbreitungsrichtung des elektromagnetischen Feldes gemessen wird, ist eine ungerade Anzahl von Halbwellenlängen der elektromagnetischen Feldlängen.
Phasenvergleichseinrichtung 5 umfasst (Figur 6) Meßleiter 8, einen Amplitudenbegrenzer 9, Amplitudenbegrenzer 10, einen Phasendetektor 11, den Messleiter 8 über die Amplitude 9 Begrenzers an die beiden ersten Eingänge des Phasendetektors 11 verbunden ist, zwei Eingänge des Amplitudenbegrenzers 10 sind die Eingänge Gerät und seine zwei Ausgangsanschlüsse an einen zweiten Eingang des Phasendetektors verbunden sind, der Ausgang des Phasendetektors 11 ein Ausgabegerät.
Die Steuereinrichtung 7 weist (Figur 7), einen Addierer 12, Speichereinheit (Speicher) 13 und 14, Schalter 15, Schalter 16 und der erste Eingang des Addierers eingegeben wird, und dessen Ausgang - Ausgabe-Steuereinheit, einen Speicher 13 mit einem zweiten Eingang des Addierers 12 durch den Schalter 15 und einen Speicher 14 zum dritten Eingang des Addierers 16 über einen Schalter verbunden.
Die Vorrichtung kann unter Verwendung der folgenden bekannten Elemente durchgeführt werden.
elektromagnetische Feld Quelle 2 - der Generator für elektromagnetische Felder (Savelyev IV Kurs für Allgemeine Physik, Band II Elektrizität -M. Nauka, 1970, s.413-414, 403 ..).
Explorer 3, 8 Messleiter - ein Leiter eines gut leitenden Material.
Die Stromquelle 4 - Wechselstromquelle (Verzeichnis auf den Grundlagen der Radartechnik, Ed V.V.Druzhinina Military Publishing House, 1967 s.244-246 ...).
Der Phasenschieber 6 - als Phasenabschnitt mit einer Brückenverbindung (Manual Radar Red M.Skolnik, -M Sov.radio 1977 s.261-262 ...) ausgelegt.
Amplitudenbegrenzern 9 und 10 - Amplitudenbegrenzer-Verstärker (.. Handbuch zu den Grundlagen der Radartechnik, Ed VV Druzhinin Militär-Verlag, 1967 s.226-228.).
Der Phasendetektor 11 - Phasendetektor (.. Handbuch zu den Grundlagen der Radartechnik, Ed VV Druzhinin Militär-Verlag, 1967, S.385, ris.8.35.).
Der Addierer 12, Speichereinrichtungen 13, 14, 15 Schalter, 16 - die Standard-Digital Geräte (Integrated Circuits Handbook, ed T.V.Tarabrina, -M. Radio- und Communications, 1984 ..).
Das erfindungsgemässe Vorrichtung arbeitet wie folgt.
elektromagnetische Strahlungsquelle 2 in einer gewünschten Richtung erzeugt ein elektromagnetisches Feld mit einer Frequenz . Die Bestimmungen der magnetischen und elektrischen Komponenten der elektromagnetischen Welle ist in Raum und Zeit konstant. Der Leiter 3 wird in dem elektromagnetischen Feld und der Quelle 2 darin über die Stromquelle 4 erzeugt einen elektrischen Wechselstrom mit einer Frequenz liegt Seite Der Messleiter 8 Phasenkomparator 5, in dem gleichen elektromagnetischen Feld durch einen Strom proportional zu der Änderungsrate der magnetischen Komponente des elektromagnetischen Feldes angeregt befindet. Elektrische Oszillationsausgabe vom Messleiter 8 wird in dem Amplitudenbegrenzer 9 auf einen Standardwert verstärkt und wird als ein Referenzsignal für den ersten beiden Eingängen des Phasendetektors 11, zwei zweite Eingangs in dem Amplitudenbegrenzer begrenzt 10 von der Stromquelle mit dem Sollwert der elektrischen Schwingungsausgangs 4 gefütterten geliefert . der Spannungsausgang von dem Phasendetektor 11, proportional zu der Phasendifferenz
Strom in dem Leiter 3 und der Messstrom in einem Leiter 8 mit der Steuereinrichtung 7 zugeführt, die ein Steuersignal für den Phasenschieber bildet 6. Dieses Steuersignal proportional zu dem Winkel
Definiert durch den Addierer 12 in Übereinstimmung mit dem Ausdruck:
wo
, N - die Anzahl der diskreten Änderungen in der Kraft, die auf den Leiter wirkt, ist es der Anzahl Speicher 13 gleich;
= 0 oder In Abhängigkeit von der Bewegungsrichtung des Objekts (von der Quelle oder einem elektromagnetischen Feld daran, respectively).
In jedem der n Stücke von Speicher 13 aufgezeichneten Werte
k. Anschluss über einen Schalter 15 eines Speichers stellt eine Änderung in der
k und steuern somit die Menge an Kraft , die auf den Leiter wirkt.
Der Speicher 14 wird erfasst und gespeicherte Wert gleich . Je nach Stellung des Schalters 15 kann dieser Wert kann in dem Addierer 12 zu dem Wert addiert
in dem Ausdruck (11). Dies wählt die Richtung des Stroms in der Drahtstärke und damit die Richtung der Bewegung des Objekts 1.
Somit ist die Steuereinheit 7 aus ein Steuersignal für den Phasenschieber 6 bildet, der im wesentlichen ein Signal, das die Bewegung des Objektes steuert.
Der Rotator 6 unter der Wirkung des Steuersignals ändert die Phasenstrom j P, auf den Leiter eingespeist 3. Die Wechselwirkung der magnetischen Feldkomponente H j P und die Stromleiter 3 auf den Fragmenten Kräfte resultierende Leiter 3 und starr zugeordnete Objekt 1 in eine lineare Bewegung in Übereinstimmung von der Steuereinrichtung 7 Parameter ausgewählt.
Somit ermöglicht die beanspruchte Vorrichtung deutlich die Kraft, die auf den Leiter in dem elektromagnetischen Feld befindet sich erhöhen, und jede Bewegungsbahn fest zugeordnete Objekt zu schaffen, ohne die Größe und Form der Feldquelle zu ändern.
FORDERUNGEN
Verfahren zur Herstellung eines Objekts im Raum bewegt, basierend auf der Wirkung des elektromagnetischen Feldes auf den Leiter, starr mit dem beweglichen Objekt verbunden ist, wobei der Leiter in dem Raum angeordnet ist, so dass er oder Fragment davon schneidet die Ebene, die durch den Vektor der elektromagnetischen Feldverteilung und des Vektors der magnetischen Komponente dieses Feldes gebildet somit Erzeugen des Leiters ein Wechselstrom mit einer Frequenz gleich der Frequenz des elektromagnetischen Feldes am Anfang Bewegung gesetzt und gehalten Phasenstrom in einem Leiter bewegt, so dass sie von der Phase der magnetischen Komponente des elektromagnetischen Feldes im Absolutwert unterscheidet, ist in dem Bereich (0,
) Bei der in der Richtung der Feldquelle bewegt, oder in dem Bereich ( 2 ) Wenn es in Richtung zur Quelle bewegt wird. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß der Leiter in der Form von Drahtwicklungen ist, die Wicklungen eine rechteckige Form haben, und der Leiter ist in dem Raum angeordnet ist, so dass die beiden Teile der Spule, in der Strom fließt in die entgegengesetzte Richtung, senkrecht zu der Ebene, die durch den Vektor gebildet Ausbreitung des elektromagnetischen Feldes und dem Vektor der magnetischen Komponente dieses Feldes und dem Abstand zwischen den beiden Fragmenten, wie sie entlang der Ausbreitungsrichtung des elektromagnetischen Feldes gemessen wird, ist eine ungerade Anzahl von Halbwellenlängen der elektromagnetischen Feldlängen.
Eine Vorrichtung für ein Objekt im Raum bewegt, mit: einer Quelle des elektromagnetischen Feldes, der Leiter fest mit dem Objekt verbunden ist und in dem elektromagnetischen Feld der Quelle und einer Stromquelle liegt, dadurch gekennzeichnet, daß die inkorporierte Meßleiter zwei Amplitudenbegrenzer, einen Phasendetektor, Phasenschieber, die Steuereinrichtung, wobei die beiden Eingänge des Phasenschiebers und der beiden Eingänge eines Amplitudenbegrenzers mit den beiden Ausgängen der Stromquelle verbunden sind, die beiden Ausgänge des Phasenschiebers mit den beiden Anschlüssen des Leiters verbunden ist, die beiden Ausgänge des Messleiter mit den zwei Eingängen eines anderen Amplitudenbegrenzer verbunden sind, sind mit den Eingängen der Phasendetektorausgang die Ausgänge der Amplitudenbegrenzer verbunden die mit dem Eingang der Steuereinrichtung verbunden ist, dessen Ausgang mit dem Steuereingang des Phasenschiebers verbunden ist, der Leiter und der Messleiter als Wicklungsdrahtspulen ausgebildet, die in ihrer Form rechteckig sind, und sind im Raum angeordnet, so dass die zwei Stücke von jeder der Wicklungen, ein Strom, der das Gegenteil hat Richtung waren senkrecht zur Ebene durch den Vektor der Ausbreitung des elektromagnetischen Feldes und dem Vektor der magnetischen Komponente dieses Feldes und dem Abstand zwischen den beiden Fragmenten gebildet, wie es entlang der Ausbreitungsrichtung des elektromagnetischen Feldes gemessen wird, ist eine ungerade Anzahl von Halbwellenlängen der elektromagnetischen Feldlängen.
