Erfindung
Russische Föderation Patent RU2084258
Wärmekraftmaschine
Name des Antragstellers: Klimenchenko Igor
Name des Erfinders: Klimenchenko Igor
Der Name des Patentinhabers: Klimenchenko Igor
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.11.22
Verwendung: als Spielzeug "Perpetuum mobile", das mit Wasser frei in einem Behälter schwimmt und ständig gedreht wird, erfordert nur periodisch Wasser nachgefüllt. Motor ist so konzipiert, in Umgebungsbedingungen zu arbeiten und eine veränderliche Drehgeschwindigkeit von 1 bis 3 Umdrehungen pro Minute in Abhängigkeit von der Wassertemperatur und der Luftfeuchtigkeit. Der Motor kann als Trainingsmodell verwendet werden, um die Gesetze der Physik zu zeigen, insbesondere das Gesetz der Erhaltung der Energie. Zusammenfassung der Erfindung: das Motorgehäuse wird überwiegend in der Form einer zylindrischen Form ausgebildet, die die Kammer abdeckt. Die Gehäuseabschnitte sind, in Kontakt mit den Kammern, die durch den Wärmeübergang vorgesehen ist, die von sich bewegenden Luft im Inneren Kammern den Fluss des thermodynamischen Prozesses gewährleistet. An der Außenseite des Motorgehäuses hat Vorsprünge, die Drehmoment erzeugen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf die Lichtindustrie, die Spielzeug und Souvenirs produziert, kann aber auch in Schulen als visuelle Hilfe für Physik verwendet werden.
Wärmekraftmaschine bekannt , umfassend eine abgedichtete Kammer und paarweise um die geometrische Drehachse des Motors und gefüllt mit flüchtiges Kühlmittel, wie Ether symmetrisch angeordnet sind , und die Kanäle zum Verbinden jedes Paar symmetrisch angeordnete Kameras [1]
Dieser Motor ist der nächste Analogon dieser Erfindung in technischen Wesen. Allerdings ist der bekannte Motor sehr komplex gestaltet.
Das technische Ergebnis in der beanspruchten Erfindung erreicht wird , ist die Struktur zu vereinfachen.
Dieses technische Ergebnis in einer Wärmekraftmaschine zu erhalten, um eine hermetische Kammer, symmetrisch und paarweise um die hermetische Motordrehachse angeordnet und mit flüchtigen Kühlmittel, wie Ether gefüllt, und die Kanäle für jedes Paar symmetrisch angeordnete Kameras verbinden, hat es eine Abdeckung Kamera wasserdichtes Gehäuse, vorzugsweise eine zylindrische Form, deren Innenwände in Kontakt mit den Kammern und sind an der Außenseite des Gehäuses Vorsprünge Drehmoment zu erzeugen befindet.
Das Motorgehäuse kann als frei schwebende Körper konfiguriert werden.
Aufgrund des Vorhandenseins von mehreren Kameras Motor hat eine ziemlich komplizierte Konstruktion.
AUFGABE DER ERFINDUNG Motorkonstruktion zu vereinfachen, für die bekannte Wärmekraftmaschine eine hermetische Kammer mit Ether gefüllt ist, versehen mit einem wasserdichten das Kameragehäuse bedeckt, beispielsweise zylindrischer Form, dessen Innenwände in Kontakt mit den Kameras und der Außenseite Vorsprünge Drehmoment durch die beigefügten zu erzeugen daran die Auftriebskraft des Wassers. Dieser Motor enthält nur zwei Kammern, wie in dem Stand der Technik Mindestanzahl von vier Kammern.
Umsetzung des Gehäuses in der Form von frei schwebenden Körper weiter vereinfacht den Motor, wie es aus den Lagern und Stützen befreit.
 |
 |
 | |

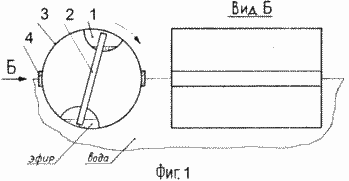

Die Erfindung wird durch Zeichnungen veranschaulicht, wobei Fig. 1a zeigt einen Zweikammermotor mit Vorsprüngen in Form von Overlays floating, einer Seitenansicht, Fig. 1b ist die gleiche, von vorne, Fig. 2 Ausführung durch Vorsprünge Ovalität Gehäuse, Fig. 3 a, b, c Diagramme zur Erläuterung des Betriebs des Motors.
Wärmekraftmaschine umfasst eine hermetisch abgedichtete Kammer 1, die paarweise und Kanal 2 verbunden sind, um die geometrische Drehachse des Motors symmetrisch angeordnet. Verdampfungskammer 1 mit Kühlmittel, wie Ether gefüllt. Der Motor ist mit einer wasserdichten 3 ausgestattet ist, Wand des Kameragehäuses bedeckt, ist in Kontakt mit der Kamera für die Wärmeübertragung. 3 ist an dem Gehäuse befestigt, in den meisten Ausführungsformen der zylindrischen Form, kann jedoch verwendet werden und die Form eines Rotationsellipsoids, einer Kugel, polygonales Prisma und andere.
Gehäuse Benetzbarkeit wird in bekannter Weise beispielsweise dadurch erreicht seine absorbierende Papierwickel. Der Motor kann in Lagern auf einer Basis montiert werden, der nicht eine grafische Erläuterung bedarf, oder als frei schwebende Körper ausgebildet (Fig. 1), das effizienter ist.
4 sind Vorsprünge an den Seitenflächen des Motorgehäuses in einem Kissen gebildet (Fig. 1) oder Rundung durch den Körper gebildet (Fig. 2).
Der Motor ist so konzipiert , in Umgebungsbedingungen zu arbeiten, bei Temperaturen im Bereich von etwa 18 o C bis 30 o C. Unter diesen Bedingungen aufgrund der Verdampfung der Oberfläche der oberen Kammer, die durch 1-2 in der Luft Grad kälter als die Oberfläche der Unterseite der Kamera im Wasser. Um den Temperaturunterschied zwischen den Kameras zu erhöhen, die die Drehung des Motors beschleunigt, kann das Wasser erhitzt werden. Dementsprechend wird der Temperaturabfall des Äthers Dampfdruck in der unteren Kammer größer ist als der Ober- und Unterseite der flüssigen Luft in der oberen Kammer zusammengedrückt wird.

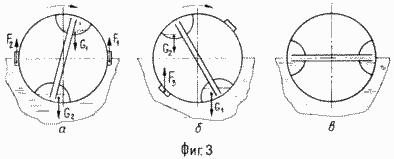

Zu der Anfangszeit, wie in Fig. 1 und 3a, versetzt die Kamera Gieren in der Drehrichtung, so wird die Luft in der rechten Seite der oberen Kammer entladen wird , sein eigenes Gewicht G, der Drehmotor dreht im Uhrzeigersinn entsteht. Wenn es nach der etwa die Hälfte der Masse der Luft in der oberen Kammer keine Vorsprünge Leakage waren, nahm Doppelkammermotor "tot" Position, wie in Fig. 3c. Diese Temperatur der Kammer ausgerichteten Position und der weiteren Drehung des Motors wird unmöglich. Die Projektionen auch Motordrehung verzögert, da sie das Bremsmoment aufgrund des Auftriebs ( "Archimedes" Kraft) F I, die wiederum erhöht sich im Vergleich mit abnehmender Kraft F 2 erstellen. Dies liegt daran, wenn Sie im Uhrzeigersinn drehen, den Umfang der rechten Projektion erhöht sich vertieft und nimmt links. Somit aufgrund der Siphon ausfällt Vorsprünge in die obere Kammer größere Menge Ether, um das Gewicht G 1 , die ausreichend ist , um die Kraft der Kraft F 1 und C 2 Gewichts der Esterresten in der ehemaligen Kammerboden zu überwinden, die nach oben bewegt.
Nach dem Überqueren der vertikalen Achse der unteren Lippe (siehe. Abb. 3b) "Archimedes" Kraft F 3 erzeugt ein Drehmoment, das Drehung fördert. Unter der Wirkung der beiden Kräfte G und F 1 - 3 - Motor endet schnell eine Wendung zu 180 o, um die Position der Figur einnimmt. 3a, und der Zyklus wiederholt.
Die Erfindung ist gültig Probe , deren Drehzahl in Abhängigkeit von den Umgebungsbedingungen (Wassertemperatur, Luftfeuchte) beträgt 1,8 / min hergestellt.
FORDERUNGEN
Motor thermische abgedichtete Kammer enthält, die symmetrisch und paarweise um die geometrische Drehung der Motorachse angeordneten und mit flüchtigen Kühlmittels wie Ether gefüllt, und die Kanäle zum Verbinden jedes Paar symmetrisch angeordneten Kammern, dadurch gekennzeichnet, dass sie eine Abdeckung Kammer wasserdichtes Gehäuse vorteilhafterweise zylindrische Innenwand aufweist, Kammern, die in Kontakt mit und angeordnet an der Außenseite des Gehäuses Vorsprünge Drehmoment zu erzeugen.
Motor nach Anspruch. 1, dadurch gekennzeichnet, daß das Gehäuse als eine freie Schwimmkörper ausgebildet ist.
