Russische Föderation Patent RU2270342
Axialkolbenmotor

Axialkolbenmotor. Alternative Antriebe. Alternative Antriebsvorrichtung. Neue Arten von Motoren. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. Axialkolbenmotor. Russische Föderation Patent RU2270342

Name des Antragstellers: Mamarin Feofanovich Gennady (RU); Mamarin Heorhi (RU)
Name des Erfinders: Mamarin Feofanovich Gennady (RU); Mamarin Heorhi (RU)
Der Name des Patentinhabers: Mamarin Feofanovich Gennady (RU); Mamarin Heorhi (RU)
Korrespondenzanschrift: 624203, Region Sverdlovsk, Forest Street .. Lenin, 43, kv.4, GF Mamarinu
Startdatum des Patents: 2004.08.16

Das Gerät ist in der Technik für den Einsatz in den pneumatischen Kolbenmotoren. Axialkolbenmaschine weist ein Gehäuse in dem Zylinderblock montiert mit Kolben mit Doppelwirkung, Zwei-Wege-Welle in Wechselwirkung mit dem Rotor-Verteiler Spur. Der Drehverteiler wird als Welle mit Radial- und Z-förmige Längsnuten auf seiner zylindrischen Oberfläche hergestellt und starr befestigt integral darauf mit dem Zweiwegeventil und Spurfenster Welle in Wechselwirkung mit Nuten der Welle entspricht. Verteilerrotorwelle ist mit einem oder zwei Schäfte vorgesehen. Vereinfacht Design und erweiterter Funktionalität.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft den Maschinenbau und kann mit Hubkolben Übertragung durch gekrümmte Oberflächen in Maschinen verwendet werden.

Bekannte Axialkolbenmotoren (japanische Patentanmeldung №60-50993, MKI F 04 B 25/04, opubl.1985 Stadt und RF - Patent №2000441 von 13.05.1991, Kl. F 01 B 3/02) , die in dem Gehäuse montiert Blockzylinder mit Kolben doppeltwirkend, ruht durch Kugellager auf einer geneigten Scheibe, starr mit der Welle verbunden.

Der Nachteil einer solchen Vorrichtung ist ein hoher Metallgehalt und einem niedrigen Drehmoment durch einen Wandlermechanismus Einweg verursacht wird , und die Komplexität der Herstellung und die Längskanäle.

Bekannte und Axialkolbenmaschine (AS USSR №477250 von 1970.08.04 Stadt, Kl. F 02 G 1/02), mit einem Körper, in dem Zylinderblock montiert ist mit einem doppelt wirkenden Kolben kooperiert mit der Zwei-Wege - Welle Rotor-Verteiler Spur ausgestattet mit Zu-, Ab- und Verteilung Fenster, durch Längskanäle verbunden. Längskanäle gruppiert in zwei Gruppen alternierend durch radiale Kanäle in der Zuführungszone angeordnet ist und in der Verteilungszone.

Der Nachteil einer solchen Vorrichtung ist die Komplexität der Herstellung von Längskanälen Herstellung von Innenkeilen an den Enden der Welle anstelle der traditionellen Auskleidung stimuliert als Längsbohrung von Kanälen freien Enden der Welle erfordert , und wird durch seine Länge begrenzt.

Die vorliegende Erfindung hat zum Ziel , diese Nachteile zu beheben.

Dies wird dadurch erreicht , dass in der bekannten Axialkolbenmaschine, in dem Gehäuse angebracht ist mit einem Zylinderblock mit Kolben der Doppelwirkung umfasst, Zweiweg-Welle mit dem Rotor-Verteilerbahn zusammenwirkenden, versehen mit Einlass-, Auslass- und Verteilungsfenster miteinander durch Längskanäle in der beanspruchten technischen Lösung einer Rotations der Verteiler als Welle mit Radial- und Z-förmige Längsnuten auf seiner zylindrischen Oberfläche ausgebildet ist und starr befestigt integral mit dem zwei~~POS=TRUNC und Spurfenster darauf Welle in Wechselwirkung mit Nuten der Welle entspricht. Verteilerrotorwelle kann mit einem oder zwei Zwischenlagen vorgesehen sein.

Herstellung von Nuten in der zylindrischen Oberfläche der Walze durch Mahlen und heiß mit Preßsitz auf der Spulenwelle erheblich die Komplexität des Rotorverteiler Herstellung verringern und ermöglichen es Schaft zu liefern.

Axialkolbenmotor

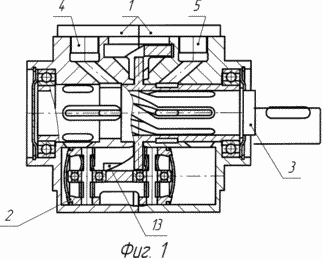

Figur 1 zeigt einen Axialkolbenmotor, Längsschnitt

Axialkolbenmotor

2 - ein Rotor-Verteiler Längsschnitt

Axialkolbenmotor

3 - die Drehverteilerkanäle in der Verteilerzone, die Querschnitts

Axialkolbenmotor

4 - die gleiche in dem Einlaß und Auslaßdurchgänge Zone Querschnitt.

Die Motor-Halbschalen 1 sind zwei doppeltwirkenden Kolben angeordnet, 3 Drehventil gelegen und mit Löchern 4 und 5 für die Zu- und Abfuhr von Druckluft Abgas vorgesehen. Der Drehverteiler besteht aus einer Welle 6 und starr ist integral daran angebrachten Schieber 7 auf der zylindrischen Oberfläche mit radialen Welle 8 und Z-förmige Längsnuten 9 Verbindungskanäle phasenverschoben. Die Spule ist mit einer Welle Zweiweg-Pfad 10, Ringnut 11 und Fenster 12 versehen, mit entsprechenden Nuten der Welle zusammenwirkt. Die Halbschalen Zylinder am Ende des Hubs der Kolben sind die Abluftkasten 13. Die Welle des Rotors Verteiler 14 mit einem Schaft versehen ist.

Axialkolbenmaschine arbeitet wie folgt. Druckluft wird eingeführt in die Öffnung 4 und weiter in den Einlassverteilungskanal gelangt in den Hohlraum des Kolbens und drückt den Kolben 2. Der Kolben über Lager Welle mit der Spur 10 des Rotor-Verteiler zusammenwirkt 3 und bringt es in eine Drehung. Am Ende des Hubs öffnet die Auslaöffnung 13 und Abluft teilweise durch den Schlitz und in die Halbschalen 1 und teilweise durch die Verteilerkanäle und die Austrittsöffnung 5 in der Atmosphäre ist.

Die erfindungsgemäße Axialkolbenmaschine hergestellt und auf der bestehenden industriellen Anlagen getestet. Die Hauptkomponenten geprüft Tauglichkeit.

Ergebnisse für Patentrecherchen und die Möglichkeit der praktischen Realisierung der kumulativen Perforationskanone erklärt erlauben die Einhaltung der Bedingungen der Patentierbarkeit zu schaffen, nämlich Neuheit, erfinderische Tätigkeit und gewerbliche Anwendbarkeit.

FORDERUNGEN

  1. Axialkolbenmaschine im Gehäuse Zylinderblock mit Kolben mit Doppelwirkung, die mit einer doppelseitigen Wellenbahn des Rotorverteiler mit Einlaß-, Auslaß- und Verteilungsfenster, verbunden mit Längskanälen ausgestattet montiert ist, dadurch gekennzeichnet, daß der Drehverteiler als Welle mit radialem gemacht und Z-förmige Längsnuten auf seiner zylindrischen Oberfläche und starr befestigt integral darauf mit dem zwei~~POS=TRUNC und Spurfenster Welle in Wechselwirkung mit Nuten der Welle entspricht.

  2. Axialkolbenmaschine nach Anspruch 1, dadurch gekennzeichnet, daß die Verteilerwelle des Rotors mit einer oder zwei Schäfte vorgesehen ist.

Druckversion
Erscheinungsdatum 18.12.2006gg
