Erfindung
Russische Föderation Patent RU2170836
Rotary Verbrennungsmotor "RD-T / 3"
Name des Antragstellers: Vladimir Denisov Nikitivich; Potashnikov Lev; Ksenevich Vyacheslav Antonowitsch; Lutoshin Alexander A.
Name des Erfinders: Vladimir Denisov Nikitivich
Der Name des Patentinhabers: Vladimir Denisov Nikitivich; Potashnikov Lev; Ksenevich Vyacheslav Antonowitsch; Lutoshin Alexander A.
Korrespondenzanschrift: 443093, Samara, ul.M.Toreza, 29, kv.43, pat.pov.N.I.Maksimovu
Startdatum des Patents: 1999.11.03
Die Erfindung betrifft den Maschinenbau, insbesondere für Verbrennungsmotoren, eine Anpassung der Arbeitsvertiefung des Verdrängers aufweist. Die Erfindung ermöglicht die Haltbarkeit zu erhöhen, die Kosten zu reduzieren, die Verbesserung der Kompaktheit und den Wirkungsgrad des Motors. Die Drehmaschine weist ein Gehäuse mit Endkappen, in einer Prozesskammer gebildet darin, wobei der Verdränger dreieckförmig, mit einer Exzenter-Antriebsmechanismus und der Korrekturwelle ventillose Gasübertragungssystem, die inneren und äußeren Zahnräder kämmen. Treibkorrektor auf eine exzentrische Drehung durch Lager aufgehängt ist, verbunden ist, starr mit Querträger und der Abtriebswelle und in der Arbeitskammer elliptische Form positioniert. Unterstützt Rotation mit elliptischen Oberflächen der Arbeitskammern zusammenwirken. Exzentrische Drehung durch den Korrektor mit der Möglichkeit der entgegengesetzten Kurbelwellendrehung mit dem Übersetzungsverhältnis 1 auf einem Träger suspendiert: 1 beträgt. Treibladungs gedreht wird relativ zur Kurbelwelle mit einem Übersetzungsverhältnis von 1: 3.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft den Maschinenbau, insbesondere für Verbrennungsmotoren, eine Anpassung der Arbeitsvertiefung des Verdrängers aufweist.
Bekannte Drehkolbenverbrennungsmotor, eine rotierende Exzenterwelle, die 3 - seitig Treibmittel auf epitrohoidnoy Pfad bewegen , indem in ihm, mit Innenverzahnung, und während die Leistung der Ölpumpe Funktion (siehe. AS USSR 179118) Synchronisierung Gang.
Bekannten Maschine Rotationskolben mit epitrohoidnoy Fläche für das Treibmittel ein konstruktives Element des Rotors in Kontakt mit dem einheitlich fixiert ist auf den Rollen Umfang des Körpers (vgl. AS USSR N 1.315.624).
Die Hauptnachteile des Drehkolben - Brennkraftmaschine mit polyedrischen cage Treibmittel und Getriebe Bereitstellen Bewegung von Flächen auf der gedehnten Epitrochoide aber geringe Verarbeitbarkeit während der Herstellung des Gehäuses einen Hohlraum epitrohoidnoy Konfiguration liefert keine Dichtung zwischen den Teilen der Verbrennungskammer ein höherer Druck Produktgemisch Verbrennungs umfassend Gaskammer in dem Teil, der aus der Freisetzung entfernt wurde, und eine untere Druck sie umgebenden Teil der Verbrennungskammer freizusetzen. Unvermeidbare mit Bypassgas aus dem Hochdruckbereich zu gering und ihre anschließende Freisetzung in die Atmosphäre verringert den Wirkungsgrad der Verbrennung und die Umwandlungsoperation führt zu einem Verlust von Kraftstoff durch vorzeitige Freisetzung unverbrannter Verbrennungsprodukte. In diesem Fall zu einem Verbrennungsluftanteil des Kraftstoff übertragen sie schafft eine höhere Temperatur, die auf der Dichtfläche der Epitrochoide die negativen Auswirkungen erhöht, aufgrund der Abnahme in Ressourcen Drehkolbenmotor.
Bekannten Motor ein Gehäuse mit einer ovalen Hohlraum zum dreieckförmigen Treibmittel und Herstellbarkeit zu verbessern erlaubt, hat jedoch keinen nennenswerten Einfluß auf die anderen, in diesem Fall die inhärenten Nachteile nicht seit der Erfindung des Motors eliminiert (siehe. AS N 131592).
Der nächste in technischen Wesen der beanspruchten Lösung der Vorrichtung eine Rotationsbrennkraftmaschine in russischen Patent 2032809 , und mit einem Gehäuse mit Seitenabdeckungen, machte es die Arbeitskammer, dreieckförmigen Treibmittel, um den Antriebsmechanismus mit einem exzentrischen Korrektor und der Welle, ventillose Gasaustauschsystem, das Innenrad beschrieben ist und Engagement von außen. Allerdings weist die bekannte Motor mit hoher Geschwindigkeit im Vergleich mit dem Kolben, der die Komplexität und Kastenfahrzeuge Übertragung durch geringe Übersetzungsverhältnis des Uhrwerks und der Notwendigkeit erfordert die Erhöhung der Geschwindigkeit vor dem Achsantrieb zu reduzieren. Darüber hinaus ist die bekannte Lösung der PTO kompliziert Nebenaggregate anzutreiben, und einen erhöhten Verschleiß an der Oberfläche praktisch epitrohoidnoy Arbeitsvertiefung und Hochgeschwindigkeitsbewegung in Kontakt mit ihren Dichtungen Treibmittel, bei hoher thermischer Belastung arbeitet. Dies erfordert, um den Motor für eine verschleißfeste und teure Materialien.
Die Erfindung löst das Problem , die Haltbarkeit zu erhöhen, Kostenreduzierung, Verbesserung des Motorwirkungsgrad und Kompaktheit.
Läuft der Motor die beanspruchten Wirkungen erzeugt durch außerhalb der hohen thermischen Belastung und reduziert Kontaktspannung in dem Hohlraum in Kontakt mit Treibstoffkomponenten außer Bypass unfertigen Verbrennungsprodukte und eine Verbesserung der Vollständigkeit der Verbrennung des Gemischs hoch belasteten Strukturelemente stellen.
Das Problem wird durch die Tatsache gelöst, daß in einem Drehmotor mit einem Gehäuse mit Endkappen umfaßt , die aus darin Arbeitskammer dreieckförmigen Treibantriebsmechanismus mit exzentrischer Korrektor und Wellenventillosen Gasübertragungssystem, das Ritzel inneren und äußeren Eingriffs Verdränger ist auf einem Exzenter Korrektor aufgehängt durch Rotationsträger starr mit dem Querelement und der Abtriebswelle verbunden ist und in der Arbeitskammer elliptischen Form angeordnet sind, und die Rotationslagerflächen mit den elliptischen Arbeitskammern zusammenwirken.
Exzentrische Drehung Korrektor durch einen Träger auf der Kurbelwelle mit der Möglichkeit gegenläufiger mit dem Übersetzungsverhältnis 1 ausgesetzt: 1.
3: Treibmittel können mit einem Übersetzungsverhältnis von 1 zu der Kurbelwelle rotiert relativ sein.
Fig. 1 zeigt eine allgemeine Ansicht des Motors im Längsschnitt

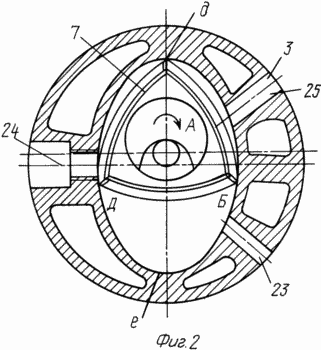

Fig. 2 - Schnitt A-A Ebene der Fig. 1

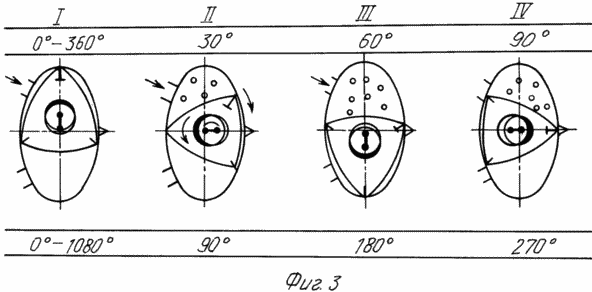

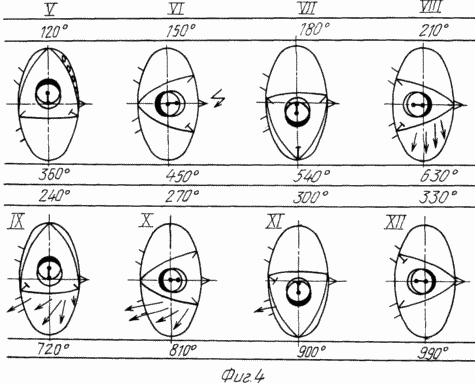

Fig. 3, 4 - Gasaustauschprogramm und die Bestimmungen des Treibstoffs in der elliptischen Arbeits Hohlraum
30 o Drehung des Verdrängers
 |
 |
Fig. 5-6 - die kinematische Schema der Einheit Motor
Rotationsexplosionsmotor nach Fig. 1 umfaßt einen Körper 2 mit elliptischen Fläche, bei der die Umfangswand 3 und diametralen 4 mit Kanälen 5, 6 bilden eine Arbeits Hohlraum des Verdrängers 7, die auf dem Hals 8 der Kurbelwelle 9 durch die Exzenterbuchse gelagert ist.
Diese Hülse 8 ist auf dem Hals in einer Position montiert, dessen Drehung in der Richtung ermöglicht entgegengesetzt zu der Drehrichtung der Kurbelwelle 10 und das Zahnrad 11 besitzt Außenverzahnung. Dieses Zahnrad kämmt mit dem Ritzel 12, das Getriebe 13 das Zahnrad etwa 14 von einem Zahnrad angetrieben ist starr an der Kurbelwelle 10 angebracht ist und 15 mit dem Zwischenzahnrad in Eingriff zu haben (vgl. Diagramm von Fig. 5), einen Verdrängungskörper 7 ist starr mit einer Traverse 16 mit den Rollen 17, in Verbindung mit der elliptischen Fläche 18 der Arbeitskammer. Das andere Ende 16 über einen Kreuzkopf 20 verbunden Hülse 19 auf die Ausgangswelle Kompensations und dem Loch 21 ist drehbar um das zweite Ende der Kurbelwelle montiert ist. Am Ende der Welle 20 ist ein Gegengewicht 22.
Wankelmotor RUNNING WIE FOLGT
In Fig. 2 Position der Verdränger in den Bereichen k, l, m, durch die Flächen des Verdränger und dem entsprechenden Teil der elliptischen Oberfläche 2 gebildet, die beide aus bekannten Gas dynamische Prozesse: ein Sektor k - Entzündung und Schlaganfall, in der Branche n - Freisetzung von Verbrennungsprodukten und Spülen des Sektors, und der Sektor m - einem Einlass eines Gasgemisches und Verdichten davon.
Nach dem Einschalten Treibmittel kurz vor der DB zum Apex B Fenster 23 m Volumen Überlappung der Sektor verringert, die Mischung auf den Durchgang von der Spitze B bis zum tiefsten Punkt der elliptischen Oberfläche In dieser Position 2. komprimiert wird eine Datenbank in einer komprimierten Mischung steht in dem Loch 24 eine Zündkerze montiert ist, wird das Gemisch gezündet wird, Erhöhung Druck, Temperatur der Mischung mit den Verbrennungsprodukten. Das Volumen des Sektors zu beginnen, mit der weiteren Drehung des Treibstoffs zu erhöhen, ist eine Erweiterung eines Gemisches aus Verbrennungsprodukten und dem ersten Geschäfts der Rotordrehzahl 25, um die Oberseite des D zu der Öffnung zu kompensieren, wonach sie die letzte ihrer Scheitel A und abgebrannter Verbrennungsprodukte zunächst sie durch Druck kommen in die Atmosphäre öffnet, und dann durch die Annäherung an Rand der Datenbank verschoben, die der p Brennkammern, mit vollständigen Beseitigung der Bypass unfertig Verbrennungsprodukte einschließlich. Vertex D an diesem Punkt öffnet sich ein Fenster 23 und wiederholen den Betriebszyklus in der beschriebenen Weise. Motorbetriebszyklus wird in anderen Facetten bzw. Treibmittel wiederholt. Zwischenpositionen während Verdrängers in den Fign. 3, Pos. I-IV, Ziffer 4, Pos. V-XII.
Die Kühlmittelkanäle in den Wänden 5, 3, 4 reduziert Wärmeellipsenflächen 2, 18, Rollen 16 und 17 durchquert den Korrektor Ritzel und die Festigkeit und die thermische Treibmaterial.
Füllen gespült völlig neue Bereiche der Ladungsgemisch, ohne sie mit den Resten der Verbrennungsprodukte Mischen verbessert die Effizienz der Brennstoffenergieumwandlung in mechanische Arbeit.
Gegengewicht 22 verbessert die Glätte der Drehung des Rotors, wie bei bekannten Lösungen.
Fig. Figur 6 zeigt eine kinematische Schema der Ausführungsformen der beanspruchten privaten Lösungen mit der Drehung des zweiten Endes 8 der Kurbelwelle 10 in dem Lagergehäuse (nicht bedingt gezeigt).
Nicht gezeigt. 5-Position Teile eksentrikovo Getriebe Korrektor ähnlich zu diesen Positionen Abb. 6
FORDERUNGEN
Ein Drehmotor mit einem Körper mit Seitenabdeckungen, hergestellt darin eine Arbeitskammer, dreieckförmigen Treibantriebsmechanismus mit exzentrischer Korrektor und Wellenventillosen Gasaustauschsystem, umfassend Zahnräder Innen- und Außenverzahnung, dadurch gekennzeichnet, dass der Verdrängungskörper auf einem Exzenter Korrektors durch die Drehstütz suspendiert starr mit dem Lichtstrahl und einer Abtriebswelle und in der Arbeitskammer elliptischen Form angeordnet und die Drehlagerflächen mit den elliptischen Arbeitskammern zusammenwirken.
Rotationsexplosionsmotor nach Anspruch 1, dass durch die exzentrische Drehung Korrektor gekennzeichnet ist, mit der Möglichkeit der entgegengesetzten Kurbelwellendreh mit dem Übersetzungsverhältnis auf einem Träger aufgehängt 1: 1.
Rotationsexplosionsmotor nach Anspruch 1, wobei das Treibmittel relativ Kurbelwellendrehung mit einem Übersetzungsverhältnis von 1: 3.
