Erfindung
Russische Föderation Patent RU2088762
PISTON ENGINE ROTARY
Name des Antragstellers: Yahnis Leonid Isakovich
Name des Erfinders: Yahnis Leonid Isakovich
Der Name des Patentinhabers: Yahnis Leonid Isakovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.11.19
Verwendung: im Maschinenbau. Die erfindungsgemäße Rotationskolbenmaschine weist ein Gehäuse, einen Rotor starr mit der Abtriebswelle verbunden ist, die Rollen. in den Bohrungen der exzentrische Rotor rotierenden Ring ruht auf Rollen synchronizer Rotorwinkelgeschwindigkeiten und der Ringkolbengruppe, ein Element, von denen jedes drehbar angebracht ist, ist auf dem Ring montiert Gehäuse und der andere mit dem Rotor verbunden, wobei der Rotor aus Verteilungskanäle für die Zu- und Abfuhr Arbeitsumgebung. Elemente des Kolbens mit dem Rotor verbunden, beispielsweise Zylinder, ausgebildet als der Rotor der tangentiale Bohrungen in einem vorgegebenen Abstand von der Rotorachse angeordnet sind.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf den Maschinenbau und in der Hydraulik und Getriebe pnevmoobemnyh Fahrzeuge, hydraulische und pneumatische Prozessausrüstung in Motor verwendet werden.
Bekannten Radialkolbenhydraulikmotor einen Körper , die einen Versorgungskanal aufweist und Entladestrom des Arbeitsmediums, in dem Rotorgehäuse installiert ist , integral mit der Ausgangswelle ausgebildet ist , den Drehring, exzentrischen Rotor, ruht auf Rollen gelagert in den Bohrungen des Gehäuses, Kolbengruppen, von Elemente auf dem Ring und das andere auf dem Rotor, ein Getriebe, eine Synchronisation der Rotorwinkelgeschwindigkeit und der Exzenterring schwenkbar montiert (SU, 1.581.852, 04 F B 1/04, 1990).
Ein Nachteil der Struktur in Betracht gezogen wird , daß das resultierende Drehmoment an der Abtriebswellenleistung ist die Differenz zwischen den Drehmomenten auf dem Ring und der Rotor wird Exzentrizitätswert relativ zu den Rotorringen bestimmt. Der Nachteil , der mit einer radialen Anordnung der Elemente des Kolbens relativ zu dem Rotor, und die Richtung der Kraft aus den Auswirkungen der Arbeitsumgebung nahe 90 o in bezug auf die Hauptbewegungsrichtung (der Rotor).
Aufgabe der Erfindung erhöhen die Drehmomentkraft auf die Abtriebswelle des Motors.
Das technische Ergebnis wird in diesem ein Element von jeder der Kolbenmotoren Gruppen schwenkbar an einem exzentrischen Ring erreicht ruht auf Rollen in den Bohrungen des Gehäuses montiert ist , und der andere mit dem Rotor verbunden ist , und ist beispielsweise in der Form von tangentialen Bohrungen in dem Rotor an einer bestimmten befindet Abstand von der Rotorachse.
 |
 |

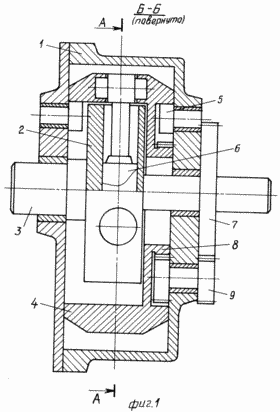

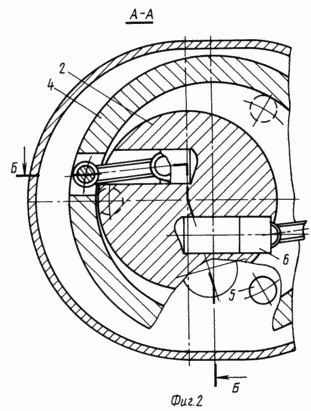

Die Motorkonstruktion wird durch Zeichnungen veranschaulicht, in denen Figur 1 eine Rotationskolbenmaschine, der Schnitt B-B von Figur 2; Fig. 2 Schnittdarstellung A-A in 1.
Die hin- und hergehende Rotationsmaschine umfasst ein Gehäuse 1, in dem ein Rotor 2 mit der Abtriebswelle befestigt ist 3. Der Rotor 2 exzentrisch im Gehäusering installiert 4. In dem Gehäuse auf beiden Seiten des Rings sind, in der gleichmäßig beabstandeten Zylinderbohrungen gebildet sind Tragrollen 5, die Interaktion mit die Innenfläche des Drehrings 4. der Rotor 2 in gleichen Abständen von der Achse sind tangentiale Bohrung, die als Zylinderkolben Gruppen. In diesem Fall sind die Verteilungskanäle in dem Rotor für die Zu- und Abführung des Arbeitsmediums 4 auf dem Drehring durchgeführt werden, ist schwenkbar montiert Kolben 6 hin- und hergehenden Gruppen. Die Rotorwelle 3 und dem Drehkranz 4 befestigt 7 und 8 mit der gleichen Anzahl von Zähnen und die gleiche Getriebeeinheit an dem Gehäuse 9 angebracht, das mit den Zahnrädern 7 und 8 zusammenwirkt.
PISTON Wankelmotor RUNNING WIE FOLGT
Fluiddruck, der durch den Kolben erfasst wird, wird durch den Drehring übertragen, wobei das Gehäuse Stützrollen. Fluiddruck abgefühlt durch in der Form von tangentialen Bohrungen in dem Rotor durch Bohrungen hergestellt Zylinder Verschiebung relativ zur Rotorachse, wird direkt in eine Drehkraft auf die Rotorwelle umgewandelt. Außerdem hängt die Menge an Drehmoment proportional Mischen der Bohrung relativ zu der Rotorachse und nicht von der Exzentrizität des Rotors relativ zu dem Drehring. Das Vorhandensein des Getriebes ermöglicht die Drehung des Rotors und des Drehrings, entladen Gruppe Kolben von Radialkräften zu synchronisieren und deren Beitrag zu reduzieren.
FORDERUNGEN
Die hin- und hergehende Rotationsmotor einen Körper montiert in einem Gehäuse ein Rotor fest verbunden ist mit der Ausgangswelle umfasst, gelagerten Rollen in den Bohrungen der exzentrische Rotor rotierenden Ringgehäuse ruht auf Rollen synchronizer Rotorwinkelgeschwindigkeiten und der Ringkolbengruppe, ein Element, von denen jeweils schwenkbar an dem Ring angebracht ist und der andere mit dem Rotor verbunden ist, wobei der Rotor aus Verteilungskanäle zur Zufuhr und Abfuhr des Arbeitsmediums, dadurch gekennzeichnet, dass die Elemente des Kolbens mit dem Rotor verbunden, beispielsweise Zylinder, ausgebildet als tangentiale Bohrungen in dem Rotor mit einer sich vorbestimmten Abstand von der Rotorachse.
