Erfindung
Russische Föderation Patent RU2285144
Verfahren zur Herstellung und ENERGY CONVERSION der Arbeitsumgebung in der mechanischen ARBEIT UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

VERFAHREN ZUR HERSTELLUNG UND ENERGIE Umwandlung der Arbeitsumgebung mechanische Arbeit und Vorrichtung für deren Umsetzung. Alternative Antriebe. Alternative Antriebsvorrichtung. Neue Arten von Motoren. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Englisch

Erfindung. VERFAHREN ZUR HERSTELLUNG UND ENERGIE Umwandlung der Arbeitsumgebung mechanische Arbeit und Vorrichtung für deren Umsetzung. Russische Föderation Patent RU2285144

Name des Antragstellers: Klyucherev Oleg (RU); Andreev Evgeny (RU); Davydenko Roman Alenovich (RU)
Name des Erfinders: Klyucherev Oleg (RU); Andreev Evgeny (RU); Davydenko Roman Alenovich (RU)
Der Name des Patentinhabers: Klyucherev Oleg (RU); Andreev Evgeny (RU); Davydenko Roman Alenovich (RU)
Korrespondenzanschrift: 196270, St. Petersburg, Pulkovo Autobahn, 5/1, kv.1, R.A.Davydenko
Startdatum des Patents: 2000.10.09

Die Erfindung bezieht sich auf Energietechnik, insbesondere für Antriebssysteme und kann in Motoren eingesetzt werden. Verfahren zum Arbeitsmedium herstellt und die Energie in mechanische Arbeit umzuwandeln ist, die Energie der expandierenden zweikomponentigen Arbeitsfluid Nutzarbeit umwandeln. Zunächst gasförmige Komponente getrennt von der Flüssigkeit komprimiert und dann die gasförmige Komponente mit einem Druckfluid injiziert Komponente die flüssige Komponente wird auf eine Temperatur gleich oder höher als die Temperatur der komprimierten gasförmigen Bestandteile vorgewärmt. Die daraus resultierende erweiterte Zweikomponenten mittlere mechanische Energie zu erhalten. Injection produzieren flüssigen Komponenten in die Mischkammer. Die Kammer wird gleichmäßig gemischt flüssige und gasförmige Komponenten, und dann durch einen Zweikomponentenmedium erzeugen eine elektrische Entladungsenergie gebildet wird, flüssiges Medium Bestandteil Verdampfung und Zerstörung des Arbeitsmediums Molekülen Plasma zu bilden und so als eine flüssige Komponente Wasser ist. Vorrichtung zum Empfangen und die Arbeitsumgebung von Energie in mechanische Arbeit umzuwandeln umfasst kompressionsExpansionsMaschine in Form einer Kolbenmaschine hergestellt. Im oberen Teil des Zylinderkolbenaggregates montiert Einlass- und Auslassventile für den Durchtritt des Arbeitsmediums und der Düse für eine flüssige Komponente zugeführt wird. und die Vorrichtung umfasst eine unabhängige Wärmequelle und der Wärmeversorgungssystem der flüssigen Komponente, und die Verarbeitungsgaszufuhrsystemkomponente. Die Vorrichtung ist mit einer abgerundeten Konfiguration der Mischkammer vorgesehen, in welche durch Ösen Elektroden zugeordneten elektrischen Schaltungen mit elektrischen Energieerzeuger eingeführt. Düse für eine flüssige Komponente in dem oberen Bereich der Mischkammer zwischen den Elektroden angeordnet Zuführung und der Mischkammer ist mit dem oberen Ende des Zylinderübergangskanal verbunden ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Energie, Dampf genannte Motorlauf auf den heißen Gasen, aber auch Geräte zur Behandlung von Heißgasen elektrovozbuzhdayuschimi bedeutet.

Bekannte Phänomen der Kaltplasmachemie , in der Sauerstoffatome, Stickstoff, Argon und anderen Gasen elektronische Fliegen Oberschale gebildeten Ionen und andere reaktive Spezies unter Wärmeentwicklung aufgrund der teilweisen Zusammenbruch der Kernstoffatomen. Bedingungen für das Auftreten von Plasmachemie werden durch eine Temperatur von etwa 3000 ° C bestimmt und kann durch elektrische Entladungen (der Zeitschrift "Industrial Bulletin", №9,1999, S. 19) erstellt werden.

Bekannter Weise die Arbeitsumgebung von Energie für Nutzarbeit, einschließe die Prozesse der Absorption der Arbeitsumgebung, seine Kompression, Übertragung durch komprimierte Arbeitsumgebung elektrovozbuzhdayuschey Umgebung (Lichtbogen oder Laserstrahl) mit einem Anstieg in der Arbeitsumgebung von Energie und den Ausbau der Arbeitsumgebung zu verbessern , um eine Nutzarbeit zu erzeugen , . Um diese Methode Kolbenmaschine implementieren ist mit einem Zylinder versehen ist , die oben auf dem es Einlass- und Auslassventil und die verbundenen Elektroden mit einem Generator von elektrischen Stromkreisen, und einen Kolben hin- und hergehenden Bewegung in dem Zylinder (UK Anwendung №2241746, F 1 G 02 / 02. Zusammenfassung Zeitschrift "Erfindungen der Welt", Ausgabe №65, №5, 1993, S. 22). Jedoch Ionisation und überschüssige Energie an das Arbeitsmedium (Luft) erzeugen, wird ein ausreichend leistungsstarker Generator von Elektrizität erforderlich.

Bekannter Weise Wärme in mechanische Arbeit und Kraftwerk für seine Durchführung zu konvertieren, die bei der Verwendung von Energie der Expansion der Zweikomponentenarbeitsfluid besteht, wobei die gasförmige Komponente zunächst getrennt von der Flüssigkeit komprimiert wird , dann in einem komprimierten gasförmigen Komponente der flüssigen Komponente eingespritzt wird , wird die flüssige Komponente auf eine Temperatur vorgewärmt gleich oder höher als die Temperatur der komprimierten Komponenten und bekannte Vorrichtung zur Durchführung dieses Verfahrens, mit einem Maschinenkompressions Verlängerung umfasst, als Kolbenmaschine ausgebildet, im oberen Teil des Zylinders, der für den Durchtritt des Arbeitsmediums und der Düse zum Zuführen von flüssigen Komponenten Autonomous Ventile Einlass und Auslass montiert ist, Wärmequelle, Erhitzen und flüssigen Komponenten des Systems, die gasförmigen Bestandteile der Verarbeitung und Abgabesystem (RF - Patent №2075599, F 01 K 21/00. Bull. №8 von 20.03.97) zugeführt wird . Um jedoch die Wärmeenergie zu erhalten, wird die interne Energie eines Zweikomponenten-Arbeitsfluid verwendet.

Das technische Ergebnis , das durch die Ausführung der Erfindung auf Basis der vorgeschlagenen Methode der Arbeitsumgebung und Energieumwandlung erhalten werden kann , ist es, die Effizienz von Kraftwerken und Motoren durch die heißen Gase, der Bekämpfung von Umwelt Sauberkeit viel versprechende Kraftwerke betrieben zu verbessern.

Um dieses technische Ergebnis zu erreichen, in dem Verfahren zum Erhalt und die Arbeitsumgebung von Energie in mechanische Arbeit umzuwandeln, ist die Energie der Expansion der zweikomponentigen des Arbeitsfluids in Nutzarbeit zu wandeln, in dem die gasförmige Komponente des ursprünglichen komprimierten getrennt von der Flüssigkeit und dann eine komprimierte gasförmige Komponente der flüssigen Komponente eingespritzt wird , und die flüssige Komponente wird auf eine Temperatur gleich oder höher als die Temperatur der komprimierten Komponenten vorgewärmt und die resultierende zwei~~POS=TRUNC erstrecken mechanischer Energie vermischt gasförmigen und flüssigen Komponenten gleichmäßig in der Mischkammer zu erhalten, und dann durch die sich ergebende zwei~~POS=TRUNC elektrische Entladungskapazität übergeben, die Verdampfung von flüssigen Komponenten des Mediums Bereitstellen und die Zerstörung des Arbeitsmediums Molekülen um ein Plasma zu bilden.

Einführung in das vorgeschlagene Verfahren zur Herstellung und zum Umwandeln des Arbeitsmediums Energie gleichmßiges Mischen gazooobraznoy und eine flüssige Komponente und durch die sich ergebende Zweikomponentenmedium elektrischen Entladungskapazität, Bereitstellen Verdampfung von flüssigen Komponente des Mediums und die Zerstörung des Arbeitsmediums Moleküle ein Plasma zu bilden, bietet eine neue Eigenschaft, die aus der kombinierten Erhöhung Energie durch Verdampfung mit zunehmendem Druck Arbeitsfluid, und Ionisation des Mediums und durch elektrische Entladung Zerstörung von Molekülen eine Arbeitsumgebung, die zu Beginn des Expansionsprozesses auf die Freisetzung von Wärme und Erhöhung der Temperatur des Mediums führt.

Das vorgeschlagene Verfahren zur Herstellung von Arbeitsmedium und die Energie in mechanische Arbeit umzuwandeln in der Vorrichtung unten beschrieben durchgeführt werden.

Vorrichtung zum Empfangen und des Arbeitsmediums Energie umwandelt, eine Maschine kompressionsVerlängerungs einschließlich, als Kolbenmaschine ausgebildet, im oberen Teil des Zylinders, der für den Durchtritt des Arbeitsmediums und der Düse zum Zuführen von Fluidkomponenten unabhängige Wärmequelle Ventile Einlass und Auslass montiert ist, das Heizsystem und Zuführen von flüssigen Komponenten, ein System für die Verarbeitung und die gasförmigen Bestandteile, mit einer Mischkammer versehen gerundete Konfiguration, die durch Ösen Elektroden zugeordneten elektrischen Schaltungen mit elektrischen Stromgenerators eingegeben, wobei die Düse für eine flüssige Komponente in dem oberen Bereich der Mischkammer zwischen den Elektroden angeordnet zuzuführen, eine Mischkammer mit dem oberen Ende des Zylinders miteinander verbunden sind.

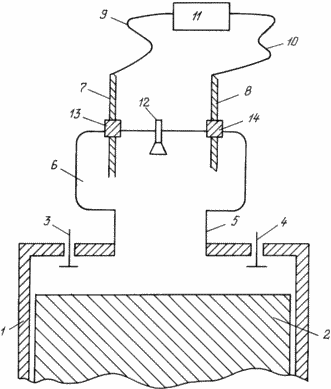

Die Zeichnung zeigt eine Kolbenmaschine Vorrichtung das vorgeschlagene Verfahren zur Herstellung von Arbeitsmedium umzusetzen und die Energie in mechanische Energie umzuwandeln.

Verfahren zur Herstellung und ENERGY CONVERSION der Arbeitsumgebung in der mechanischen ARBEIT UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Maschine Hubkolben für Wärme in mechanische Arbeit umzuwandeln, die das erfindungsgemäße Verfahren implementiert, umfasst einen Zylinder 1, in dem ein Kolbenzylinder 2. Kolbenmaschine 1 am oberen Endabschnitt mit einem Einlaß 3 und Auslassventile 4 und 5 ist mit dem Durchgang mit einer speziellen Mischkammer vorgesehen ist 6 in die beinhaltet Elektroden 7 und 8 zugeordneten Schaltungen 9 und 10 mit dem elektrischen Stromgenerator 11 zwischen den Elektroden 7 und 8 ist Düse 12 für komprimierte Fluidkomponenten liefert. Die Elektroden 7 und 8 in den Zylinder 1 13 und 14 über die Hülsen aus isolierendem Material montiert.

Das vorgeschlagene Verfahren ist in einer Kolbenmaschine durchgeführt, wie folgt beschrieben.

Wenn sich der Kolben nach unten von BMT verschiebt 2 durch Einlassventils 3 des Zylinders und Umgebungsluft wird in einen (Teil eines Gasarbeitsmedium) angesaugt wird. Auf den BDC erreicht, beginnt sich der Kolben 2 nach oben in Richtung TDC zu bewegen, beginnt das Prozeßgas komprimiert Arbeitsmediumkomponenten, wobei ein Druckgasdurchgang durch das Bauteil 5 in einer speziellen Mischkammer hauptsächlich konzentriert ist, 6. Wenn der Kolben 2 den oberen Totpunkt in einer Mischkammer 5 erreicht Druck durch die 12 injiziert Düse, die zuvor erhitzt, flüssige Komponente (zB Wasser), die durch die abgerundete Ausgestaltung der Mischkammer 6 mit dem gasförmigen Komponente gleichförmig gemischt ist. Nachdem die resultierende Zweikomponenten elektrischen Entladungsmedium wird zwischen den Elektroden 7 und 8 zugeordneten Schaltungen 9 und 10 mit dem elektrischen Stromgenerator 11. Die elektrische Entladung erhöht das Arbeitsfluid durch die Verdampfung von flüssigen Komponenten des Mediums, und weiteres Erhitzen des Arbeitsmediums, geleitet, die im allgemeinen abrupt Es erhöht die Energie Arbeitsmedium.

Die freigesetzte Verdampfungswärme und den Druck des Arbeitsmediums in mechanische Arbeit wird in Expandieren eines Arbeitsmediums 2 und der Kolben bewegt sich von TDC zu BDC realisiert. Das verbrauchte Arbeitsfluid aus dem Zylinder 1 durch das Auslassventil 4 abgegeben, wenn der Kolben 2 vom BDC zum TDC bewegt, mit anschließender Reduktion in vivo. Dann Kolbenmaschine Zyklus wiederholt.

Für die Sicherheit der Elektroden 7 und 8 werden in der Mischkammer 6 mittels Stopfen 13, 14 aus isolierendem Material angebracht.

QUELLEN VON INFORMATIONEN

  1. Zeitschrift "Industrial Bulletin", №9 1999, S.19.

  2. Anwendungs ​​UK №2241746, F 02 G 1/02. Abstrakt Journal "Erfindungen der Welt", Ausgabe №65, №5, 1993, S.22.

  3. RF Patent №2075599, F 01 K 21/00. Bull. №8 von 20.03.97 - Prototyp.

FORDERUNGEN

  1. Verfahren zur Herstellung und die Arbeitsfluidenergie in mechanische Arbeit umzuwandeln, die bei der Umwandlung der Energie der Expansion der Zweikomponenten-Arbeitsfluid zu Nutzarbeit besteht, während die gasförmige Komponente zunächst getrennt von der Flüssigkeit komprimiert wird, dann in einem komprimierten gasförmigen Komponente des eingespritzten flüssigen Komponente wird die flüssige Komponente auf eine Temperatur vorgewärmt gleich oder höher als die Temperatur der komprimierten gasförmigen Bestandteile und die resultierende zwei~~POS=TRUNC erstrecken mechanische Energie zu erhalten, dadurch gekennzeichnet, daß die flüssigen Bestandteile der Injektions ist in der Kammer in einer Mischkammer durchgeführt wird eine gasförmige und flüssige Komponenten, und dann durch die sich ergebende zwei~~POS=TRUNC erzeugen eine elektrische Entladungsleistung homogen vermischt, eine Verdampfungsmedium flüssige Fraktion und molekularen Zerfall Arbeitsfluid Bereitstellung des Plasma zu bilden, was zu erhöhten Energiearbeitsmedium führt, während sie als eine flüssige Komponente Wasser ist.

  2. Vorrichtung zum Empfangen und Arbeitsfluid Energie in mechanische Arbeit umzuwandeln, mit einem Maschinenkompressionsverlängerung, als Kolbenmaschine ausgebildet, im oberen Teil des Zylinders, der für den Durchtritt des Arbeitsmediums und der Düse zum Zuführen von Fluidkomponenten unabhängige Wärmequelle Ventile Einlass und Auslass montiert ist, , Heizung und Versorgungssystem der flüssigen Komponente, die Verarbeitung und Liefersystem einer gasförmigen Komponente, dadurch gekennzeichnet, daß sie versehen mit einer Mischkammer abgerundete Konfiguration, die durch Ösen Elektroden zugeordneten elektrischen Schaltungen mit elektrischen Stromgenerators eingegeben, wobei die Düse flüssige Komponenten zur Speisung ist im oberen Teil der Mischkammer zwischen den Elektroden und der Mischkammer ist mit dem oberen Ende des Zylinderübergangskanal verbunden ist.

Druckversion
Erscheinungsdatum 24.12.2006gg
