Erfindung
Russische Föderation Patent RU2066383
Detonationsverbrennungsmotor
Name des Antragstellers: Scriabin Veniamin Alexandrowitsch
Name des Erfinders: Scriabin Veniamin Alexandrowitsch
Der Name des Patentinhabers: Scriabin Veniamin Alexandrowitsch
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.04.21
Verwendung: Autokraftwerk. Die erfindungsgemäße Motor weist mindestens einen Zylinderblock verbunden mit einem Trennkolben eine Gaskammer mit der Verbrennungskammer und Hydraulikkammer bildet, und mittels einer Wasserturbine Arbeitsfluid Autobahnen miteinander kommunizieren. Die Verbrennungskammern der Zylinder des Motors mit Zündern versehen, die Detonation des brennbaren Gemisches initiiert, ist die Wirkung von Stoßwellen auf die Kolben gerichtet ist, die Sendeleistung der Detonation von hydraulischen Turbinen durch das Arbeitsfluid.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf den Straßenverkehr und ist für den Einsatz in Fahrzeugen als Kraftwerk vorgesehen.
Bekannte Brennkraftmaschinen mit Hydraulikgetriebe, mit mindestens zwei Paaren von Zylindern , in denen Kolben angeordnet sind , das Innenvolumen der Verbrennungskammer Zylinder und Unterkolben Kammer miteinander mittels ringförmiger gidromagistrali Beispiel avt.svid kommuniziert trennt. N 672 362 1979
Verbesserung der Qualitätsmerkmale dieses Motors ist, einen stabilen Betrieb zu einem bestimmten Zeitpunkt zu gewährleisten und die Effizienz bei veränderlichen Lasten durch eine zugehörige variable Ventilsteuerung und Kraftstoffversorgung, ist es unwirksam ist, da die qualitativen Eigenschaften von Verbrennungsmotoren hängt das Verdichtungsverhältnis des brennbaren Gemisches durch begrenzt auf die Erhöhung der Antiklopffestigkeit des Kraftstoffs verwendet .
Aufgabe der vorliegenden Erfindung einen Motor mit einer hohen Qualitätseigenschaften durch die Verwendung von Detonationsverbrennung bereitzustellen. Kohlenwasserstoffbrennstoffe Detonationsgeschwindigkeit erreicht 3000 m / s und hängt nicht von dem Anfangsdruck, infolge eines hohen Energiefreisetzungsrate mehr Leistung mit einem hohen Wirkungsgrad bei der Detonation entwickelt.
Die gestellte Aufgabe wird dadurch gelöst, daß die Detonationskraftmaschine mit mindestens einem Block aus paarweise Zylindern Trennkolben eine Gaskammer miteinander und mit der Wasserturbine mit den Verbrennungskammern bildenden kommuniziere Verwendung Autobahnen Arbeitsfluid, eine Verbrennungszylinderkammer mit Zündern versehen Detonations brennbarer Initiieren Mischung in den Verbrennungskammern übertragen die Schlagstoßwelle gerichtet Kolben Strom Detonation der Turbinen, durch das Arbeitsfluid.
nach Aufschlagzünder jede Konstruktion bedeuten können sein: elektrische Entladung, gasdynamische Chemikalie. Die Figur repräsentiert einen Detonator gasdynamischen, in den 40er Jahren vom Institut für Chemische Physik, Akademie der Wissenschaften der UdSSR entwickelt, mit dem Titel "Apparatus, auf der Grundlage der vorläufigen Erhalt einer Detonationswelle in einem Rohr mit kleinem Querschnitt, durch die Freigabe seines Volumens in irgendeiner Form gefolgt." Es ist ein kurzer Abschnitt des Rohres mit kleinem Querschnitt, mit einer durchgehenden Länge des Innengewinde mit elektrosvechoy Zündung am distalen Ende des Rohres.
 |

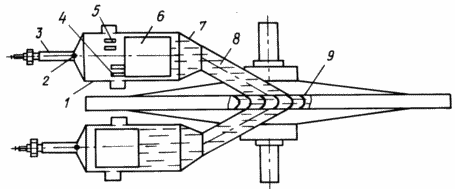

Die Zeichnung ist ein Konstruktionsdiagramm des Motors Detonationsverbrennungs umfassend Zylinder, zwei Ziele verfolgt: einen Zylinder-Injektor 2, 3 Detonator Spülöffnungen 4, 5, die Abgasfenster, der Kolben 6, eine Düse 7, 8, Hydraulikflüssigkeit, Turbine 9. |
Laufenlassen des Motors für Zweitaktzyklus beginnt Einschalten der Zündung wird der untere Zylinder einen Teil der Druckluft auf den Kolben einwirkt zugeführt, die mittels eines Arbeitsfluids 8 des Kolbens 6 bewirkt, Gebläse 4 und Abgas 5 Fenster überlappen, die 1 in dem Zylinder erzeugt, das Luftpolster, das durch eine Düse, 2 wurde mit Kraftstoffeinspritzung, eine Ladung von brennbaren Gemisches erfolgt bei der Zündung eines Detonators Detonationswelle einleitet Detonations in allen Ladungs schaffen, die zur Betätigung der hydraulischen Turbine 9 auf den Kolben überträgt die Kraft auf das Arbeitsfluid Detonations 8 umgewandelt Düse 7 zu dynamischen Druck, wenn die Detonationsstoßwelle gerichtete Aktion auftritt.
Zum Abschluss des Arbeitshubs öffnet sich der Kolben 6 ein Abblasen 4 und Abgas Fenster 5, die Detonationsprodukte durch Abluftkasten 5 aus dem Zylinder 1 entfernt wird, die Luft strömt durch den Gebläsekasten 4, der Abfall in den Hydraulikzylinder 9 Arbeitsfluid 8 strömt in den unteren Zylinder, wodurch ihr Einfluss auf die Kolbenluft Kissen, und der gesamte Prozess wird wiederholt.
FORDERUNGEN
Detonation der Brennkraftmaschine, mit zumindest einem Zylinderblock verbunden mit einem Trennkolben eine Gaskammer mit der Verbrennungskammer und Hydraulikkammer bildet, und miteinander mittels einer Wasserturbine kommunizierenden Arbeitsfluidleitungen, dadurch gekennzeichnet, daß die Zylindermotorverbrennungskammer mit den Zündern ausgestattet.
Druckversion
Erscheinungsdatum 26.12.2006gg
