Erfindung
Russische Föderation Patent RU2187654
Spiral-Spindel ENGINE
Name des Antragstellers: Belyanin Vladimir; Belyanina Ekaterina
Name des Erfinders: Belyanin Vladimir; Belyanina Ekaterina
Der Name des Patentinhabers: Belyanin Vladimir; Belyanina Ekaterina
Korrespondenzanschrift: 390044, Rjasan, ul. Velikanova, 14, kv.17, VV Belyanin
Startdatum des Patents:
Der Motor ist in Kraft für den Einsatz. Der Motor umfasst ein Gehäuse, Kolben, Stangen und dem Abtriebselement in Form eines Zahnrades. Rods sind spezialisierte Spiralnuten entgegengesetzte Richtungen und sind drehbar um die Achse montiert ist, und einige Stangen durch kinematische Element mit dem Gehäuse in Wechselwirkung, und die anderen - mit dem Ausgangselement, zwischen diesen und den spiralförmigen Nuten sind so eingestellt Freilauf und kinematische Verbindung als Kugel-Punktpaare entworfen . Die Erfindung sorgt für eine erhöhte Effizienz.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Leistung, kann es in Motoren eingesetzt werden , die kinetische Energie der expandierenden Gase umwandeln bewegen den Kolben in eine Drehbewegung der Ausgangsverbindung. Der Motor kann in Wärmekraftwerken verwendet werden, wobei die Längsbewegung des Kolbens von den Auswirkungen des überhitzten Dampfes zu den Zylindern zugeführt wird , in eine Drehung des Zahnrads und der Generator überführt wird. und der Motor kann in den Automobilen, Traktoren, Schiffe (Oberfläche, Unterwasser, Luft) und Lokomotiven eingesetzt werden.
Bekannten Konstruktionen von Brennkraftmaschinen , bei denen die Zylinder mit Kolben sind auf derselben Achse gegenüberliegend angeordnet sind miteinander und mit dem Stab verbunden. In der Mitte des Stiels ist mit der Kurbelwelle verbunden ist , die Vorwärtsbewegung der Kolben in eine Rotations Umwandeln (cm. Und. P. 118 471, MCL F 01 B 9/02).
Der Nachteil dieser Konstruktion ist , dass bei den Kolbenhub zu machen, kann die Kurbelwelle nur eine halbe Umdrehung und weiter machen Rotation verwendet wird , um den anderen Kolben oder die Rotationsenergie des Schwungrades zu streicheln. Dieser Nachteil hat alle Mechanismen, die die Kurbel verwenden Translationsbewegung in eine Dreh zu konvertieren.
Bekannte Design Wellenmotor, wobei die innere Oberfläche des Schwimmers der Welle ausgebildet ist , sich schneidende Schraubengewinde (siehe Nr. 2653, MCL F 03 B 13/16).
Der Nachteil dieser Konstruktion ist , dass die Längsbewegung des Schwimmers in der Umwandlung einer Vorwärtsbewegung in eine Rotationsschraubengewindeteil nur in einer Richtung. Als Ergebnis wird, wenn es sich zu der Spule Teilungslänge bewegt wird nur eine Wellenumdrehung. In größeren größte Fahrgeschwindigkeit ist ein mehrfacher Windung.
Der nächste in der technischen Wesen ist ein Wellenkraftwerk ein Gehäuse und ein Getriebe aufweist , die mit Stiften in ihnen fixiert versehen, die in den spiralförmigen Nuten der Welle angeordnet sind (siehe. A. A. 1.032.210, MCL F 03 B 13/12).
Der Nachteil dieser Konstruktion ist , dass während des Rückhubs der Schwimmerstange mit dem Ritzel in der anderen Richtung dreht. Konsistente Lage Spiralnuten mit entgegengesetztem Helixstruktur erhöht die Größe und reduziert die Effizienz der Umwandlung der Hin- und Herbewegung [B-PD] Schwimmer einen elektrischen Generator zu drehen, und reduziert somit die Effizienz.
Die vorgeschlagene Erfindung zielt darauf ab , die obigen Nachteile zu beseitigen, und ihre Verwendung kann durch das folgende technische Ergebnis erhalten: eine Erhöhung des Leistungskoeffizienten (COP) des Motors durch die Erhöhung der Umwandlungseffizienz einer Längskraft, die den Kolben in eine Drehung der Ausgangsstrecke bewegt.
Wobei die technische Ergebnis aufgrund der Tatsache erreicht, daß der Spindelmotor Stangen gegeneinander montiert drehbar in Längsverschiebung um seine Achse zu sein , auf der äußeren Oberfläche von jeder von denen Profil Spiralnuten entgegengesetzte Richtungen hergestellt sind, von denen eine durch eine kinematische Verbindung mit dem Gehäuse zusammenwirken, und andere - in gleicher Weise mit dem Abtriebsglied und zwischen dem letzten Spiralnuten Überholkupplung für unidirektionale Übertragung von Drehmoment installiert ist. Kinematischen Kommunikation wird mittels einer Kugelpunktpaar durchgeführt.

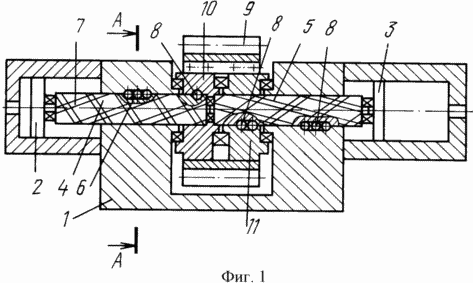

 1 ist eine perspektivische Ansicht des Schaftes des Motors in Schnitt |
 Figur 2 - A-A Schnittansicht von Figur 1 |
Spindelmotor 1 besteht aus einem Körper, die Kolben 2, 3, 4. 5 mit Stäben, die gegeneinander angeordnet sind, um seine Längsachse drehbar ist, wenn sie verschoben. Die Außenfläche der Stäbe 4, 5 sind Profil Spiralnuten 6, 7 in die entgegengesetzte Richtung. Die Rillen 6, 7 sind jeweilige Kugel 8 Paaren angeordnet, von denen jeweils eine kinematische Verbindung bestimmter der Nuten 6 mit dem Gehäuse 1 und das andere mit Nuten 7 Abtriebselement zu kommunizieren dient - Zahnrad 9. Zwischen dem Abtriebsglied und den schraubenförmigen Nuten 7 Nockenschaltkupplung 10, 11 Freilauf für Einwegdrehmomentübertragung.
Spindelmotor Design funktioniert wie folgt vorgeschlagen. Der Kolben 2 bewegt sich aus der Exposition des brennbaren Luft-Kraftstoff-Gemisches oder den Druck von anderen Energie (Dampf, Gas, Flüssigkeit) in die Zylinder zuzuführenden Gas, entsprechend bewegt Stangen 4, 5, die durch die Spirale 6 durch ein kinematisches Element (Kugelpaar) 8 mit der Gehäusenuten eingreifen 1 rotiert um seine Achse. Mit seinem jede Stange 4, 5 dreht sich dreht, die Kupplung 10, 11, und bleiben mit ihm koleco eingelegtem Gang 9. Die Kupplung 10, 11 in Kontakt mit der Kugel mit einem Paar von 8 spezialisierten Spiralnuten 7 in die entgegengesetzte Richtung und wird durch die Stoßkraft gedreht zu jedem Zug 4 Stange 5. aufgrund der Kupplung 10 und das Zahnrad 11 drehen sich mit Stangen 9, außerdem und unabhängig aus der Wechselwirkung von spiralförmigen Nuten mit entgegengesetzter Richtung gedreht wird, der Drehwinkel verdoppelt.
Um den Kolben 2 zurück, Stiel 4 und die Hülse 10 in die Ausgangsposition des Kolbens 3. Auf seiner Bewegung bewegen und die Längskraft in Drehung umgewandelt. Die Kupplung 11 überträgt ein Drehmoment in nur eine Richtung.
Die vorgeschlagene Konstruktion des Schaftes des Motors kann die Effizienz der Wärmemotoren erheblich zu erhöhen, in dem die Längsbewegung des Kolbens in eine Drehbewegung der Ausgangsverbindung umgewandelt wird.
FORDERUNGEN
Spiralspindelmotor, umfassend ein Gehäuse, Kolben, Stangen und die Ausgangsverbindung, die ein Zahnrad ist, dadurch gekennzeichnet, dass die Stangen gegeneinander gesetzt sind in Längsbewegung um seine Achse drehbar ist, auf der äußeren Oberfläche von jeder von denen die profilierten Spiralnut gegenüber gemacht Richtungen, von denen einige über eine kinematische Verbindung mit dem Gehäuse zusammenwirken, und die andere in der gleichen Weise - mit dem Ausgangselement und zwischen den letzten Spiralnuten gesetzt Freilauf für unidirektionale Übertragung von Drehmoment.
Spiralspindelmotor nach Anspruch 1, dadurch gekennzeichnet, dass die kinematische Verbindung als Kugelpaar ausgebildet ist.
