Erfindung
Russische Föderation Patent RU2289039
Hydropneumatic Zentrifuge

Hydropneumatic Zentrifuge. Alternative Antriebe. Alternative Antriebsvorrichtung. Neue Arten von Motoren. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Englisch

Erfindung. Hydropneumatic Zentrifuge. Russische Föderation Patent RU2289039

Name des Antragstellers: Vladimir Kostjukov
Name des Erfinders: Kostjukov Wladimir Nikolajewitsch
Der Name des Patentinhabers: Kostjukov Wladimir Nikolajewitsch
Korrespondenzanschrift: 400079, Wolgograd, st. Bystrov, 249, V.N.Kostyukovu
Startdatum des Patents: 2001.03.06

Die Erfindung bezieht sich auf den Maschinenbau und kann in Kompressoren, Druckluft- und Dampfmaschinen, die kombinierten Gas-Dampfmaschinen, Rotationspumpen verwendet werden. Hydropneumatic Zentrifuge besteht aus einem abgedichteten Gehäuse mit einem Auslass, der Einlassrohrleitung und zwei Messer. Das Gehäuse ist teilweise mit Flüssigkeit gefüllt ist, und es ist drehbar Flügelrad als Rotor mit radial gekrümmten Kanäle, Einlässe der Kanäle gebildet durch die Achse des Rades und Auslässe ausgebildet Umfang des Rotors angebracht ist mit einem kalibrierten Zwischenraum zwei rasiermesser gebildet ummantelt hergestellt in der Gehäusekörper. Die Maschine ist mit einem Spender in dem Gehäuse des Zentralteils des Laufrades montiert ist periodisch während der Drehung der Eingangs- und Ausgangsanschlüsse der Rotorkanäle zu überlappen. Hergestellt einander gegenüber und abgeschaltet Ventilkörper in obere und untere Hohlräume getrennt sind, von denen die letztere in Form einer Schnecke gemacht und in dem verlängerten Abschnitt über eine Leitung und einem Verteilerrotor mit Einlässen Kanäle sich an der Oberseite der Körperhöhle in Verbindung. Die Austrittsöffnung ist in dem oberen Abschnitt des oberen Hohlraumes und durch die Einlaßleitung des Verteilers in Verbindung mit den Einlassöffnungen in der Unterseite des Rotorgehäuses Hohlraum gebildet. Höhere Leistungsdichte und erweitert den Anwendungsbereich.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf den Maschinenbau und kann in Kompressoren, Druckluft- und Dampfmaschinen, die kombinierten Gas-Dampfmaschinen, Rotationspumpen verwendet werden.

Bekannten zentrifugalen hydropneumatischer Maschine ein abgedichtetes Gehäuse mit Auslässen umfasst, ein Einlassrohr und zwei rasiermesser Gehäuse teilweise mit Flüssigkeit gefüllt , und es wird ummantelten Flügelrad drehbar als Rotor ausgebildet mit radial gekrümmten Kanäle, Einlässe der Kanäle , die durch die Achse des Rades gebildet ist , und Auslaßöffnungen gebildet durch die Radachse und an dem Umfang des Rotors, der mit einem kalibrierten feuerfeste spiel dem Laufrad (DE 952 445 a, 1956.10.25, F 01 C 7/00).

Der Nachteil dieser Konstruktion ist es, die Leistungsdichte von Zentrifugen und die Erweiterung des Anwendungsbereichs zu erhöhen.

Die Aufgabe der Erfindung ist es, die Leistungsdichte von Zentrifugen und die Erweiterung des Anwendungsbereichs zu erhöhen.

Diese Aufgabe wird durch die zentrifugale hydropneumatischer Maschine , umfassend ein abgedichtetes Gehäuse mit einem Auslass, der Einlasskanal und zwei abgeschaltet erreicht, wobei das Gehäuse teilweise mit Flüssigkeit gefüllt ist , und es ist drehbar Flügelrad als Rotor mit radial gekrümmten Kanäle, Einlässe Kanäle gebildet ummantelt Gehäuse gemäß der Erfindung hergestellt durch die Radachse und die Austrittsöffnungen um den Umfang des Rotors mit einem kalibrierten Zwischenraum zwei Abstreiffingern in dem Körper ausgebildet montiert gebildet, ist die Maschine mit einem Spender in dem Gehäuse des Zentralteils des Laufrades während der Drehung des Eingangs periodisch überlappen montiert ist und die Auslässe der Rotorkanäle gebildet einander gegen feuer- und Verteiler gemeinsamen Gehäuse in obere und untere Hohlräume, von denen die letztere in Form einer Schnecke, und in dem verlängerten Abschnitt gebildet ist über einen Rohrverteiler mit den Einlässen der Rotorkanäle kommuniziert, in dem oberen Hohlraum des Gehäuses angeordnet ist, mit Dieser Auslass ist in dem oberen Teil des oberen Hohlraums und durch die Einlaßleitung des Verteilers in Verbindung mit den Einlassöffnungen in der Unterseite des Rotorgehäuses Hohlraum versehen.

Ferner ist, wie eine Schnecke die obere Kammer des Gehäuses gebildet werden.

die Laufradschaufeln an den Enden kann ferner, verdickt werden.

Weiterhin entfernbare Stoßfänger kann im oberen Teil des oberen Gehäusehohlraums gebildet werden.

In den Zeichnungen ist:

Hydropneumatic Zentrifuge

1 - hydropneumatischer Zentrifuge als Kompressor, Dampf oder Druckluftmotor, Seitenansicht, Profil

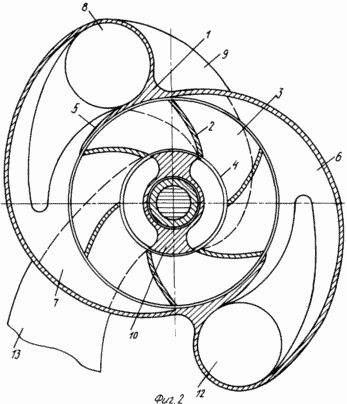

2 - hydropneumatischer Kreiselmaschine in Form einer Pumpe oder einem Hydraulikmotor

Zentrifugal hydropneumatischer Maschine umfasst ein abgedichtetes Gehäuse 1 montiert ist darin drehbar Laufrad 2 in Form eines Rotors mit Kanälen 3 mit Einlaßöffnungen 4 durch die Welle feuerfeste 5, wobei das Gehäuse in eine obere Kammer unterteilt 6 und der unteren Kammer 7 in eine Cochlea gebildet mit Loch 8 und Auslaufrohr 9 mit dem Verteiler 10 verbunden, durch die Einlässe 4 und dem Laufrad 2 in dem oberen Hohlraum 6, der Fluidablenkern 11 installiert sind, und einen Auslaß 12, den Leitungseinlass 13 mit dem Verteiler 10 den Boden des Hohlraums 7 des Gehäuses 1 gegenüber.

Kreiselhydropneumatische Maschine arbeitet wie folgt.

In Kompressoranlagen (1) während der Drehung des Rades 2 eines Antriebsrades in dem Kanal 3 zwei Fliehkräfte Flüssigkeitsausstoßkanälen, wobei dann durch Unterdruck zugeführt, tritt durch den Verteiler 13 durch den Einlass von Luft oder Gas. Kanal 3 Flüssigkeit tritt in den unteren Hohlraum 7, wo durch sie eine spiralförmige Form durch die Öffnung gezwungen wird, 8 und die Leitung 9 über den Verteiler 10 zu den Einlässen 4, Kanäle 3 des Rades 2 befindet sich in der oberen Kammer 6 des Gehäuses 1, wo aufgrund von Zentrifugalkräften und der Druckfluidfüllung Kanäle 3, verdrängt sie aus der Luft, die von dem Anheben der Restflüssigkeit durch Leitbleche oder andere Einrichtungen 11 und tritt durch den Auslaß 12 zum Verbraucher getrennt ist.

Die pneumatischen und Dampfmaschinen (1), Druckluft, Gas oder Dampf durch das Einlassrohr 13 zu den Einlässen der Kanäle 3, 4 Räder 2 zugeführt, so dass sie aus der Flüssigkeit und, aufgrund der Drehung der Strömung in gekrümmten Kanal und die Strahlreaktionskräfte schieben das Flügelrad zu drehen, 2. Als nächstes tritt die Flüssigkeit den Boden des Hohlraums 7, der durch die Öffnung 8 über die Leitung 9 zu dem Einlasskanal 4 3 befindet sich in der oberen Kammer 6 des Gehäuses 1, die drei Kanäle verdrängt gezwungen wird, in der Luft oder Dampf in die Gasprallplatte 11 und dem Auslass ist 12 die rotierenden Laufrad wieder zwingen.

Die Pumpen und Hydraulikmotoren (2) in der Einlaßleitung 13 Fluid zugeführt, die die gekrümmten Kanäle durchläuft 3 des Rades 2, tritt in den unteren Hohlraum 7 und dann über eine Leitung 9 und einen Verteiler 10 wird Flüssigkeit zu den gekrümmten Kanälen 3 des Rades 2 zurückgekehrt, aber in der oberen Kammer 6 des Körpers 1, und weiter zu den Auslaß 12. die Puffer in diesem Fall entfernt. Wenn das Laufrad 2 zu einem externen Antrieb verbunden ist, arbeitet die Maschine als Pumpe, Flüssigkeit zu pumpen. Wenn der Einlaßleitung 13 zu Überdruck gidrotruboprovodu verbunden ist, arbeitet die Maschine als ein Hydraulikmotor.

Die pneumatischen Flügelzellenmaschinen können an den Enden verdickt werden, um die Leckage aus dem unteren Hohlraum 7 in den oberen Hohlraum 6 zu reduzieren.

Wenn Sie Daisy-Chain mehrere Zentrifugen hydropneumatische Vorrichtung kann ein mehrstufiger sein, einen hohen Arbeitsdruck zu schaffen.

Die Verwendung dieser Erfindung wird die Effizienz der Schleudermaschinen für kleine und mittlere Laufradgeschwindigkeiten erhöhen Drehmoment und die Leistungsdichte Kreisel pneumatische und hydraulische Motoren, die Verbesserung der Umfang der Zentrifugen zu erweitern, zum Beispiel in den kombinierten gazoparosilovyh Pflanzen, Belüfter, Kläranlagen, staub- Geräte Kreiselpumpen.

FORDERUNGEN

1. Zentrifugal hydropneumatischer Maschine ein abgedichtetes Gehäuse mit einem Auslass umfasst, wobei der Einlasskanal und zwei abgeschaltet, wobei das Gehäuse teilweise mit Flüssigkeit gefüllt ist, und es ist drehbar Flügelrad als Rotor mit radial gekrümmten Kanäle, Einlässe der Kanäle gebildet durch die Achse gebildet ummantelt Rad und Austrittsöffnungen um den Umfang des Rotors mit einem kalibrierten Zwischenraum zwei Abstreiffingern ausgebildet in dem Körpergehäuse montiert ausgebildet ist, wobei die Maschine mit einem Spender angebracht in dem Gehäuse des Zentralteils des Laufrades periodisch während der Drehung der Eingangs- und Ausgangs zu überlappen Ports versehen ist Rotorkanäle Gehäuse in obere und untere Hohlräume geteilt einander gegen feuer- und Verteiler gebildet wird, von denen die letztere in Form einer Schnecke, und in dem Verlängerungsabschnitt über ein Rohrverteiler kommuniziert mit den Einlässen der Rotorkanäle, angeordnet in dem oberen Hohlraum des Gehäuses hergestellt ist, der Auslass in dem oberen Abschnitt des oberen Hohlraumes und durch die Einlaßleitung des Verteilers in Kommunikation mit Einlässen am Boden des Hohlraums des Rotorgehäuses ausgebildet ist.

2. Maschine nach Anspruch 1, dadurch gekennzeichnet, daß die obere Kammer des Gehäuses als Schnecke ausgebildet ist.

3. Maschine nach Anspruch 1, dadurch gekennzeichnet, dass die Laufradschaufeln an den Enden verdickt sind.

4. Maschine nach Anspruch 1, dadurch gekennzeichnet, dass die Oberseite der oberen Stoßfänger Gehäusehohlraum hergestellt abnehmbar.

Druckversion
Erscheinungsdatum 28.12.2006gg
