Es sind sieben Jahre vergangen, seit Gianni Ponkko (Jani Ponkko) Spitznamen Japala tat sein erstes Werk mit Gravur und beleuchtete Acryl. Dann war es eine einfache Maus-Pad. Viele der neuen modding wurde in den vergangenen Jahren entdeckt. Die Technologie hat mehr perfekt geworden, und Modder getippt viel Erfahrung. Aber wie damals, heute das am häufigsten verwendete ein Blatt Acryl Gravur. Aber man kann mit mehreren arbeiten. Dies kann neue Möglichkeiten eröffnen: farbige Lichter, ein plausibles Bild der 3D-Modelle oder auch die Erstellung von Animationen. Jani Ponkko zeigen, was man mit mehreren Schichten aus Acryl, Dremel und LEDs erfolgen.

Wie der Name schon sagt, besteht Designtechnologie Mehrfachschicht aus zwei oder mehr Schichten aus Acryl. Jede Schicht kann sein eigenes Muster und Farbe haben. Das Ergebnis wird spektakulär sein.

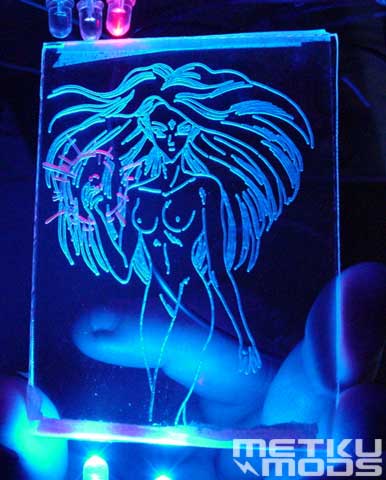

Zum ersten Mal gravierten ein mehrschichtiges Bild auf dem Acryl Japala 2002 begann. Dann machte er ein Pilotprojekt - Silhouette eines Mädchens im Anime-Stil mit einem blinkenden roten Kugel. Das Mädchen wurde auf einer Schicht eingraviert, den Ball - auf der anderen Seite.

Zunächst mit dem Prinzip der Hintergrundbeleuchtung Gravur auf Acryl zu beschäftigen. Gravur - eine Reihe von dünnen Rillen in Acryl. Dass sie mehr sichtbar waren, sie beleuchten. Dies ist in der Regel mit hoher Intensität LEDs verwendet. Dieser Stich Raum streut das Licht, und er kommt auf den Betrachter. Bei Beleuchtung Animation mehrschichtige eine erste Schicht, dann die zweite, dritte und so weiter. Das Ergebnis ist ähnlich wie die animierten Leuchtreklamen.

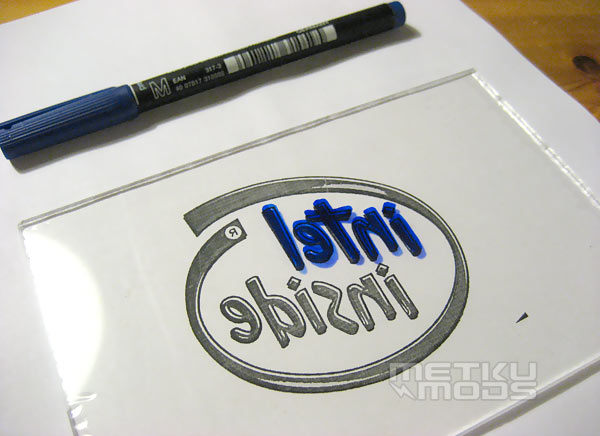

Japala Gravur macht die Rückseite des Blattes aus Acryl. Dies verbessert die Verteilung von Licht und macht das Bild heller. Nur müssen sich daran erinnern, dass das Bild sollte in einem Spiegelbild durchgeführt werden. Modder selbst räumt ein, dass manchmal diese einfache Wahrheit vergisst. Es ist nicht so wichtig, mit jedem Bild, aber die Textblätter verworfen werden kann.

Für animierte Bild wählte Jani das Intel-Logo. Es gibt Gründe. Dies ist das erste Design, bestehend aus drei Elementen, die ihm in den Kopf kam. Neben Bildern auf verschiedenen Schichten überlappen einander nicht, was es leichter zum ersten Mal macht.

Nach einer kurzen Sitzung mit Dremel alle drei Schichten hergestellt. Die Fotografien Acrylplatten scheinen ein wenig verschwommen. Keine Sorge, nur ein Schutzfilm nicht entfernt worden ist.

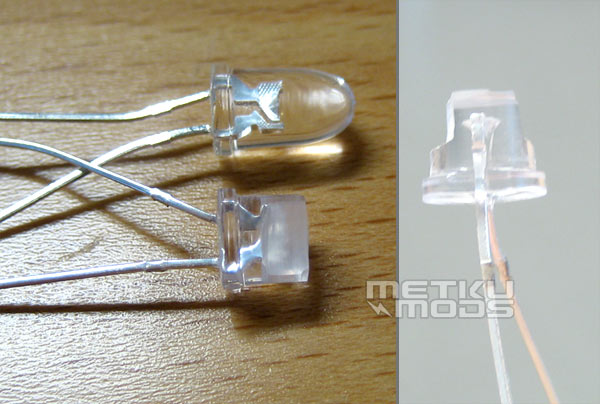

LEDs haben eine Dicke von 5 mm verwendet. Die Dicke Acrylplatten von 3 mm. So hatten wir ein wenig Arbeit auf sie. Jetzt haben sie kürzer und kompakter geworden, leicht vereinfachte Installation. Aber wenn der Speicher in 3-mm-LEDs zur Verfügung steht, ist es besser, sie sofort zu kaufen.

Japala erzeugt dann ein Paar von LED + Widerstand. Epoxid-Klebstoff kann, wurde Acryl, daher üblich Klebstoff beschädigen verwendet.

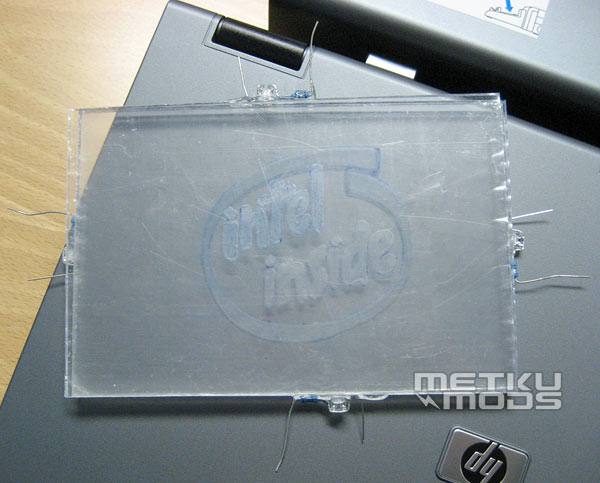

eine LED als für «Inside» Schichtfolie auf das Wort «Intel» verwendet wurde. Aber zwei auf gegenüberliegenden Seiten des Ovals angeordnet LEDs bestehen, das Bild zu beleuchten.

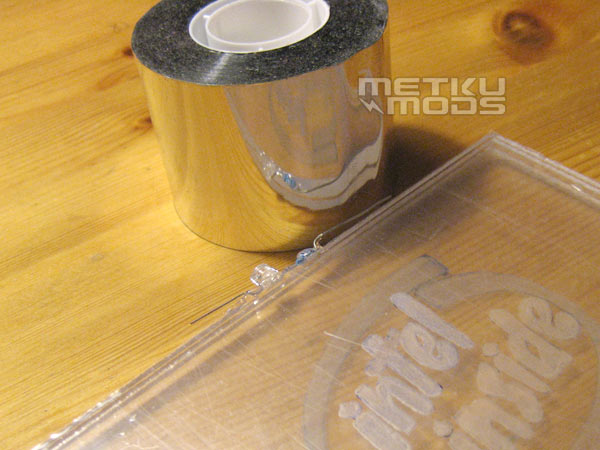

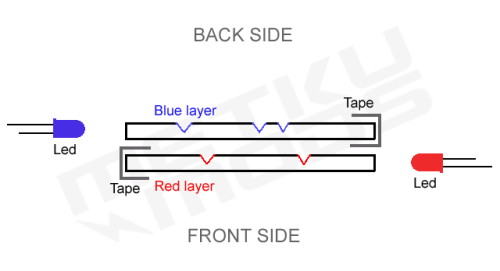

Gegenläufige Kanten LEDs Acrylplatten wurden in Aluminiumband umwickelt. Es hat einen Spiegeleffekt, so dass der Lichtstrahl wird, bis sie durch Gravur Linie freigegeben reflektiert werden. Da zudem leichte Isolierung zwischen den Schichten erzeugt.

Japala verwendet ATtiny4 Chip von Atmel. Es umfasst mehrere LEDs abwechselnd. Aber dieses Ding Modder galt nur für die Prüfung. Es wurde beschlossen, ihre Systeme einzurichten.

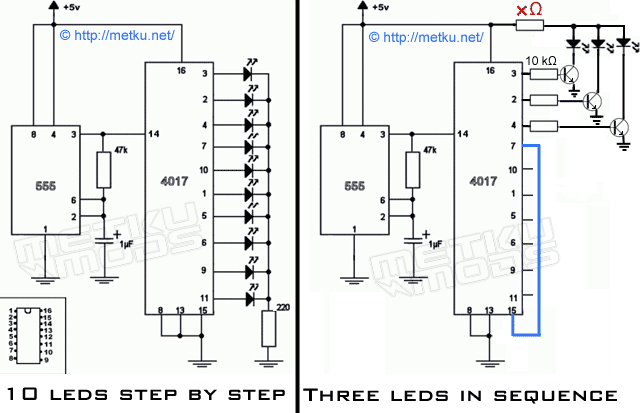

Zuvor aktivieren die Organisation Enthusiasten abwechselnd die LEDs die Schaltung auf der linken Seite gezeigt werden. LED-Schaltgeschwindigkeit wird so gesteuert Chip 555. Darüber hinaus, wenn Sie den Widerstand 47k im Pot ersetzen, können Sie manuell die Frequenzumschaltung zu ändern.

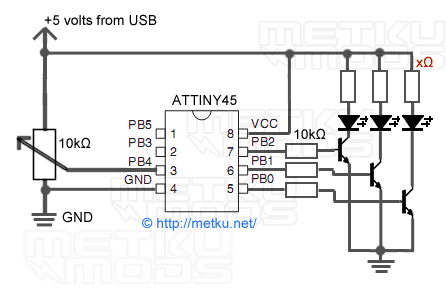

Aber für die aktuellen Bedürfnisse des bequemer noch das Recht in Anspruch zu nehmen. Die Grundlage hierfür ist fast die gleiche, aber die Ausgänge zusätzlich zu dem Bipolartransistor Typ NPN verbunden ist. Auf diese Weise können Sie eine große Anzahl von LEDs zu verwalten. Beachten Sie, dass der blaue Draht der Ausfahrt 7 bis 15. Der Verbinder 15 in dieser Schaltung ist zurückgesetzt, wenn das Signal, das er Energie an die erste LED liefert. Es ist möglich, die Anzahl der Schichten zu beleuchte variieren. Wenn Sie den blauen Draht Ausfahrt Nummer 10 zu bewegen, und 7 eine LED zu verbinden, wird es vier Schichten aufweisen.

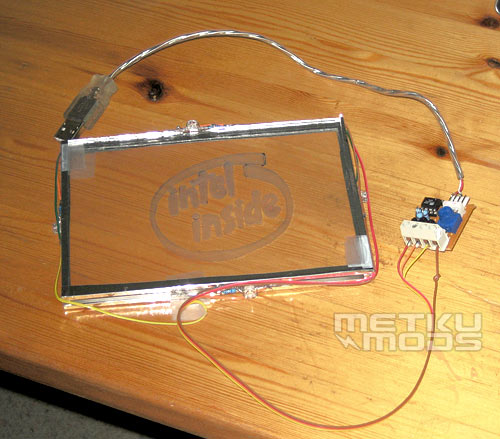

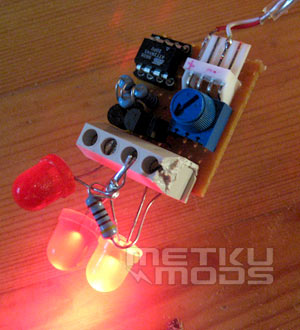

Diese Schaltung wurde ursprünglich für andere Zwecke entwickelt - tricolor Hinterleuchtung Einstellung. Aber die Software ändern PWM das Gerät für die aktuellen Aufgaben zu schnell vorbereiten erlaubt. Dieses Gerät enthält einen 8-MHz-Resonator und drei getrennte Kanäle. Die Steuerung steuert die Geschwindigkeit der Umschaltung.

Es war möglich, die Schaltung abwechselnd auf jeder Ebene drehen zu verwenden. Aber Gianni ging nicht auf einfache Art und Weise. Er machte es so, dass am Ende alle drei Schichten von Licht für einen Moment und gehen zur gleichen Zeit.

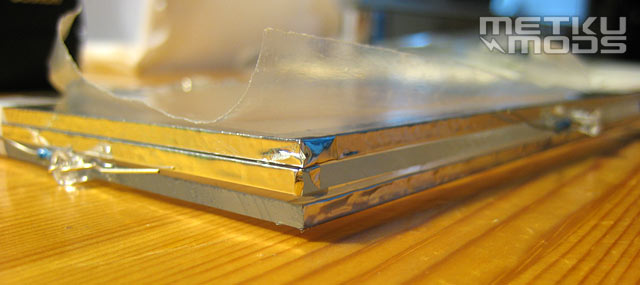

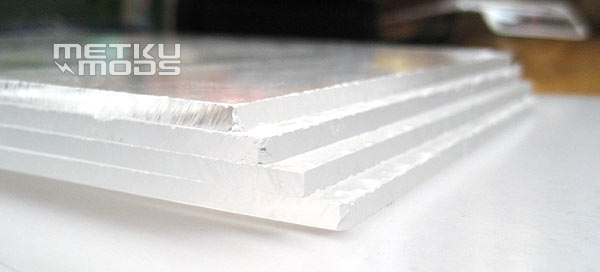

Drei miteinander verbundenen Schicht erhalten Dicke von 9 mm.

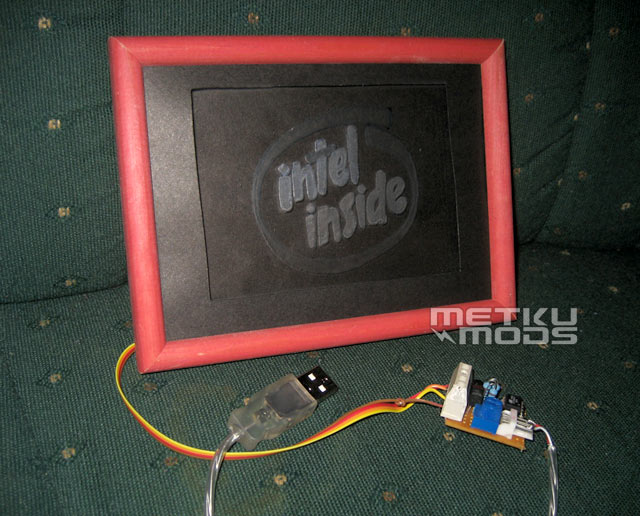

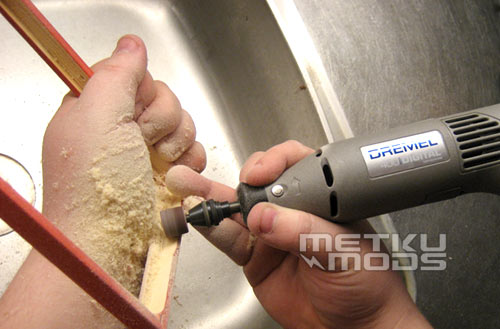

New Dremel 400 wurde verwendet, um einen Holzrahmen zu schaffen. Normalerweise Modder gibt nicht viel Zeitfahren, aber dieses Ding entschied er sich vor dem Ende zu beenden.

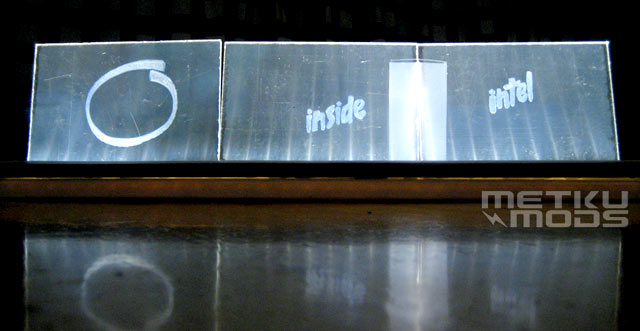

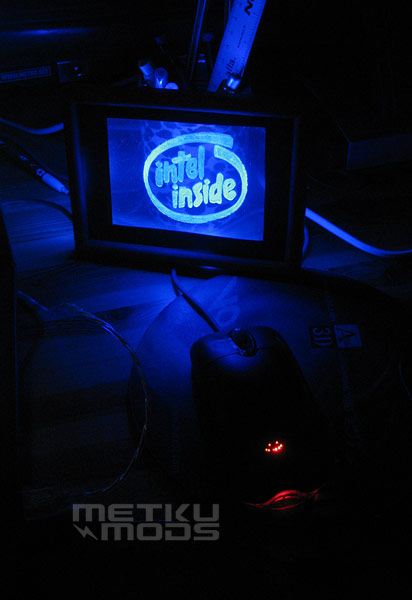

All die Schichten werden zusammengesetzt. Zuerst kommt «Intel», dann «Inside». Blatt mit ovalen kommt zuletzt. Hintergrundbeleuchtung erfolgt in der gleichen Reihenfolge. Das Design verwendet, um die Sequenz nicht eine wichtige Rolle spielt, da es keine überlappenden Linien der Gravur ist.

In diesem Fall hat der Autor das Gerät nicht zum Streuen Licht verwenden. Sie können ein Stück weißes Papier oder satiniertem Acryl nehmen. Dies ermöglicht es dem Licht ein wenig besser zu verbreiten. Aber wenn Sie durch LED-Schmirgelpapier Oberfläche und Acrylplatte gehen, ein solches Verfahren versagt. Lehm flach schließlich beide Oberflächen.

Dies könnte am Ende, sondern ging weiter Japala

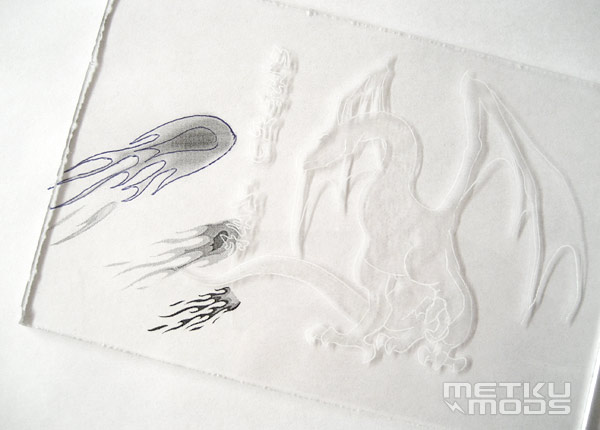

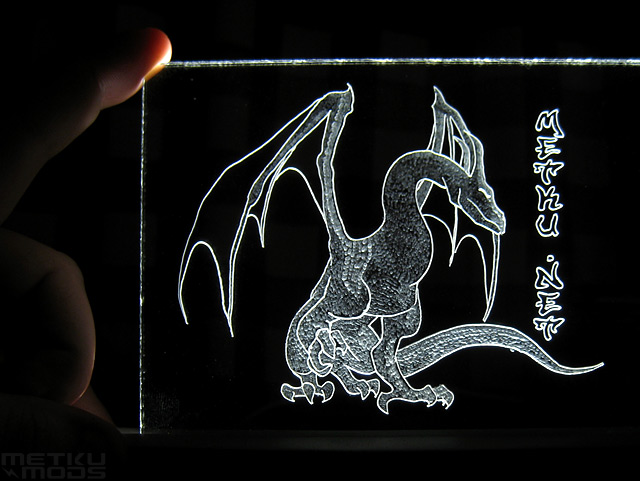

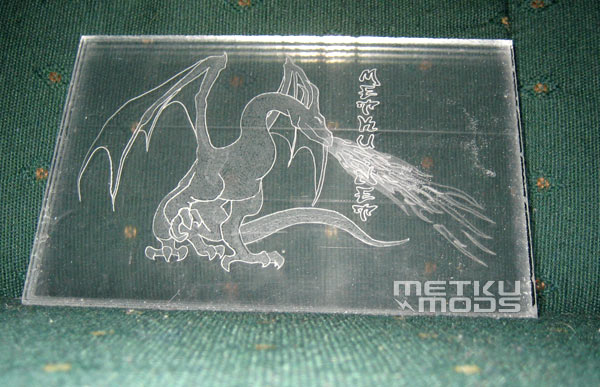

Dremel 290-05 - Abbildung Drachen wurden während des neuen Test-Tool erstellt.

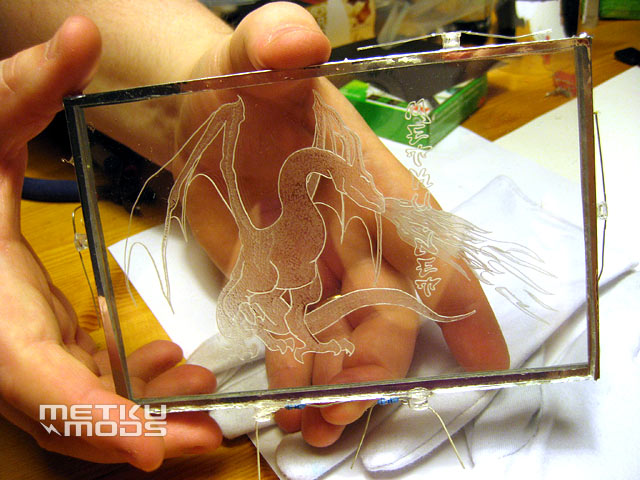

In diesem Papier haben wir für 4 Acrylschicht. Die erste zeigt den Drachen. Es ist weiß markiert. Dies wird durch drei Schichten Flamme vom kleinsten zum größten gefolgt. Sie alle haben eine rote Farbe und abwechselnd geschaltet.

Jani Ponkko räumt ein, dass er durch die Wirkung eines feuerspeienden Drachen überrascht. Es gibt drei Schichten der Flamme, Animation und kompetente Beleuchtung kann ein echtes Wunder machen.

Modder verkraftet mit allen Stufen der Herstellung der mehrschichtigen Gravur mit animierten Beleuchtung. Besondere Aufmerksamkeit, die er auf Sauberkeit gelegt. Selbst der kleinste Stäubchen zwischen den Schichten aus Acryl oder Fingerabdrücke deutlich den Gesamteindruck des Bildes verderben. Aber wir sollten nicht alkoholhaltigen Reinigungsmittel in Acryl verwenden, können sie beschädigt werden. Außerdem muß die Schutzfolie so lange wie möglich aufrechterhalten werden.

Am Ende ist es erwähnenswert, dass die mehrschichtige animierte Hintergrundbeleuchtung-Technologie hat es ganz einfache Zeichnung ein eindrucksvolles Bild gemacht. Es erübrigt sich über den neuen Raum für Phantasie bei der Verwendung dieses Geräts zu sagen.
