4. Technische Parameter Auslösegeräte

4.1. Normierte Parameter RCD

Nach GOST 50807-95 folgende Parameter RCD standardisiert:

  • Nennspannung (U n) - der Effektivwert der Spannung , bei der der Betrieb durch die RCD vorgesehen ist.
    U n = 220, 380 V.
  • Nennlaststrom (I n) - aktueller Wert , dass der RCD im Dauerbetrieb passieren kann.
    I n = 6; 16; 25; 40; 63; 80; 100; 125 A.
  • Bemessungsfehlerstrom (I D n) - ein Differenzstrom die Auslösung GGM unter bestimmten Bedingungen verursacht.
    I D n = 0.006; 0,01; 0,03; 0,1; 0,3; 0,5 A.
  • Bemessungsnichtauslösedifferenzstrom (I D N0) - Differenzstrom, der nicht zu bestimmten Betriebsbedingungen Auslösung von FI - Schalter verursacht.
    I D n0 = 0,5 I D n .
  • Grenzwert nicht auslösenden Überstrom (I nm) - der Minimalwert des Überstrom kann nicht an symmetrischen Last zwei oder vierpoligen RCD oder unsymmetrischen Belastung Vier RCD deaktiviert werden.
    6 I nm = I n.
  • Über Strom - jeder Strom, der größer als der Laststrom bewertet.
  • Bemessungsein- und Schaltleistung (Schaltleistung) (I m) - der Effektivwert des unbeeinflussten Stromes , dass der RCD der Lage ist , zu drehen , während der Öffnungszeit und Ausschalten zu bestimmten Betriebsbedingungen zu passieren, ohne seine Gesundheit zu verletzen.
    Der Minimalwert I m = I n 10 A oder 500 (je nachdem , was größer ist ).
  • Bemessungsein- und Schaltleistung für Reststrom (I D m) - der aktuelle Wert der Reststrom erwartet, ist der RCD der Lage zu drehen, während der Öffnungszeit und Ausschalten zu bestimmten Betriebsbedingungen zu passieren, ohne seine Gesundheit zu verletzen.
    Der Minimalwert von I D m = 10 I n oder 500 A (je nachdem , was höher ist).
  • Bedingter Bemessungskurzschlussstrom (I nc) - Effektivwert des unbeeinflussten Stromes , die GGM geschützt durch die Schutzeinrichtung gegen Kurzschluss, bei gegebenen Betriebsbedingungen, ohne irreversible Veränderungen standhalten kann, seine Leistung zu brechen.
    I nc = 3000; 4500; 6000; 10 000 A.
  • Bedingter Bemessungskurzschlussreststrom (I D c) - der aktuelle Wert des erwarteten Reststrom, die in der Lage ist , den RCD auszuhalten durch die Schutzeinrichtung gegen Kurzschlüsse an den gegebenen Bedingungen ohne irreversible Veränderungen geschützt, seine Leistung zu brechen.
    I D C = 3000; 4500; 6000; 10 000 A.

Das GOST R 51326,1-99 erfordert: "Der Hersteller muss der RCD informieren Joule - Integral - Wert inkubiert worden (I 2 t) und den Spitzenstrom (I p) Wenn sie nicht definiert sind, verwenden Sie die Minimalwerte (Tabelle 4.1.).".

Tabelle 4.1.

I nc und I C D I p, kA

I 2 t, kA 2 * c

I n? 16 16 <I n? 32 32 <I n? 40 40 <I n? 63 63 <I n? 80 80 <I n? 125
3000 I S. 1.10 1,85 2,35 3.30 3,70 3.95
I 2 t 1.20 4.50 8.70 22.5 36.0 65.0
4500 I S. 1.15 2,05 2.70 3,90 4,80 5,60
I 2 t 1,45 5.00 9.70 25.0 40.0 72.5
6000 I S. 1.30 2,30 3,00 4.05 5.10 5.80
I 2 t 1,60 6.00 11.5 28.0 47.0 82.0

Nennauslösezeit T n - Zeitspanne zwischen dem Zeitpunkt der plötzliche Auftauchen von Fehlerstrom und dem Punkt Blowout in allen Polen.

Typische Werte sollten nicht die maximale Auslösezeit von GGM-Typ AC Nennstrom für jede gegebene Last sein, und die Norm des Differenzstrom größer ist als in der Tabelle angegeben. 4.2.

Tabelle 4.2.

Auslösezeit T n, mit
I D n 2 I D n 5 I D n 500 A
0,3 0,15 0,04 0,04

Die maximale Ruhezeit in der Tabelle aufgeführt. 4.2, gilt auch für den RCD Typ A. In diesem Fall wird ein RCD vom Typ Ein Test wurde bei den aktuellen Werten von I D n, 2I D n, durchgeführt 5I D n und 500 A mit einem Koeffizienten von 1,4 (bei I D n> 0,01 A) und ein Faktor 2 (bei I D n = <0,01 a).

Die Standardwerte Freistellung für Nichtbehinderte und Typ S für jede Nennlaststrom über 25 A und die Werte der Bemessungsfehlerstrom von mehr als 0,03 A nicht überschreiten sollte die obige Tabelle erlaubt. 4.3.

Tabelle 4.3.

Differenzstrom I D n 2 I D n 5 I D n 500 A
Die maximale Fahrzeit 0,5 0,2 0,15 0,15
Mindestnicht trennen 0,13 0,06 0,05 0,04

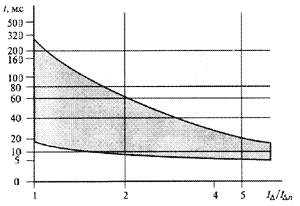

Fig. 4.1 ist eine grafische Interpretation der Bereich RCD Auslösung, abhängig von dem Differenzstrom-Multiplizität.

Abbildung 4.1. Zeit-Strom-Kennlinie des RCD

Als Beispiel der RCD Leistung, die 50807-95, in der Tabelle alle Anforderungen der GOST erfüllt. 4.4 Die technischen Spezifikationen ASTRO * RCD Produktion HMO MEI. Fig. 4.2 zeigt das Aussehen des RCD.

Tabelle 4.4.

Parametername Nennwert
Nennspannung U n, B 220 380 *
Die Frequenz f n, Hz 50
Nennlaststrom I n, A 16, 25, 40, 63, 80 *
Bemessungsfehlerstrom (Installation) I D n, mA 10, 30, 100, 300 *
Bemessungsnichtauslösedifferenzstrom I D n0 0,5 I D n
Bemessungsein- und Brechen (Switching) die Fähigkeit von I m, A 1500
Bedingter Bemessungskurzschlussstrom (thermischer Widerstand) in Reihe Sicherungseinsatz 63 A I nc, A 10000
Sollbruchzeit bei Nennfehlerstrom des n T, nicht mehr, ms 30
Betriebstemperaturbereich, ° C -25 - 40
Maximaler Querschnitt von angeschlossenen Leitern, mm 2 25.50 *
Lebensdauer:
elektrische Zyklen zumindest
4000
mechanische Zyklen zumindest
10000

* Abhängig von der Modifikation der Vorrichtung

Aussehen RCD
