6. Analyse der elektrischen Schaltung

Zur Zeit in unserem Land Spezialisten arbeiten aktiv das Niveau der elektrischen Sicherheit in elektrischen Anlagen von Wohnhäusern und öffentlichen Gebäuden zu verbessern. Der wichtigste Aspekt dieser Arbeit ist es zu verbessern und die Anforderungen der Vorschriften, insbesondere im Bereich der Standardisierung von elektrischen Geräten zu organisieren.

Um den Umfang der Schutzklasse I elektrische Sicherheit und unter Berücksichtigung der Entscheidung "Über die Entwicklung des Rechtsrahmens für den sicheren Einsatz von elektrischen Schutzklasse I gemäß der elektrischen Sicherheit in elektrischen Anlagen von Gebäuden", genehmigt durch den Staat Baukommission von Russland, Russische Staatsstandard Russland und dem Ministerium für Energie (09/08/93), der Abteilung erweitern Glavgosenergonadzor Strom und Kraftstoff-und Energieministerium Russlands hat beschlossen, Sec zu ändern. 7.1 Regeln für die elektrische Installation (PUE, 6. Aufl., 1986) "Elektrische Wohn-und öffentlichen Gebäuden."

. Absatz 2 dieser Entscheidung heißt es:

Geben Sie einen zusätzlichen Absatz zu Absatz 7.1.33 .:

"In öffentlichen Gebäuden Leitungsgruppe Netzwerk aus der Gruppe Platten-Buchsen geroutet müssen Drei-Draht durchgeführt werden (Phase, die neutral und der Schutzleiter). Leistung der stationären Phase Stromverbraucher sollten drei Drahtleitungen durchgeführt werden. In diesem Fall ist die neutrale und der Schutzleiter ist nicht sollte durch eine Stiftklemme mit der Platte verbunden sein. "

Somit war der erste Schritt in Russland für elektrische Anlagen von Wohnhäusern und öffentlichen Gebäuden TN-CS-Erdungssystem einzuführen.

Der PUE der 7. Auflage der Anforderungen für die Durchführung von Gruppennetze lauten wie folgt (siehe Ziffern 7.1.36, 7.1.45.):

7.1.36. Alle Gebäude Leitungsgruppe Netz geroutet aus der Gruppe, Boden und Raum abschirmt allgemeine Leuchten, Steckdosen und stationäre Stromverbraucher sollten drei Leiter (Phase - von L, die neutral - N, und die Schutzerde - PE-Leiter) durchgeführt werden.

Nicht erlaubt die Null Arbeiter und Schutzleiter verschiedener Gruppenleitungen zu verbinden.

Bodenarbeit und Schutzleiter ist nicht erlaubt unter einem gemeinsamen Pin Klemme zu verbinden.

Leiterquerschnitt muss den Anforderungen des Absatzes entsprechen. 7.1.45.

7.1.45. Wahl Leiterquerschnitt sollte entsprechend den Anforderungen der relevanten Kapitel des SAE durchgeführt werden.

Einphasen-Zwei- und Drei-Draht-Leitung, und Drei-Phasen-Vier- und Fünf-Draht-Einphasen-Stromleitung, wenn die Lasten auf Null Abschnitt N von Leitern gleich dem Querschnitt der Phasenleiter zu arbeiten.

Drei-Phasen - Vier-und Fünf-Draht - Stromleitung mit den Dreiphasen ausgeglichene Lasten muss eine null Abschnitt der Arbeitsleiter N, gleich dem Querschnitt der Phasenleiter, wenn die Phasenleiter haben einen Querschnitt von 16 mm ² für Kupfer und 25 mm ² für Aluminium und für große Teile - mindestens 50 % Querschnitt der Phasenleiter, aber nicht weniger als 16 mm ² Kupfer und 25 ^mm2 für Aluminium.

PEN - Leiter sollte Querschnitt kleiner als der Querschnitt der Leiter N und mindestens 10 mm ² Kupfer und 16 von ² mm auf dem Aluminiumbereich unabhängig von den Phasenleitern.

Der Querschnitt des Schutzleiters ist dem Querschnitt der Phase mit dem letzten Abschnitt von 16 mm ² bis 16 mm ^2, mit einer Phasenleiterquerschnitt von 16 bis 35 mm ² und 50% der Querschnitt der Phasenleiter gleich sein , wenn bolshih Abschnitte.

in der Gegenwart von mechanischen Schutz und 4 mm ² - - Abschnitt PE Leiterquer die außerhalb des Kabels muss mindestens 2,5 mm ² sein , in dessen Abwesenheit.

Im Januar 1995 wurde sie an Ort und Stelle eine Reihe von Standards GOST R 50571 "Elektrische Anlagen von Gebäuden", basierend auf den Standards der International Electrotechnical Commission entwickelt setzen. Dieser Satz von Normen stellt Anforderungen an die Konstruktion, Installation, Inbetriebnahme und Prüfung von elektrischen Anlagen, elektrische Geräte Auswahl.

Einer der wesentlichen Unterschiede zwischen der komplexen GOST R 50571 von PUE und bestehenden Standards zuvor ist die Klassifizierung von Erdungsanlagen.

Bodenklassifikationssysteme in Sec. 312,2 GOST R 50.571,2-94 vorgestellt. Das Erdungssystem ist ein gemeinsames Merkmal des Versorgungsnetzes und elektrischen Einrichtungen in Gebäuden.

Die neue Ausgabe der SAE 2001 neuen Anforderungen werden in der endgültigen Formulierung enthalten sein.

Die folgenden Bodensysteme: TN-C, TN-das S, TN-C, das S, TT, IT (Abbildung 6.1-6.5.).

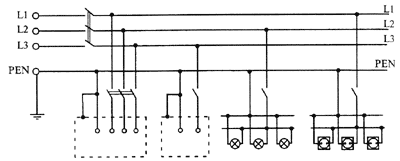

Abbildung 6.1. TN-C-System

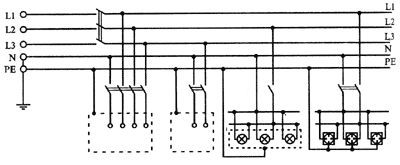

Abbildung 6.2. TN-S-System

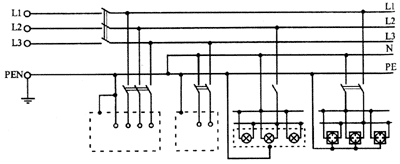

Abbildung 6.3. TN-CS-System

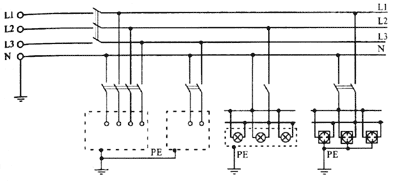

Abbildung 6.4. TT-System

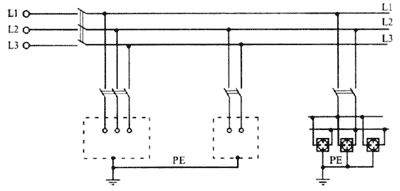

Abbildung 6.5. IT-System

Der erste Buchstabe in der Bezeichnung des Erdungssystems bestimmt die Art der Stromversorgung Boden:

T - direkter Anschluss an die Stromversorgung c neutralem Boden;

I - alle aktiven Teile von Erde isoliert.

Der zweite Buchstabe definiert die Art des Bodens leitenden Teile der elektrischen Anlage des Gebäudes ausgesetzt:

T - direkte Verbindung von freiliegenden leitenden Teilen der elektrischen Anlage des Gebäudes auf den Boden, und zwar unabhängig von der Natur des Kommunikationsnetzteil auf den Boden;

N - direkte Verbindung von freiliegenden leitenden Teile der elektrischen Anlage des Gebäudes mit dem Punkt der Erde der Stromversorgung.

Die Buchstaben nach einem Bindestrich für N, bestimmen die Art dieser Beziehung - eine funktionale Weg zum Null-Schutzeinrichtung und Neutralleiter:

S - Funktion PE-Schutz Null und Null Arbeitsleiter N sind mit getrennten Leitern versehen ist;

C - Nullfunktion des Schutz- und Neutralleiter sind mit einem gemeinsamen PEN-Leiter zur Verfügung gestellt.

In Russland bis heute ein System ähnlich dem TN-C (Abb. 6.1), in dem die freiliegenden leitenden Teile der Anlage (das Gehäuse, elektrische Gehäuse) mit einem geerdeten neutralen Strom kombiniert verbunden sind Null Arbeiter und Schutzleiter PEN, dh "Neutral Erdung". Dieses System ist relativ einfach und billig. Jedoch ist es nicht das erforderliche Niveau der elektrischen Sicherheit.

(. Abbildung 6.2) (. Abbildung 6.3) System TN-S und TN-C-S sind weit verbreitet in europäischen Ländern -. Deutschland, Österreich, Frankreich, usw. Im TN-S-System, alle freiliegenden leitenden Teile der Anlage des Gebäudes sind mit einem separaten Schutzerde PE-Leiter direkt Energieversorgungseinrichtung zu erden.

Bei der Installation von elektrischen Vorschriften vorschreiben, Schutzleiter PE Draht mit grünen und gelben Markierungen Isolation gelten.

Das System TN-C-S (Abb. 6.3) in der Öffnungsvorrichtung kombinierten elektrischen Schutzleiter PEN und ein Werk gliedert sich in Schutzleiter PE und dem neutralen N-Leiter.

Das System TN-C-S PE Schutzleiter ist mit allen freiliegenden leitenden Teilen verbunden und kann wiederholt geerdet sein, während der Neutralleiter N nicht mit der Masse verbunden werden müssen.

Die vielversprechendsten für unser Land ist das System der TN-C-S ermöglicht in Kombination mit der breiten Einführung des RCD ein hohes Maß an elektrischer Sicherheit in elektrischen Anlagen ohne größeren Umbau zu gewährleisten.

Wichtiger Hinweis!

Bei Anlagen mit Bodensystemen TN-S und TN-C-S elektrischen Verbraucher ist nicht vorgesehen richtigen Systeme und Fehlerstromschutzschalter (FI-Schalter), ist effektiver in Verbindung mit diesen Systemen, Erdung und Potentialausgleich.

Eigentlich Erdung selbst System - ohne die RCD, bieten nicht die notwendige Sicherheit. Zum Beispiel kann der Zusammenbruch der Isolierung auf dem Körper des Gerätes oder einer Maschine, ohne FI-Schalter dieses Benutzers vom Netz Überstromschutzeinrichtungen Auslösung - Schutzschalter oder Sicherungseinsätze.

Leistungsschutzvorrichtungen gegen Überstrom, erste minderwertig Geschwindigkeit RCD und hängt zweitens von vielen Faktoren ab - die Vielfalt der Kurzschlussstrom, der wiederum auf den Widerstand der Leiter abhängt, der Übergangswiderstand an der Stelle der beschädigten Isolierung, Leitungslänge, Präzision Kalibrierung von Leistungsschalter, et al.

. Das Vorhandensein von Metallgehäusen vor Ort, Ventile usw., mit dem Schutzleiter verbunden sind, erhöht sich das Risiko eines Stromschlags, da in diesem Fall die Wahrscheinlichkeit der Kette: "Live-Leiter - der menschliche Körper - das Land" ist viel höher. Nur RCD bietet Schutz gegen den direkten Kontakt.

Einführung von TN-S-Systeme und TN-C-S in den europäischen Ländern, die Erfahrung, die wir ständig drehen müssen, weil dort die zuvor in den zwei Jahrzehnten gelöst Problem betrachtet wird, gab es auch mit großen Schwierigkeiten. Zum Beispiel beschreibt die Literatur einen Fall, wo der Elektriker ein Objekt falsch angeschlossen Phase Schutzleiter zu verbinden, die in einer fatalen Niederlage von mehreren Personen geführt.

Im Hinblick auf die elektrischen Sicherheitsbedingungen während des Betriebs durch die oben erwähnte ernsthafte Alternative elektrische Erdungssystem ist es relativ neu, aber mehr und mehr breit wirksame elektrische Sicherheitseinrichtungen verwendet - doppelte Isolierung.

Erfolge der chemischen Industrie bei der Herstellung von Kunststoffen und Keramiken mit hervorragenden mechanischen und elektrischen Eigenschaften, erweitern erheblich den Bereich der elektrischen Sicherheit von Elektrogeräten und Elektrowerkzeuge durch "doppelte Isolierung", die Anwendung, welche Art von Erdungssystem in Bezug auf die elektrischen Bedingungen keine Rolle spielen.
