13. Die Prinzipien der Leistungsüberspannungsschutz

13.1. ALLGEMEINE BESTIMMUNGEN

Der Rechtsrahmen für das System zum Schutz vor Blitzschlag und Schaltüberspannungen für Stromversorgungsnetze mit niedriger Spannung ist bisher nicht ausreichend entwickelt.

Der PUE (.. 7. Aufl usw. 7.1.22) enthält die folgende Anforderung:

"... Wenn eintretende Luft sollte Überspannungsableiter installiert werden".

Der Technische Ausschuss der Internationalen Elektrotechnischen Kommission - TC 37 hat Normen für den Schutz von Wellen Blitz entwickelt und Schaltüberspannungen - 61647-1,2,3,4 IEC IEC 61643-1,2 IEC 61644-1,2.

Auf der Basis der IEC 61643-1-Norm (1998-1902), "Spannungsschutzgeräte Wellen, für die Niederspannungs-Energieverteilung. Leistungsanforderungen und Prüfverfahren" es wurde insbesondere der deutschen Norm VDE 0675 Teil 6 entwickelt. "Arresters und Überspannungsschutz für AC-Netze 100-1000 Das Gerät".

In Russland System der Blitzschutz durch den regulierten "Vorschriften für den Blitzschutz von Gebäuden und Bauwerken (RD 34.21.122-87)".

Lightning ist einer der Abschnitte der komplexen EMV-Probleme. Derzeit ist die Band das Standardkonzept der Überspannungsschutz (IEC 1024) betrachtet.

Es gibt einen Unterschied zwischen inneren und äußeren Blitzschutz.

Äußerer Blitzschutz ist so konzipiert, Gebäuden und anderen Einrichtungen bei direkten Blitzeinschlägen zu schützen. Dieser Schutz ist eine oder mehrere mit niedrigem Widerstand und niedriger Induktivität Wege Blitzstrom auf die Erde (Blitzableiter, bestehend aus einem Stromkollektor, der Kollektor und Erdung). Äußerer Blitzschutz ist ein Klassiker und wird in Übereinstimmung mit den geltenden Vorschriften durchgeführt.

Inner Surge Protector schützt elektrische Systeme und elektronische Geräte in den Gebäuden der Blitzteilströme von Schalt, Blitzüberspannungen und Kapazitätsaufbau in dem Erdungssystem. Darüber hinaus bietet der innere Schutz Schutz gegen Stöße von Blitzeinschlägen verursacht, elektromagnetische Felder. Für den inneren Blitzschutz ist eine Grundvoraussetzung für die Existenz eines wirksamen Bodensystem. Der innere Blitzschutz Bedeutung erst in den letzten Jahren aufgrund der weiten Verbreitung der Mikroelektronik gewonnen.

Borders Echelon Schutzzonen im Gebäude sind äußere Blitzschutzeinrichtungen gebildet, Gebäudewände (Metallfassaden, Verstärkung von tragenden Wänden, etc ..), innerhalb des abgeschirmten Raums, Messkameras, Gehäuse, Instrumentierung, usw.

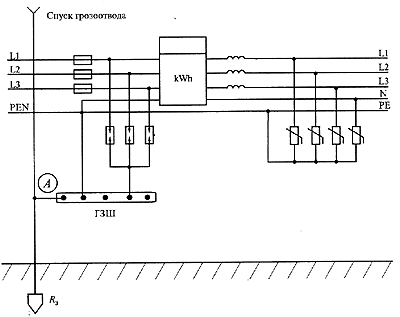

Fig. 13.1 zeigt das elektrische Stromversorgungsschaltung mit einem Überspannungsschutz Geschwindigkeit. Auf der Hauptgruppe nach der Sicherung zwischen jeder Phase eintritt und der Haupterdungsschiene umfasst Funkenstrecken. Wenn Impulse kommen Schwall über den Draht Netzwerk oder bei einem erhöhten Potential am Punkt A ausgelöst und bestand die Ladung auf dem Boden während eines direkten Einschlages von Blitzableitern.

Bei einem Blitz das Potential des Punktes A in Bezug auf die Remote-Erder, zum Beispiel trifft, kann die Erdungstransformator Stromversorgung eine Million Volt erreichen. Allerdings ist die Spannung zwischen den Phasen des Netzes und dem Haupterdungs ​​Bus nicht auf den Wert der Spannungsauslösefunkenstrecken nicht überschreiten. Dies bedeutet, dass alle internen Verdrahtung die gleiche Potentialerhöhung erfährt.

Abbildung 13.1. Schema der elektrischen Leistung mit Geschwindigkeitsüberspannungsschutz

Es ist auch zulässig, anzunehmen, dass das Verhältnis der Widerstände und der Erdungsdraht Netzwerk 01.10 nur 10% des Blitzstromes des elektrischen Verteilungsnetz gelangt.

Neben den klassischen Ableiter auf den inneren Blitzschutz spezielle Überspannungsableiter eingesetzt werden (ARF), bestehend aus parallel geschalteten Funkenstrecke und Varistor. Die Varistor Grenzen oft Überspannung durch ferne Blitzschläge verursacht werden entstehen, eine Funkenstrecke wird durch direkten Blitzschlag ausgelöst, wenn aufgrund hoher Ströme in der Varistor hohen Restspannung bleibt. Reduzieren Sie ggf. in Regionen mit hoher Gewitteraktivität verbleibende Anstieg der nachfolgenden Zonen weiter Varistor oder Ableiter enthalten mit einer Vielzahl von Parametern kombiniert an den Grenzen der Zonen festgelegt werden. Zur gleichen Zeit zu schützen, die Isolations Schritte gelten besondere enthalten konsequent in Leitungsinduktivität.

Durch rationelle Layered Schutz möglich, wie im Hochspannungsnetz die gewünschte Koordination der Isolation zu erreichen.

Die russischen Vorschriften geben die Verwendung von Überspannungsableiter werden in der "Zwischen Leitlinien für die Anwendung des RCD in den elektrischen Anlagen von Gebäuden" (IP von 29.04.97 № 42-6 / 9 ET) enthalten ist. In Sec. . In Abschnitt 6.3 Staaten 6 "Anleitung für die Verwendung von FI-Schalter für einzelne Baustellen": ". Wenn eine Stromversorgungsschaltung, Verteilern und den tatsächlichen Typ des RCD Auswahl besonderes Augenmerk auf die Notwendigkeit legen, sollten Überspannungsableiter (ARF) (Sicherungen) für eintretende Luft zu installieren" Es ist ein Haus-Stromversorgungsschaltung, wobei der Haupteingang die Verbindung des Ableiters mit der Phasen- und Neutralleiter mit dem PE-Bus zeigt.
