Selbst gemachte Reaktor zur Herstellung von Biogas

Sergey Vyalichkin

Im Durchschnitt zum Heizen des Gebäudes Fläche von 40 bis 50 m ^2-Flammen - Herd muss bei 3,0-3,5 m ³ pro Stunde Biogas. Bei der Ausstattung des lokalen Heizungsanlage mozhnoispolzovat weit verbreitete automatische Heizung Gas - Wasser - Heizung AOGV-11, 3-3-U.

Ein wesentlicher Faktor in der Intensität der Gaserzeugungs Bestimmung - die Prozesstemperatur. Wir sollten nicht vergessen , dass in dem Artikel "Biogas :, wärmt, und Köche" , beschreibt ein in ein Land im Zusammenhang Experiment mit einem recht milden Klima. Offenbar mehr rauen klimatischen Bedingungen, Heizung ist notwendig, vielleicht sogar im stationären Prozess. Und wenn Sie die Heizung sind, scheint es angemessen, sie als eine wirksame Regulationsfaktor zu verwenden, indem die mehrmals Blähungen mozhnouvelichit. (Auf einem anderen Kontrollfaktor - Rühren - sagen auf.)

Nun, auf die Kraft der Einheit die kombinierte Wirkung dieser Faktoren berücksichtigt werden können einige Hinweise liefern.
In den Fermenter Größen Wahl auf die Optionen konzentrieren können in den vorherigen Veröffentlichungen dargelegt sind; gegeben schwereren Klima sollte auf die Pflanze Heizelement hinzugefügt werden, beispielsweise in Form von Spulen. Der Probebetrieb ermöglicht unmittelbar die Heizwirkung auf die Leistung der Vorrichtung zu identifizieren. es wird empfohlen, ein Notebook zu haben (nicht auf das Gedächtnis angewiesen), um die Beendigung der Arbeit zu systematisieren und alle Änderungen aufzeichnen - wie die Eingabe, so auch erhalten. Die Praxis zeigt , dass alle 10 ° zusätzlicher Heizung Biomasse Dual Gasausstoß aus dem 1 m ³ Fermenter.

Hier sind einige Daten für diejenigen, die die Auslegung der Anlage zu tun werden. Von 1 Tonne Rohmaterial wird auf ₂ 100 m ³ Gas erzeugt. Seine Fähigkeit Brenn ca. 5500- 6000 kcal / m ^3. Zum Vergleich hat Erdgas nicht viel hochkalorische - nur 7000 kcal / m ^3.

Heute ist der Prozess der Biologie. Metanoproizvodyaschie Bakterien sind in der Beschickung. Kulturen entwickeln sich in ihren Fermenter bis zu drei Wochen, bis die Masse Gas abgeben beginnt. Wenn Sie fertig verwenden "Sauerteig" des vorherigen Teils der bereits Arbeits Fermenter Begriff Quelle der Gaserzeugung reduziert wird, bis etwa eine Woche.

Metanoproizvodyaschie Bakterien werden in drei Gruppen unterteilt. Psychrophile effektiv arbeiten im Bereich +5 ... + 20 °. Steigt die Temperatur weiter zu entwickeln mesophile Bakterien, deren Arbeitsbereich + 30 ... + 42 °. Und bei noch höheren Temperaturen bereits evident Akt der thermophilen Bakterien, die sich in einem sehr engen Bereich von +54 arbeiten ... + 56.

Eine beeindruckende Anzahl von Fragen zu Anlagen im Zusammenhang, vor allem - die Möglichkeit einer regelmäßigen Betankung zu schaffen und Rohbiomasse Mischen ohne Glocke zu öffnen. Zuvor alle müssen Sie sagen, dass ununterbrochene Gaserzeugungsanlagen Vervielfältigung Strecke mozhnopoluchit. Mit den doppelten Fermentern, die abwechselnd in ihre aufladen ist möglich, ohne die Komplikation des Systems zu tun.

; Eine einfache periodische in Überladung: Deshalb ist die Zukunft der Schöpfer der Anlage zur Produktion von Biogas in Bezug auf seine Fähigkeiten, drei Systeme verglichen werden Twin einfach, mit abwechselnd in Überladung; mit einer speziellen Vorrichtung, die eine kontinuierliche Zufuhr von Gas zur Verfügung stellt.

Durch das dritte Schema ausgewählt haben, muss man sich vor Augen haben, die erfordert nicht nur Ausgangsmaterial Nachfüllen, sondern auch Faul Arbeit verschwenden.

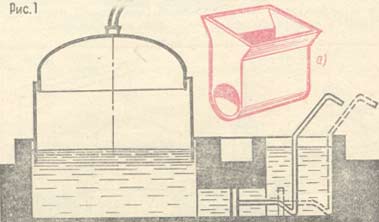

In den letzteren Schema Betankung Rohstoffe, tut der Abfallwirtschaft in der Frequenz nicht gleich. So kann der Abfallwirtschaft mit der Suspension des Verfahrens der Reinigung, Inspektionssystem kombiniert werden. Was berührt Betankungs wird auch durchgeführt , oft einfach: die untere Tageskapazität von 1/10 gereinigt wird, auf der Oberseite der gleichen Menge an frischem biosyrya zugegeben. Eine der Möglichkeiten, im Rahmen der Befugnisse des Fermenters ohne Entzug von Gas Schiffe, die auf dem sogenannten Prinzip der kommuniziere aufzutanken basiert. Zu diesem Zweck angeordnet neben dem Faulgrube ein kleines Füllvolumen, verbunden mit ihrer Rohre unterhalb des Flüssigkeitsspiegels befindet (Abb. 1). Die Pipeline wird von Stücken aus Keramik oder Asbestzement Abwasserrohr, das in Behälter in der Wand bauen gemacht.

Das System selbst ist ein flüssiges Gas-Tor. Verbesserung der Effizienz der Konzentratzufuhr, können Sie Plug-Trichter Trichter verwenden (Abb. 1a). Schiebt durch die dicke Linie kann auch ein einfaches Gitter Kolben. Sofort wird es auch als ein Ventil verhindert samoperemeshivaniyu Biomasse zwischen den beiden Tanks eingesetzt.

Viele Fragen erfordert periodische Mischen Biomasse. Wie um diese Operation auszuführen, ohne Öffnen? Nicht jeder weiß, über die Möglichkeit ihrer samoperemeshivaniya. Denken Sie an die Wirkung von Konvektion: seine mozhnonablyudat im oberen Raum, wenn einige Flaum einen Kühler dreht, Aufschwimmen, fällt auf die gegenüberliegende Wand und wieder genießt eine gute Strömung an die Batterie. die Wirkung des Wärmezirkulationsmediums ist einfach, in dem Fermenter zu erhalten, in dem unteren Teil der Wiedererwärmungsrohr (Spule) angeordnet, wenn sie auf die Kante eines verwies; Konvektion liefert samoperemeshivanie. Der austretende Prozess dies Begasung wird die Wirkung der Gasblasen in einem Bereich oberhalb der Heizung angeordnet steigen zugegeben.

Es ist leicht zu machen und ein mechanischer Rührer Biomasse. Besonders zweckmäßig es in Bereichen mit einem milden Klima, wo es keine Notwendigkeit zum Heizen ist. Wie die Praxis zeigt, ist es besser, im Voraus zur Verfügung zu stellen. Nach allem, wenn das System selbst beim Erhitzen freigesetzt werden, warum dann an der Zeit, es wird gebeten, zu verbrauchen Energie beim Mischen. Darüber hinaus ist es nicht notwendig, die Masse kontinuierlich zu rühren. Sie können sie in regelmäßigen Abständen betrieben werden, zum Beispiel am Morgen und am Abend. Es sollte auch diese Operation in eine zusätzliche drehen, anpassen. Es ist genug, um die Lage der Bell zu folgen: sobald er auf die untere Ebene fällt (eine kleine Gasreserven), muss man die Biomasse mischen -, Gasentwicklung sofort erhöhen.

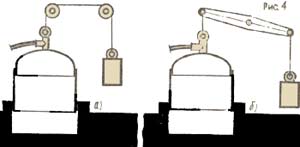

Solche Glocke ein System profitable Ausgleich neben der Tatsache, daß es als Hebevorrichtung bei der Prüfung und Reinigung des Fermenters mozhnoispolzovat. Vor diesem Hintergrund ist es leicht , das System von einigen Hilfselemente zu ergänzen: Blöcke besser wieder Arm positioniert ist (weil nur die Glocke heben , unter ihm zu arbeiten, absolut nicht erlaubt - "Nicht unter der Last stehen!"). Es sollte auch die Schwenklager der Wippe "Kuchen" zu machen, aber im Gegensatz zu Satz, als Lagerwaagen. Aber wenn Ihre Position nicht frost, bieten ein Gegengewicht in Form eines Behälters mit Wasser gefüllt.

Die größte Schwierigkeit, die in der Art und Weise der DIY steht, - Herstellung von Glocken. Das verzinkte Eisendach ermöglicht es uns, es die gewünschte Form mit einfachen Mitteln zu geben, darüber hinaus wird es ein mild sein. Aber die Zerbrechlichkeit des Materials in schnelle Korrosion in einer aggressiven Umgebung macht uns für andere Optionen suchen. Daher empfehlen wir dringend, dass Sie zu den verfügbaren Schrott aussehen. Old Behälter, beispielsweise Öl, geschnitten wird, kann sehr geeignet artige Form Halbzeug (typischerweise mit geschweißten sphärischen Böden) , um die Dicke des Blechmaterials, von 2 bis 5 mm.

Anscheinend wird die Glocke gängigen Größen von 2-3 m als die gleiche Höhe aufweisen. Wenn die "Tonne" geringer wäre, sollten Sie prüfen , ob eine große Glocke zu handeln oder ein paar kleinere nehmen (zB D = 1,5 m), zur gleichen Zeit auf der einfachsten Ausführung der gekoppelten Systeme zurück.

Für einige Leser gab es das Problem des Gasdrucks zu bestimmen. Offenbar, sie achten nicht auf die offensichtliche Sorge, als ob nur die Glocke wird angezeigt - die Kraft des Gasdrucks hat das Niveau der Masse Glocke erreicht. Wir erklären dies in der Probe. Mit einem Durchmesser von 2 m skirt Glocke seine Querschnittsfläche ist S = 2 = 3,14 kN der X 1 = 3,14 m ² = 31 400 cm ^2. Wenn die Dicke der Wand der Glocke 5 mm und 2 m hoch über seine Glaubwürdigkeit wird in der Nähe von 500 kg. Nehmen wir an , dass die tatsächliche Stelle der Glocke 470 kg ist. Dann kommt die Glocke bei einem Gasdruck von 0,15 atm. (Die SI M = Masse von 470 kg, das Gewicht der Leistung von F = 4700 N, der Gasdruck p = 4700/31 = 0,15 400 N / cm ² = 0,15 bar).

Durch den Standards der Druckglocke heben um nicht zu ändern, wird es nur aufgrund einer Verschiebung des Flüssigkeitsbehälters entstehen erhöhen, abgeschnitten gleiche Elemente der Glocke Wand.

In Anbetracht der Niederdruck-Gas beobachten wir, dass es (wenn nötig) mozhnopovysit einfache Weise: Satz auf die Glocke zusätzliche Last, es niedrige Positionierung für die ausgewählte Glocke Balance.
Einige interessante Beispiele für den Vergleich. Der Gasdruck im städtischen Netz ist in einem Bereich von 200 bis 300 mm Wasser. Art. Und erlaubt - bis zu 600 mm Wasser. Art. In unserem System muß dieser Druck auf die Grenze ähnlich sein. Natürlich beginnt die Frage: ist ein privater Innenhof kann biosyrya in ausreichender Zahl geben? Natürlich nicht. Unsere Empfehlungen beziehen sich in erster Linie an die Genossenschaftsviehzuchtbetrieben jeden Tag mehr und mehr Entwicklung zu erhalten. Darüber hinaus sind Bestimmungen auch eine Menge liegen in den Kolchosen und Sowchosen: Ein anderes Mal eine beträchtliche Anzahl von Gülle in der Nähe von Zuchtbetrieben sammelt, die nicht verwendet. Die Anwohner könnten darüber verfügen, und dann auf dem Feld herausnehmen. Nachdem alle Abfallstoffe aus dem Fermenter fast verliert nie seinen Wert als Dünger. Es gibt ein Doppel wirtschaftlichen Nutzen.

Abschließend noch einmal appellieren wir an die Leser ihr Experiment in den Bau und Betrieb von Biogasanlagen zu teilen.

Der Autor: Sergey Vyalichkin
