Programm zur Berechnung Halbwellen-Vertikalantenne

[Ein Fehler trat bei der Verarbeitung dieser Richtlinie]

Last ist nicht erforderlich. Es funktioniert genau hier.

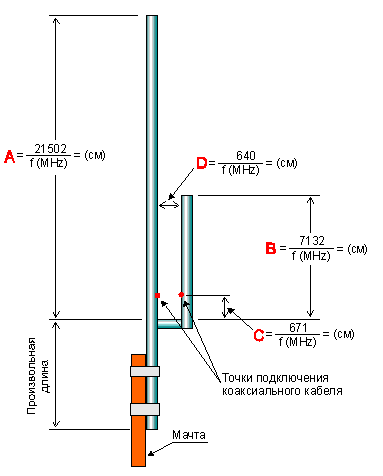

Das Programm für die Berechnung der Halbwellen-Vertikalantenne

(MHz)

Geben Sie die Frequenz

A = (Cm)

Die Länge der Antenne.

B = (Cm)

Passende Linie.

C = (Cm)
(Für Ri = 50 Ohm)

Passenden Versorgungsleitung zu der Antenne.

D = (Cm)

Der Abstand zwischen der Antenne und der Anpassungslinie.

Um in der Nähe des oberen Punkt des Anpassungs sein muss, um optimal die Versorgungsleitung mit der Antenne ausrichten Schleifen Neonlampe zu verbinden, dann das Stromkabel Anschlusspunkt so lange bewegen, wie nicht die meisten hellen Schein der Lampe auftritt.
