Fahren chastotomera- Digitalwaage auf dem PIC-16F842

Siehe auch:

Technische Eigenschaften:

Maximale Messfrequenz. .................. 50 MHz
Die maximale Auflösung der gemessenen Frequenz ... 10 Hz,
Eingangsempfindlichkeit .............................. 0,250 mV
Stromversorgung ..................................... 8 ... 12,
Stromaufnahme ....................................... .. 35 mA,

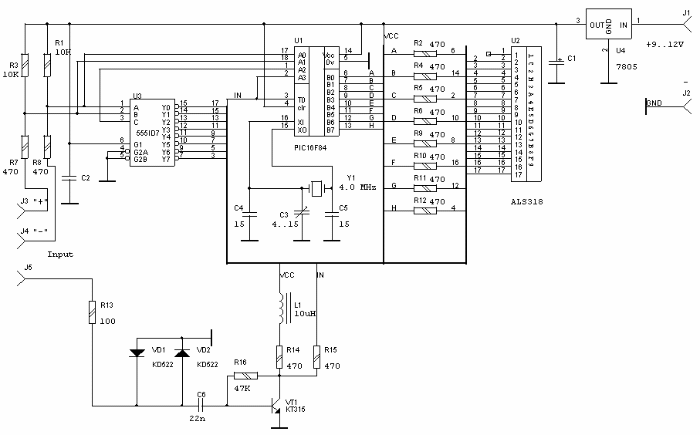

Schematische Darstellung der Frequenz - digitale Waage ist in Abbildung 1 dargestellt Es besteht aus:

  • Eingangssignalgenerator den Transistor VT1 vorgesehen. Das Signal, das von dem zu J5 Eingang geliefert Frequenz gemessen beschränkt ist, verstärkt und an den Prozessor PIC-Eingang für die Messung zugeführt werden;
  • CPU U1, Durchführen der Messung, Berechnung, Umwandlung, Steuerung dynamischer Anzeige und dynamische Abfrage der Eingangssignale. Schlussfolgerungen J3 und J4 werden verwendet, um eine digitale Waage auszuwählen. Prozessor-Taktfrequenz wird von einem Kristall Y1 bestimmt und in einem kleinen Bereich Kondensatoren C3 und C4 variieren.
  • U2 LED-Anzeige die Frequenz angezeigt werden soll.
  • U3-Chip - Weger Ziffer angezeigt.
  • Integral-Regler U4 die Versorgungsspannung. Versorgungsspannungsfrequenz Wert 8..12 Volt wird an den Klemmen J1 geliefert (+) und J2 (-)

Die Funktionen werden wie folgt umgesetzt:

  • Wenn Sie die J3 und J4 deaktivieren arbeitet als eine Frequenz (Meßmodus);
  • Wenn ein Protokoll. "0" am Ausgang fügt J3 die gemessenen Werte mit vorher gespeicherten im nichtflüchtigen Speicher konstant (digital Skala);
  • Wenn ein Protokoll. "0" auf den Ausgang subtrahiert J4 Modulo diese Konstante aus dem gemessenen Wert (digital Skala);
  • Wenn ein Protokoll. "0" auf beiden J3 und J4 Schlussfolgerungen 1 sec. Konstante Skala tritt in den Aufnahmemodus, wird die Anzeige der Buchstabe "F" zeigen und die gemessene Frequenz.
  • Resubmission des Protokolls. "0" auf der J3 und J4 wird zur Erfassung der Messwerte in einem nichtflüchtigen Speicher des Prozessors führen und zurück zum Messmodus. Danach wird eine neue Konstante wird als der Wert der Zwischenfrequenz verwendet.
  • Dieser Modus wird gemacht, um Benutzern zu ermöglichen, ihre eigenen Antrieb Wert in ihrem Maßstab zu setzen, ohne PIC-Prozessor Neuprogrammierung. Standardmäßig wird der Text des Programms aufgezeichnet gleich dem Wert von 5,5 MHz IF.

Ca. eine logische "0" entspricht dem Potential von 0 Volt ( "Erde").

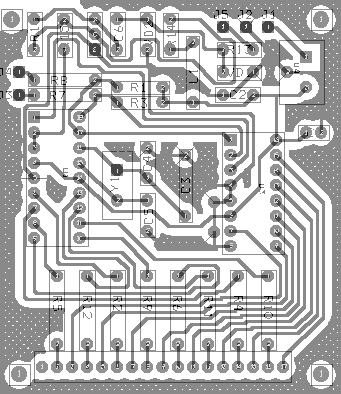

Die Struktur wird auf eine einseitige PCB Abmessungen 57 x 67 mm. Design der Leiterplatte in 2 gezeigt ist, jedoch die ultimative Einfachheit des Design macht es einfach, sie zu wiederholen sogar maketnitse.

Richtig zusammengesetzt Frequenz - Digitalwaage mit einem entsprechend programmierten PIC-Prozessor benötigt fast keine Konfiguration. Die minimale Einstellung ist mit der Eingangsfrequenz der Referenzfrequenz angelegt, und der Abstimmkondensator C3 korrekt auf dem Display angezeigt werden soll. Dies kann ein Anpassungskondensator C4 erfordern.

Fahren chastotomera- Digitalwaage auf dem PIC-16F842

PCB

PCB-Frequenz.

Erscheinungsdatum 22.03.2003gg.
