Schießen Schlacke Verfahren voreingestellten Stromwert
elektrischen Durchschlag in der Zone,

Siehe auch:

Grundsätzlich Erholung entwickelte Bildröhren Methoden in den 50 ... 60 Jahre beschreiben nun Systeme Instrumente und Recovery-Techniken sind selten Bildröhren. diese Art von Instrument ist jedoch in unserer Zeit zu jedem Master benötigt, hat Fernsehgeräte oder Monitore wurden repariert. Fasst man die Erfahrung mit verschiedenen Instrumenten, biete ich eine eigene Version. Es unterscheidet, dass es die Möglichkeit bietet, aktuelle Werte der elektrischen Durchschlag in der Zone voreinzustellen. Diese Lösung mit einfacher Anwendung kombiniert ist die neue Lösung in der Regenerations Kathoden.

Das Gerät ist kompakt und einfach zu bedienen, und über die Wirksamkeit eines wenig anders als die komplexen Markengeräten im großen eleganten Fall. Es muss nicht eine Reihe von austauschbaren Platten für eine Vielzahl von Typen von Bildröhren erfordern. Das Ergebnis der Wiederherstellung wird beobachtet, unmittelbar auf dem TV-Bildschirm. In den Jahren des Betriebs wird die Vorrichtungsschaltung gut entwickelt, die Kosten niedrig ist, sammeln und passen Sie es sogar ein Funkamateur sein kann. ist kein Fernseher oder Monitor nicht für langfristige Praxis der Verwendung des Instruments zu verletzen, aber dennoch eine Warnung: Der Autor für die Folgen der Verwendung des vorgeschlagenen Verfahrens und der Vorrichtung nicht verantwortlich ist.

Schematische Darstellung der Vorrichtung in Figur 1. Die dargestellte Vorrichtung besteht aus einer Antriebseinheit und einem Modulator-Begrenzer. Die Antriebseinheit der Vorrichtung umfasst die Komponenten T1, D2, C1, C2. Gleichrichter D2 durch den Strombegrenzungswiderstand auflädt die Kondensatoren C1 und C2 auf eine Spannung von 400 ... 450 V. Die Energie des Kondensators C2 wird verwendet, in der CRT durch den Begrenzer-Modulator Q1 zu entladen. Spannungsregelung auf den Begrenzer Modulator aus dem Kondensator C1 geliefert. Unabhängige Strombegrenzung ermöglicht es Ihnen, die Eigenschaften der Stabilität an der C2-Kondensatorentladung zu speichern. Für die Modulationsstromquelle Rücklaufimpulse Transformator T1 verwendet Wicklung III. Die Modulationstiefe Stromwiderstand R4 wird im Bereich von 40 ... 60% eingestellt. Strombegrenzung innerhalb von 30 ... 800 mA durch den Widerstand R7. D3 LED rot als Stabilisator und der Basisspannungsanzeige verwendet. Die Widerstände R8 die maximale Strom in der Entladungsschaltung. Der Widerstand R6 restriktiv, R9 - Stromsensor. Transistor Q1 kann so BU508, S2000 oder dergleichen angewendet werden, jedoch ohne einen Widerstand in der Emitterschaltung baza-. Die durchschnittliche Leistung im Transistor zerstreut ist klein, so dass man ohne den Kühler zu tun. Die Diode D2 Typ BYW54 oder einen Impuls mit einer Sperrspannung von 600 V. Der Transformator T1 auf einem Ferrit-Kern von der Netzstromversorgung Filter TV oder Monitor gewickelt ist, ist die Kerngröße nicht entscheidend aufgrund der niedrigen Stromverbrauch. Wickel I enthält 20 Windungen von 0,53 mm, die Wicklung II - 180 ... 200 Windungen von 0,12 mm, die Wicklung III enthält 30 Windungen desselben Drahtes.

Antriebsvorrichtung das Rohr zur Reparatur

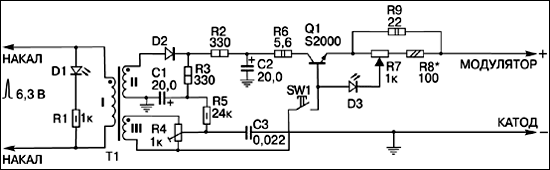

Abbildung 1. Schematische Darstellung der Vorrichtung

Strukturell kommt das Gerät in einem kompakten Kunststoffgehäuse. Der positive Anschluss des Gerätes und seine Verbindungsdrähte mit den Anschlüssen sind mit Heizung "Krokodile" ausgestattet. Der negative Pol ist nehmen bequem die Form der Sonde, die eine dicke Metall Nadel in den Körper des Stiftes angebracht ist. Die gleiche Sonde ist günstig Taste SW1 positioniert.

Der Betrieb ist wie folgt. Versorgungsstift ist mit dem "Krokodil", um Schlussfolgerungen glühen CRT TV-Arbeiten verbunden. Die richtige Verbindung wird durch das Leuchten der LED D1 bestimmt. Nach einigen Sekunden erforderlich, um den Kondensator aufzuladen, ist das Gerät betriebsbereit. Der positive Anschluss ist mit dem Modulator verbunden ist (in der Regel gemeinsam), zu einem restaurierten negativen Kathode. Durch den Strom zumindest verschließbaren SW1 Taste einstellen. Regenerationsergebnis wird an die Qualität des Bildes auf dem Bildschirm überprüft, nachdem die Vorrichtung von der Kathode zu trennen. Abbildung 2 zeigt die Form des Ausgangssignals. Wenn Sie den Strom des Widerstands R7 erhöhen wollen, schalten Sie das Gerät wieder und das Ergebnis überprüfen. So beeinflussen die allmählich ansteigende Strom, die möglichst wenig "traumatischen" keine kinescope Kathoden.

Die Form des Ausgangssignals,

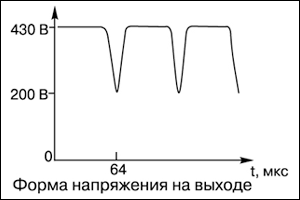

Abbildung 2. Die Ausgangswellenform

Bei einigen Modellen kann die Regeneration Feuerschutz. In diesem Fall wird das Fernsehen und restart Neustarten Prozess fortgesetzt werden kann. Die langfristige Praxis dieses Instrument der zeigte, dass es keine Defekte in Fernseher waren nicht da ist. Falls erforderlich, kann das Rohr Heizspannung Fahrt simuliert werden einfach durch den Fernseher ausschalten. Wärmeträgheit der Kathode und die Energie in der Kondensatoreinrichtung gespeichert ist, ermöglicht die Regeneration des gewünschten Modus beibehalten wird. Um eine negative Spannung angelegt wird, die in bestimmten Verfahren empfohlen wird, müssen Sie einfach den Stecker in die kinescope Schlussfolgerungen zu tauschen. Für die Verwendung des Geräts in den Röhrenfernsehgeräte oder Monitore, die auf der Leitung Transformator keinen Pulsintensität haben, ist notwendig, um die Spule der vorübergehenden zusätzlichen 3 ... 5 Umdrehungen zu wickeln und sie an das Endgerät Leistung verbinden.

Achtung!
Wenn Sie mit dem Gerät arbeiten , vergessen Sie nicht zu den Sicherheitsvorkehrungen!

Erscheinungsdatum 22.03.2003gg.
