Kostengünstige und bearbeitbar Schema der Vorrichtung zur
CRT-Wiederherstellung

Siehe auch:

Bei der Entwicklung des Gerätes wurde ein Ziel gesetzt, so viel wie möglich, billige und einfache Konstruktion für die Regeneration von Bildröhren zu tun, aber das Gerät hat eine Reihe von Vorteilen in Bezug auf andere Geräte das Verfahren zum Brennen der Kathode nämlich verwendet wird; Es stellt die meisten der CRT, auch wenn keine Gerätetyp PPVK sie länger dauert, wenn sie natürlich nebyli "getötet" PPVK Gerät sind, gibt es keine Chance, die Bildröhrenkathode des Brennens, die einfache Herstellung der Vorrichtung.

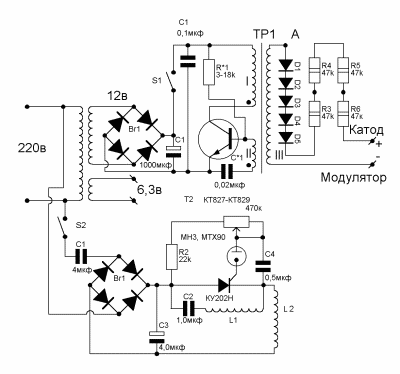

Antriebsvorrichtung für die Wiederherstellung von Bildröhren.

Die Bedienung basiert auf einer großen Spannung über dem Dämpfungswiderstand R3-R6 in umgekehrter Polarität an die Kathode der Anwendung und dem Modulator Bildröhre, wie bekannt ist, alle Müll auf dem negativen Bereich zusätzlich abgeschieden wird es nach wie vor an der Kathode aufheizt Oxid erhalten, minus wir in diesem Gerät ist mit dem Modulator verbunden auftritt Monoxid Übertragung mit Kathode und seine Erholung im Metall auf dem Modulator.

Operation:

  1. Verschleiß auf der Oberseite des Halses der Rohrspulen L1 und L2;

  2. Schließen Sie das Glühen des Rohres;

  3. Schließen Sie ein Kabel an der Kathode und dem Modulator + -;
  4. Schalten Sie das Gerät mit dem Netzwerk, warten, bis die Wärme mit dem Schalter S1 zum Aufwärmen wird Hochspannungs-Wechselrichter zu starten.

Zwischen der Kathode und der Modulator dort blau leuchten, schalten Sie den Schalter S2 Generator von elektromagnetischen Impulsen, die gleichmäßig Oxid von der gesamten Oberfläche der Kathode zu entfernen ermöglichen. Die Erholungszeit von 1-3 Stunden pro Waffe.

Auf T1 Transistor zusammengesetzt Wandler Spannung an 2-4kilovolta, Inverter-Stromversorgung - 12 Volt, Stromverbrauch 2-2,5 Ampere. Transformator TR1 TVS110pts11 kann auf jeden anderen angewendet werden. Der Transistor ist auf dem Kühler befestigt ist. Auf Thyristor ku202n Generator von elektromagnetischen Pulsen auf dem Prinzip der elektrischen Stangen montiert, L1 Spule L2 auf verschiedenen Rahmen Breite und 10 mm, und der Durchmesser des Halses des Rohres gewunden sind, enthalten 200-300vitkov Draht 0,5-0,7mm.

Wenn Sie das Gerät auf den Punkt A neonku (Ausgang Multiplikator) angeschlossen Aufbau und die Polarität der Wicklungen l und ll wählen, zu neonka am Punkt A glänzte

Das erste Gerät wurde ohne Dioden und einem Generator von elektromagnetischen Impulsen gemacht, das heißt, von dem Punkt A sofort bis R3 ging, R6, und wie eine gute Idee zu erholen.

Morozov Yuri Alexandrovich

Achtung!
Wenn Sie mit dem Gerät arbeiten , vergessen Sie nicht zu den Sicherheitsvorkehrungen!

Erscheinungsdatum 22.03.2003gg.
