Eine interessante Technologie Reparatur horizontalen Scan-TV

Anbieter kontaktieren

Wie häufig die Frage nach der Fehlerbehebung TDKs mit unzureichenden Verhalten der Schaltung (wollen nicht auf den Fernseher einzuschalten, aus Transistor Linearität Verletzung Ordnung Zeilenabtastung, etc.) und wie viel Energie und Geld verschwendet wird. Es wird gezeigt, wie einfache Ausrüstung zu verwenden, kann aus dynamischen Tests TDKs durchgeführt werden, OS, TPI und andere. TV-Geräten.

Die Endstufen fegen eng mit BP und Schutzschaltungen und einen Master-Oszillator und der vorletzten Etappe. Oft ist die Ursache des Mangels ist fest entschlossen, OS, ist es nicht. TDKs ändern und weiterhin für den Mangel zu suchen, wenn die Endstufe funktioniert prima. Dies hilft, schnell die dynamische Prüfung zu identifizieren.

Das Testprinzip basiert auf der Arbeit von Emulationszeilen gebaut. In der Endstufe wird Versorgungsspannung in etwa zehn von kleineren Nenn gefüttert (+12). Für den Emitter und den Kollektor des Ausgangstransistors verbunden sind, die jeweils die Quelle und den Drain des FET (BUZ90). Am Gate des Transistors dient 5-10V Impulse mit Amplitude 15,625Gts Frequenz (oder zweimal so viel für 100Hz TVs) und die Dauer der aktiven Phase von 26 ms und 38 ms passiv. In dem Betriebssystem und erzeugt TDKs Strom- und Spannungsamplitude von weniger als etwa zehn der Arbeits der Amplitude.

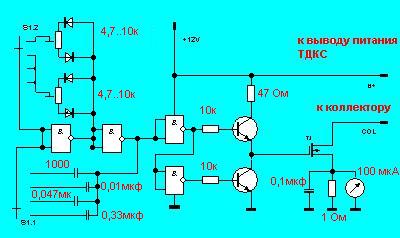

Die Praxis zeigt, dass solche Tests nicht stören Verhalten zu Beginn der Reparatur, keine Zeit zu verlieren Testversionen von Fehlern zu testen. Hierzu ist es zweckmäßig, einfaches Gerät zu montieren - laden Testori. Die Grundlage des Systems des Generators mit einstellbarer Einschaltdauer und CMOS-Schalter. Etwa könnte Schema sein:

Drei Anschlüsse (col, B +, GND)

Drei Anschlüsse (col, B +, GND)

Mit Hilfe dieses Testers durch den mittleren Strom durch die horizontale Ablenkung verbraucht bestimmt wird und mit Hilfe des Oszilloskops steuert die Form und die Dauer des IOC. Stromaufnahme von 20 bis 50 mA, Dauer des IOC 12-15mks und glatt (ohne die "grobe"), eine Form der Diskussion über die Ausgangsstufenschaltung und Ablenkung Wartungsfreundlichkeit. Die geringste Änderung in den Regeln des Scan auf Änderungen in den oben genannten Parametern führen.

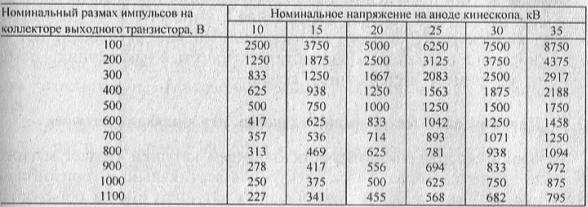

Selbst andere mit dem Gerät ist es notwendig, sich daran zu gewöhnen. Dann kann es im Großen und Ganzen angewandt mehr werden. Zum Beispiel verwendet der Autor das Gerät die Pinbelegung des Unbekannten zur Bestimmung (oder keine Daten) TDKs und TPI. Bei der Anpassung Kontingenz ( "links"), um den ursprünglichen TDKs dynamischen Tester nur ein Geschenk zu ersetzen. Es kann nicht nur sieben Mal verwendet werden, vor der ersten Benutzung zu messen, sondern auch, um schnell festzustellen, wie die meisten erfolgreich skaskadirovat Wicklung.

Wenn der Tester an dem Chassis verbinden, sorgen für die Integrität des Leitungstransistors und Gleichrichter B +.

Wenn alles in Ordnung ist, und die Entfaltung "Schiff" Tester sollten die Tester und Re-shot TDKs produzieren Dosierung (defekte verbraucht etwa 10 mA) angeschlossen werden

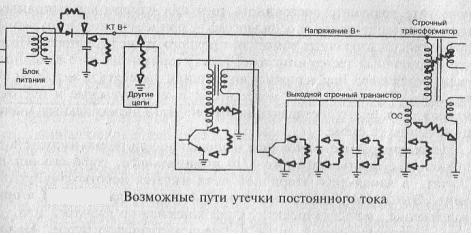

Beim ersten Gebrauch des Gerätes bei der Diagnose .Für Beispiel, wenn der Zwischen Probe durchstechen kann, entfernt dann TDKs Strom normalisiert. In diesem Fall wird der Tester verbunden abwechselnd gemeinsamen Draht abwechselnd zu allen Windungen. Anodengleichrichter entfernt TDKs Test Connection Kapazität 2200 pF auf 3-5kV zwischen dem Saugnapf und dem Terminal ABL. (Wenn TDKs in der Regelung nicht brauchen)

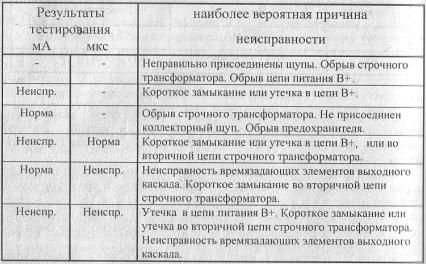

Somit ist es nicht nur möglich, die Wartungsfreundlichkeit zu bestimmen, sondern auch die Art des Mangels.

Alle High-Q-Spule kann durch die Vorlage auf einen kurzen Puls überprüft werden und dann Tracked Fading Spulenkreis gebildet, und es ist ihre eigene Kapazität. Schneller Zerfall zu sprechen der Kreislauf schließt.

Wenn Sie ein solches Regime in dem Tester zur Verfügung stellen, wird seine Funktionalität erweitert.

Alle High-Q-Spule kann durch die Vorlage auf einen kurzen Puls überprüft werden und dann Tracked Fading Spulenkreis gebildet, und es ist ihre eigene Kapazität. Schneller Zerfall zu sprechen der Kreislauf schließt.

Die obigen Verfahren können Sie einen beliebigen Impulswandler überprüfen (BP, Pulsregler und Steuerungen). Und klug sein, können Sie auch im Einzelfall kinescope überprüfen. Wie Sie an das Gerät gewöhnt erweitert seine Anwendung.

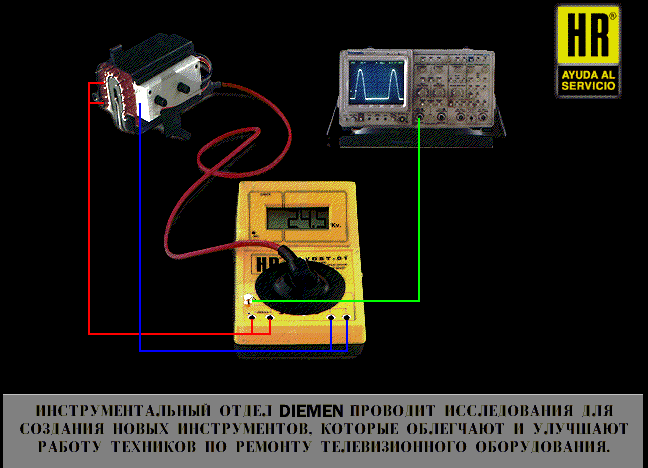

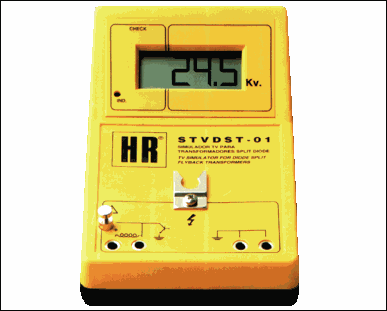

Abschließend sei darauf hingewiesen, dass das Prinzip des Testers in der spanischen Firma Gerät HR verwendet. Nur Spanier Detektor dient regelmäßig als die Spannung an der Saugnapf und Testgerät vorherigen TDKs sind.

Bei der Herstellung der Themen verwendet Ausgabe von "Digital - TV REPAIR" PF Gavrilov, AJ Sankt Moskau "Radioton" im Jahr 1999, sowie persönliche Erfahrung.

Erscheinungsdatum 02.03.2004g.
