Taser

Optionsprogramme: => 1 | 2 | 3 | 4 | 5 | 6

Das Gerät ist für aktive Selbstverteidigung entwickelt, indem Sie auf den Stürmer von elektrischen Hochspannungsentladung wirkt. Das Schema stellt eine Spannung an den Ausgangsklemmen zu 80000 V, die Verteilung der Luft führt und die Bildung eines Lichtbogens (Funkenentladung) zwischen den Kontaktelektroden. Da die Berührungselektroden fließt begrenzt aktuelle Bedrohung dort das menschliche Leben. Electros Gerät aufgrund seiner geringen Größe kann als persönliche Sicherheit Werkzeug oder Werk als Teil von Sicherheitssystemen für den aktiven Schutz eines Metallobjekts (Safes, Metalltüren, Türschlösser, und so weiter. D.) verwendet werden. Darüber hinaus ist das Design so einfach, dass nicht die Herstellung von industriellen Anlagen erfordert - sind alle leicht zu Hause durchgeführt.

Außenansicht Taser.

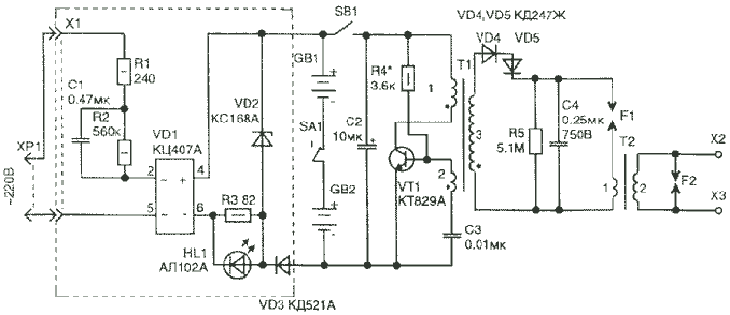

Taser Schema.

In dem Schema der Vorrichtung auf dem Transistor VT1 und Transformator T1 Impulsspannungswandler montiert. Oszillator arbeitet mit einer Frequenz von 30 kHz und die Sekundärwicklung (3) des Transformators T1 nach der Gleichrichterdioden zugeordnet zu dem Kondensator C4 eine Gleichspannung von etwa 800 ... 1000 V. Der zweite Transformator (T2) kann weiter die Spannung auf den gewünschten Wert zu erhöhen. Er arbeitet in einem Pulsmodus. Dies wird erreicht, indem der Spalt in der Funkenstrecke F1 so eingestellt wird, daß die Luft-Durchschlag bei einer Spannung von 600 aufgetreten ... 750 V. Sobald die Spannung über dem Kondensator C4 (während des Ladevorgangs) dieser Größe zu erreichen, Kondensatorentladung tritt durch F1 und der Primär T2 Wicklung. Die Energie in dem Kondensator C4 gespeichert sind (übertragen an die Sekundärwicklung des Transformators), aus dem Ausdruck bestimmt wird:

W = 0.5P Uc2 x = 0,5 x 0,25 x 6,10 x 0,061 = 7002 [J]

Wo: Uc - Kondensatorspannung [V]; C - Kondensator C4 [F]. Ähnliche industriellen Fertigungseinrichtungen haben in etwa die gleiche Energieladung oder weniger. Er ernährt sich das Schema der vier Batterien vom Typ D-0.26 und verbraucht weniger als 100 mA. Die Schaltungselemente zugewiesen punktiert sind transformatorlose Ladegerät vom Netz von 220 V. remima Ladekabel zu verbinden ist mit zwei entsprechenden Stecker verwendet. HL1 LED ist ein Indikator für das Vorhandensein von Spannung in dem Netzwerk und VD3 Diode verhindert Batterieentladung durch die Ladeschaltung, wenn sie nicht eingesteckt ist. Die Regelung verwendeten Teile: MLT Widerstände, Kondensatoren C1 K73-17V Typ 400 B, C2 - K50-16 25 B, NW - K10-17, C4 - MBM 750 K42U B oder Typ-2 630 V. Die Hochspannungs-Kondensator (C4) Verwendung anderer Typen sind nicht zu empfehlen, da es im harten Modus (Entladung fast Kurzschluss) arbeiten muss, die lange Zeit nur diese Serie beibehalten hat. sechs in Reihe geschalteten Dioden KD102B - VD1 Diodenbrücke kann durch vier Dioden Typ KD102B und VD4 und VD5 ersetzt werden. Schalter SA1 Typ PD9-1 oder PD9-2. Transformer

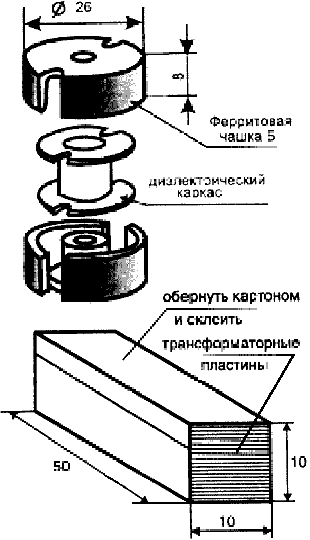

Transformers sind hausgemacht und sie beginnt Wicklung mit der Sekundärwicklung. Der Herstellungsprozess erfordert Genauigkeit und Wickelvorrichtung. Der Transformator T1 auf dem isolierenden Rahmen durchgeführt wird, in den gepanzerten Kern B26 M2000NM1 Ferrit (M1500NM1) eingesetzt ist. Sie umfasst eine Wicklung 1 bis 6 Windungen, 2-20 dreht PELSHO Drahtdurchmesser von 0,18 mm (0,12 ... 0,23 mm) in den Wicklungs 3-1800 Drahtwindungen 0,1 mm im Durchmesser PEL. Wenn die dritte Spulenwicklung erforderlich ist, wird jeder 400 Kondensator dielektrischen Schichten Stapel Papier mit einem Kondensator oder Transformatoröl imprägniert. Nach dem Wickeln Spule es in die Ferritplatten und Leimfuge einlegen (achten Sie darauf, dass es funktioniert). Designated Spulenanschlüsse sind mit beheizten Paraffin oder Wachs gefüllt. Wenn Schema Montage ist es notwendig, mit der Polarität der Phasenwicklungen des Transformators in dem Schema spezifiziert einzuhalten. Ein Hochspannungstransformator T2 wird auf den Platten des Transformators Eisen in dem Paket angesammelt hat.

Da das Magnetfeld in der Spule nicht geschlossen ist, verhindert die Konstruktion, die Magnetisierung des Kerns. Winding wiederum ausgeführt abbiegen (erste Sekundärwicklung gewickelt) 2-1800 ... 2000 PEL Durchmesser Drahtwindungen von 0,08 ... 0,12 mm (vier Schichten), 1 - 20 Umdrehungen von 0,35 mm Durchmesser. Eine Zwischenisolations eine bessere Leistung in wenigen Windungen eines dünnen (0,1 mm) Teflonband, aber der Anzug und Kondensatorpapier, und - es ist möglich, aus den nicht-polaren Hochspannungskondensatoren zu erhalten. Nach dem Wickeln Transformatorwicklungen gefüllt Epoxid. Der Kleber vor dem Befüllen ist wünschenswert, ein paar Tropfen Öl Kondensator (Weichmacher) und gut mischen hinzuzufügen. In diesem Fall sollte der Klebstoff Vergußmaterial frei von Luftblasen sein. Zur Vereinfachung erforderliche Füllung Papprahmen (Größe 55h23h20 mm) in der Größe des Transformators, und wobei die Abdichtung durchgeführt werden. Konstruiert bietet auf diese Weise die Transformatorsekundärwicklungsspannung Amplitude von mehr als 90.000 B, aber ohne Schutzfunkenstrecke aufzunehmen F2 wird nicht empfohlen, da diese Spannung innerhalb der Spule kosten können. Überspannungsableiter ist in einem Abstand von 20 ... 24 mm liegt von zwei blanken Drähten hergestellt. Das Design der Elektroden X2, HZ und Ableiter F2 ist in der Abbildung unten gezeigt.

Bauelemente sind auf Seitenplatten aus Plexiglas Dicke montiert von 5 ... 6 mm. Die Elektroden X2 und HZ von Stangen können bei hohen Stromverbinder, wie SR-Serie verwendet werden. Ansicht Ableiter F1 ist in Abbildung gezeigt

Da das Material besser ist die Kupferplatte mit vernickelten aufzunehmen (dies zur Zerstörung des Ableiters arc einen hohen Widerstand gewährleistet). Die Dicke der Platten kann jeder sein. Der Durchbruchspannung der Luft etwa 3 kV pro mm (je nach Luftfeuchtigkeit und Luftdruck), so dass der Funkenstrecke F1 beträgt etwa 0,1 ... 0,2 mm (einstellbar im Setup). Power Button SB1 besser und es selbst tun - es erlaubt Berücksichtigung der Besonderheit der Rumpfstruktur zu nehmen. Es ist aus unlegiertem Stahl oder Kupferbanddicke von etwa 0,5 mm, die Fig. 2.30. Alle Details der Regelung, sondern SA1 Schalter, platziert auf der einseitigen Glasfaserleiterplatte mit einer Dicke von 1 ... 1,5 mm (die Größe von 130h55 mm), Abb.

Von der gleichen Größe als Deckplatte und montieren Sie den Schalterelement SA1, aber auch Batterien verwendet. Batterien platziert paarweise in Pappbechern geklebt auf ihre Größe (Durchmesser) und der Hauptplatine an die Erregungsblätter auf dem Deckel befestigt. Details sind durch Leiterbahnen verlötet, dass die Dicke des Vorrichtungskörpers zu reduzieren. Transformatoren T1 und T2 sind mit der Leiterplatte mit einem Epoxy-Klebstoff verklebt. Allgemeine Ansicht der Anordnung der gesamten Struktur (ohne Gehäuse) ist unten gezeigt.

Im Rahmen der beiden Platten gebildet wird, befestigt mit vier Schrauben (versenkten Deckel), gewickelt und geklebten Karton Gehäuse (es muss entfernt werden, wenn die Rückwand zu entfernen). Um ein ansprechendes Erscheinungsbild des Gehäuses zu geben Klebeband in der Farbe des Holzes aufgewickelt. Anstelle der Tastenanordnung SA1 wird in der Gehäusebohrung ausgeführt und ist an der Seitenfläche eines dünnen Streifens angebracht (1 ... 2 mm) aus Kunststoff mit Schlitzen. Innerhalb des flexiblen Teils der Platte geklebte Gummiauskleidung, aber so, dass es nicht mit dem Setzen Sie die Abdeckung auf dem Rahmen nicht stört. das Schema Einstellung ist (Widerstand R4) nachhaltige Inbetriebnahme und Betrieb des Oszillators zu erhalten, wenn von einer stationären Quelle mit einer Spannung von 3,9 bis 5 V betrieben, wenn die Schaltung der Konfiguration am besten ist es, einen Block in einem Strombegrenzungsmodus-Stromversorgung 1 A zu verwenden - diese Schäden bei VT1 verhindern falschen Anschluss der primären T1-Phase oder fehlende automatische Generierung Modus aus einem anderen Grund Wicklung. Dann verwenden Sie ein Oszilloskop mit einem Teiler sind die Spannung über den Kondensator C4 zu messen und die Größe der Lücke in den Ableiter F1 wählen, so dass es nicht das Niveau von 650 ... 750 V. Nun ein paar Worte über den Betrieb des Gerätes nicht überschreitet. Wenn der elektrische Schalter Übertragung ist SA1 besser für die Entfernung von Energie zu nutzen - es wird der Betrieb des Gerätes ausschließen versehentlich die Taste SB1 gedrückt wird, zum Beispiel in der Tasche. Es ist nicht zu gehören Elektroschocks bei hoher Luftfeuchtigkeit empfohlen, die meisten Spannungsbogenentladung zu vermeiden. Da ferner keine Wärmesenke (kein Raum in dem Gehäuse) installiert ist, wird die Vorrichtung nicht für den Dauerbetrieb für eine Zeit von 1 min empfohlen (in der Regel ist dies nicht erforderlich) für den Transistor VT1. Es sollte auch wissen, dass der übliche Verschleiß ist kein Hindernis für das Eindringen des Bogens.

Achtung!
Wenn Sie mit dem Gerät arbeiten , vergessen Sie nicht zu den Sicherheitsvorkehrungen!
