Das Gerät ist für den aktiven Schutz der Metalltür der Wohnung oder sicher gestaltet und sein kann. in Verbindung mit anderen Sicherheitseinrichtungen wie ferner einen Alarmfall angewendet. Es kann nützlich sein, und in der Landwirtschaft einen elektrischen Zaun aus den Hinterhof Tiere zu schaffen (es ist genug, um den Umfang Einsätze mit straffen zwei blanke Drähte herzustellen).

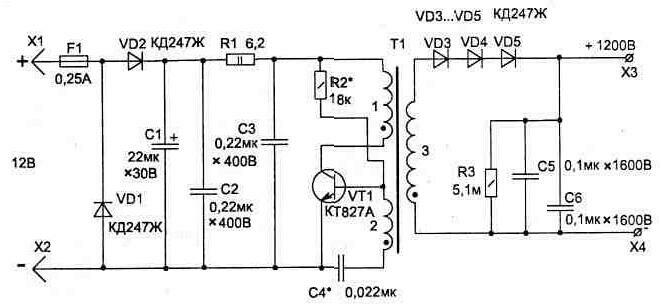

Fig. 3.16. Schematische Darstellung "Igel"
Antriebsvorrichtung (Fig. 3.16) besteht aus dem Oszillatortransistor VT1 und dem Transformator T1 ist eine Hochspannungswicklung, die nach dem Gleichrichterdioden VD3 ... VD5 Spannung entfernt 1000 ... 1200 V. Dies ermöglicht die Verbindung zu einem der Hochspannungsklemmen getroffen zu werden Strom, die Leistung, die auf der Gesamtkapazität der Kondensatoren C5 und C6 (Energie gespeicherte Ladung auf dem Schiff abhängen wird:
Wo: Uc - Spannung über den Kondensator in Volt, C - die Gesamtkapazität in Farad) und deren Größe so gewählt ist, dass diese Auswirkungen nicht lebensbedrohlich ist, aber das zweite Mal empfangen wird, nicht mehr wollte.
Für die Herstellung von elektrischen "Hedgehog" müssen auf dem dielektrischen Transformator T1 Rahmen gewickelt werden soll, in den gepanzerten Kern eingeführt BZO (s. Abb. 3.17) aus M2000NM1 Ferrit (M1500NM1). Der Transformator umfasst eine Wicklung 1 - 9 von Spulen 2 bis 10 Drahtwindungen PELSHO-0,18, in den verwinkelten 3-1800 Umdrehungen von PEL-0.1. Seine Produktion erfordert Genauigkeit, und die dritte Spulenwicklung ist notwendig, alle 400 dreht Kondensatordielektrikum Papier zu stapeln (Sie können von Hochspannungs-Kondensator erhalten können), und die Schichten imprägnieren Kondensator oder Transformatoröl. Nach dem Wickeln Spule es in die Ferritplatten und Kleber einlegen (achten Sie darauf, dass es funktioniert). Designated Spulenanschlüsse sind mit beheizten Paraffin gefüllt.
Fig. 3.17. Komponenten der Konstruktion von gepanzerten Spule
Bei der Montage Kreise müssen in der Regelung festgelegten Polarität der Phasenwicklungen des Transformators beobachtet werden.
Die Topologie der Leiterplatte und der Anordnung der Elemente darin (mit Ausnahme der Sicherung) sind in Fig. 3.18. Der Transformator ist an der Platte mit Klebstoff befestigt.
Er ernährt sich das System von der Batterie oder eine Quelle mit einer Spannung von 10 ... 15 V.
Mit der Rechtskurve auf der Phasenwicklungen T1 Schaltung beginnt sofort mit der Arbeit. Einstellung ist die Auswahl des Kondensators C2 - die maximale Ausgangsspannung an den Klemmen des HZ und X4 sowie in der Auswahl des Betriebsmodus des Oszillators Widerstand R2 einen minimalen Stromverbrauch bei der nachhaltigen Selbsterregung (Start des Oszillators in der Einschalt-Zeit) zu geben.
Typischerweise wird Schaltung Stromverbrauch von 50 mA nicht überschreiten. Um die Effizienz der Vorrichtung zu verbessern, kann es mit einem Zeitgeber (Fig. 3.19) aufweist, die zwischen der Stromversorgung und der Schaltung ergänzt werden. Timer ermöglicht bei Schaltung Spannungen angelegt "Hedgehog" 5 aufzunehmen ... 15 Sekunden (je nach dem Nominalwert des Kondensators C10 und dem Widerstand R5), wonach sie entregt seine bis zum Radfahren Macht.

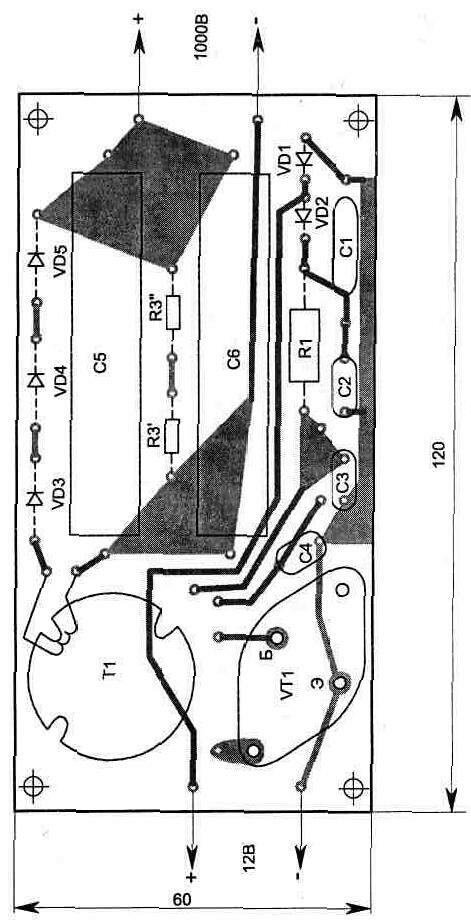

Fig. 3.18. Die Topologie der PCB und das Layout

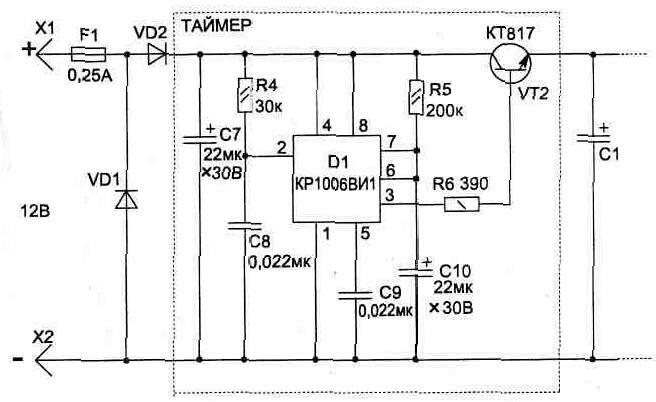

Fig. 3.19. Elektrische Timerschaltung
In Schemata angewendet Kondensatoren C1, C7, C10 K53-4-Typ; C2, NW, C4, C8, C9 - K73-9 100 V; C5, C6 - K42U K73-16V-2 oder 1600 V.
Achtung!
Wenn Sie mit dem Gerät arbeiten , vergessen Sie nicht zu den Sicherheitsvorkehrungen!
Erscheinungsdatum 22.03.2003gg.
