Systeme für Regeneriereinrichtung GALVANIC
(Batterie)
Artikel Autor unbekannt
Das Problem der Wiederverwertung elektrochemischen Batterien haben lange besorgt über die Elektronik-Enthusiasten. In der Fachliteratur hat wiederholt verschiedene Methoden der "Wiederbelebung" der Elemente veröffentlicht, aber in der Regel, sie halfen nur einmal und nicht die erwartete Kapazität geben.
Die Experimente konnten die optimalen Strom und Regeneration Modi Ladegeräte entwickeln geeignet für die meisten Elemente zu bestimmen. Zugleich erhielten sie eine anfängliche Kapazität, und manchmal ist es mehr überlegen.
Stellen Sie die gewünschte Option, und die Batterie nicht von ihnen, wie auch eine der in Reihe geschalteten Batterien, unbrauchbaren (unter dem zulässigen Pegel entladen) Elemente macht es unmöglich, die Batterie wieder herzustellen.
Wie für den Ladevorgang, muss sie mit einer asymmetrischen Stromspannung von 2,4 ... 2,45 durchgeführt werden. Mit weniger Stress und verzögerte Erholung ist sehr Elemente nach 8 ... 10 Stunden ist und die Hälfte Kapazität zu gewinnen. Bei einer höheren Spannung ist nicht ungewöhnlich Aufbrausen Elemente, und sie sind zu verschlechtern.
Bevor Element Lade notwendig ist, es zu testen, ist die Bedeutung, die das Element in der Lage ist zu bestimmen, eine gewisse Last zu widerstehen. Für dieses Element ist mit dem ersten Spannungsmesser verbunden , um die Restspannung zu messen, die nicht kleiner als 1 sein müssen. (Mit weniger Stress Element ist ungeeignet für die Regeneration.) Dann geladen auf dem Element 1 ... 2 Sekunden - Ohm - Widerstand 10, und wenn die Zellenspannung um nicht mehr als 0,2 fällt, ist es geeignet für die Regeneration.

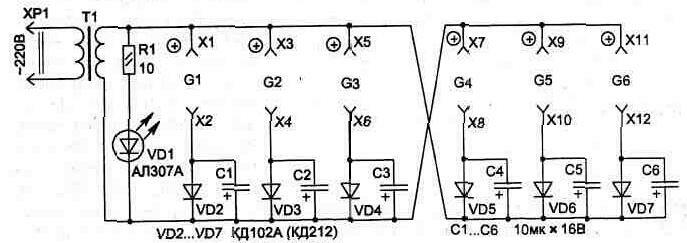

Schematische Darstellung des Ladegerätes nach Fig. 1 (vorgeschlagen BI Bogomolov), die für das gleichzeitige Laden von sechs Elemente (G1 ... G6 Typ 373, 316, 332, 343, und andere ähnliche).
Fig. 1
Die wichtigsten Teile Schema ist ein Transformator T1, wenn die Spannung in der Sekundärwicklung in den Grenzen von 2,4 streng sein musste ... 2,45 V unabhängig von der Zahl angehängt , um es als eine Last recycelbar Elemente.
Wenn der fertige Transformator nicht mit der Ausgangsspannung festgestellt werden kann, ist es möglich , eine vorhandene Transformatorleistung von nicht weniger als 3 Watt anzupassen, Aufwickeln weitere Sekundär auf die gewünschte Spannung Drahtwicklung markiert PEL oder SEW Durchmesser von 0,8 ... 1,2 mm. Die Verbindungsdrähte zwischen dem Transformator und die Ladeschaltungen müssen die größtmögliche Querschnitt aufweisen.
Dauer der Regeneration ... 5 4 und manchmal 8 Stunden. Periodisch muss eine oder andere Element aus dem Gerät entfernt werden und lassen es durch das Verfahren , das oben für das Diagnoseelement beschrieben, und kann mit einem Voltmeter, die Spannung an der aufladbaren Zelle und sobald überwacht werden , da es die 1,8 erreicht ... 1,9 V, Regeneration stoppen oder das Element kann das aufladen und beschädigt werden. In ähnlicher Weise den Fall der Erwärmung eines Elements gelangen.
Am besten ist es, die Elemente zu erholen in Kinderspielzeug arbeiten, wenn man sie auf die Regeneration sofort nach der Entlassung gestellt. Darüber hinaus sind solche Elemente, vor allem Zink Tassen, wiederverwendbare Regeneration ermöglichen. Mehrere schlimmer verhalten sich moderne Elemente in einem Metallgehäuse.
In jedem Fall ist die Hauptsache, tiefe Regeneration Element zu vermeiden und es zum Zeitpunkt der Entlastung Lade setzen, also nicht die Abfall Zelle wegwerfen.

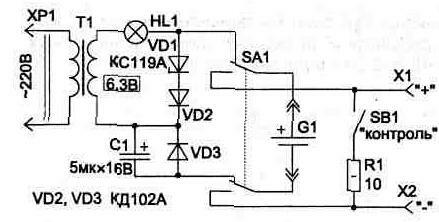

Das zweite Schema (Abb. 2) verwendet das gleiche Prinzip der Elemente asymmetrisch gepulsten elektrischen Strom aufgeladen wird . Sie schlägt vor , S. Glazov und leichter herzustellen, da es die Verwendung eines Transformators ermöglicht Wicklung eine Spannung von 6,3 V aufweist. Glüh - HL1 (6,3 V; 0,22 A) nicht nur führt Alarmfunktionen, sondern begrenzt auch den Ladestrom Element, sondern schützt auch den Transformator im Falle eines Kurzschlusses in der Ladeschaltung.
Fig. 2
Zener - Diode VD1 Typ KS119A Begrenzungselement Spannungsladung. zwei Silizium - Germanium und ein - - mit dem zulässigen Strom von mindestens 100 mA kann es durch eine Reihe von in Reihe geschalteten Dioden ersetzt werden. Die Dioden VD2 und VD3 - jede Silizium mit dem gleichen zulässigen mittleren Strom, zum Beispiel KD102A, KD212A.
Der Kondensator C 1 - 3 bis 5 uF auf die Betriebsspannung von mindestens 16V. Chain of SA1 Steuerschalter und Steckdosen X1, X2 für ein Voltmeter anschließen. Widerstand R1 - 10 Ohm und SB1 Taste für die Diagnose, Zellen G1 und der Steuerung der seinen Zustand vor und nach der Regenerierung verwendet.
Normalzustand entspricht der Spannung von mindestens 1,4 V und eine Abnahme bei der Anschlussleistung nicht mehr als 0,2 ist.
Über den Ladezustand und dem Element aus der HL1 die Helligkeit der Lampe beurteilt werden. Vor dem Verbindungselement leuchtet es etwa polnakala. Wenn eine entladene Zelle Helligkeitsverbindungs deutlich erhöht, und am Ende des Ladezyklus bewirkt, dass die Verbindung und Trennung Element fast keine Änderung in der Helligkeit.
Wenn Elemente des Typs SC-30, SC-21 und die andere (für Uhren) Wiederaufladen muss mit einem Widerstandselement 300 ... 500 Ohm in Serie aufgenommen werden. Elemente wie beispielsweise die Batterie 336 und andere sind abwechselnd geladen. Um den Zugang zu jeder von ihnen gewinnen müssen den Kartonboden einer Batterie zu öffnen.

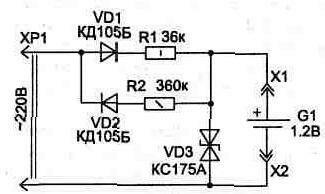

Fig. 3
Wenn Sie die Ladung nur Batterien SC Serienschaltung zur Regeneration wiederherstellen möchten , können durch den Wegfall des Transformators vereinfacht werden (Abb. 3).
Es arbeitet ähnlich dem obigen Schema. Der Ladestrom (I berechnen) G1 Zelle fließt durch die Elemente VD1, R1 zum Zeitpunkt der positiven Halbnetzspannung. Ich Ladungsmenge von der Größe von R1 abhängt. Zum Zeitpunkt der negativen Diodenhalbwelle VD1 geschlossen und die Entladung auf der VD2, R2 Kette. Das Verhältnis I berechnen und wähle ich die 10 - Bit: 1. Jeder Typ SP Serienelement seine Kapazität, aber es ist bekannt , daß der Ladestromwert sollte etwa ein Zehntel der elektrischen Kapazität der Batterie sein. Zum Beispiel kann der SC-21 - Kapazität von 38 mAh (Izar = 3,8 mA, Irazr = 0,38 mA) für SC-59 - Kapazität von 30 mAh (Izar = 3 mA = 0,3 mA Irazr ). R1 = 220/2 · lzap, R2 = 0,1 · R1: unter Verwendung von Beziehungen in dem Diagramm werden die Widerstandswerte für Regenerationselemente SP-59 und SP-21 bezeichnet, und sie sind leicht für andere Arten zu identifizieren.
Gegründet in Zenerschaltung VD3 in das Ladegerät nicht teilnehmen, sondern fungiert als Schutzeinrichtung gegen elektrischen Schlag - wenn in den Kontakten G1 X2 Element getrennt ist , kann HZ Spannung nicht mehr als die Stabilisierungsniveau erhöht werden. Zener KS175 ist geeignet für einen der letzten Buchstaben in der Bezeichnung, oder sie können durch zwei Zener - Typ D814A in Serie ersetzt werden , sich zu treffen (das "plus" auf "plus"). Da die Dioden VD1, VD2, jede geeignete Arbeitssperrspannung von wenigstens 400V.

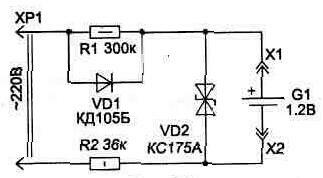

Fig. 4
Die Regenerationselemente 6 ... 10 Stunden. Unmittelbar nach der Spannung Zellregeneration ist etwas höher als der Typenschild Wert, aber ein paar Stunden später nominal etabliert - 1.5.
Wiederherstellen Elemente so verwalten , so drei oder vier Mal, wenn sie die Zeit setzen , um wieder aufzuladen, nicht eine volle Ladung ermöglicht (unter 1 V).
Ein ähnliches Prinzip des Betriebs ist die Schaltung in Fig. 4. Sie braucht keine spezielle Erklärung.
