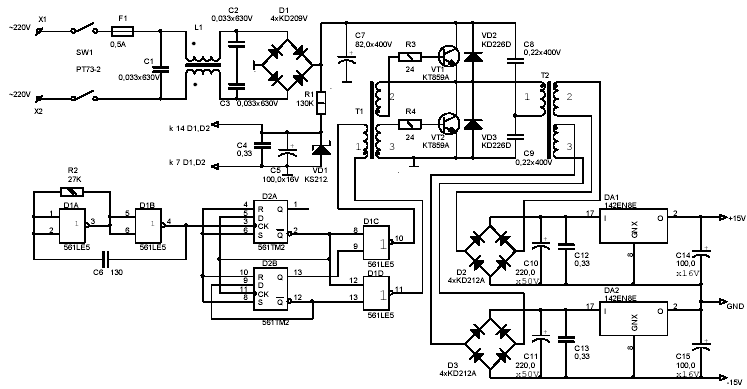

Der Ausbruch von zwei polaren Stromquelle 60W

L1 Filterspule befindet sich in einem 2-Draht 0,33mm MGTF gewickelt auf K16h8h5mm 2000NM1 Ring und enthält 20 Umdrehungen. Transformator T1 am selben Ring gebildet wird, die Primärwicklung 180 Windungen aus Draht PELSHO 0,14mm aufweist, Wicklungen 2 und 3 umfassen 35 Windungen von 0,25 mm 2 NDV, Wicklung wird in einem 2-Draht ausgeführt. K32h16h7mm T2 auf dem Ring ausgeführten 1 umfasst Wicklung 250 Windungen von 0,25 mm SEW-2, 2 und 3 und 45 Drahtwindungen 2 NDV 0,4-1 mm Drähte, je nachdem , was erforderlich ist , die Stromstärke - Ausgabe zu erhalten . Die Ringe müssen auf nichtmagnetischen Schrauben Platte befestigt werden. Zwischen den Lagen der Wicklungen aller Transformatoren müssen die Isolierung von PTFE-Band zu ebnen. Das Gerät muss Gehäuse aus Messing 1 mm dick abgeschirmt werden, und der Bildschirm zu einem Mittelpunkt zwischen C2 und C3 verbunden ist. Der Bildschirm mit dem allgemeinen Körper der Vorrichtung nicht zu verbinden, und das Kabinett als Ganzes muss geerdet werden.

Fahren mit hoher Leistung gepulst zwei polare Leistung bis 60 W

Die Leiterplatte aus glasfaserdoppelseitigen, sollte es übrigens bemerkt werden, daß die Folie durch die Teile erhalten bleibt und an die Stromquelle angeschlossen Bildschirm. Löcher Details Senkbohrung Bohrdurchmesser beträgt etwa 2 mal größer ist als das Loch selbst.

Wenn die Ausgangsleistung von bis zu 100 bis 150 mA Heizkörper für VT1 und VT2 sind nicht erforderlich. Für DA1 und DA2 Heizkörper sind in jedem Fall erforderlich. Bei hoher Ausgangsleistung müssen auch auf Heizkörpern Brücken D2 und D3 installiert werden.

Kaskade wird der Ausgangstransistor aus der Durchgangsöffnung der digitalen Logikschaltungen, geschützt , die die Primärwicklung T1 Steuerimpulse gegenphasig mit einem Spalt zwischen ihnen gleich in Dauer zu liefern pulsen. Die Ausgangstransistoren sind mit einer maximalen Durchmesserabschnitt eine Mindestlänge auf der Verdrahtungsplatte verbunden sind.

Ferner ist zu beachten, dass die erforderliche Tragkraft von mindestens 220 Mikrofarad und Strom bei hoher Ausgangsleistung noch mehr.

Richtig montierte Schaltung Anpassung nicht erforderlich. Wenn mögliche Mehrdeutigkeiten durch eine separate logische Versorgungsspannung von 8-10 Volt mit Strom versorgt werden müssen, und die Versorgungsspannung durch Lattre zugeführt wird, beginnend bei 0 Volt. Es ist notwendig , die Wellenform der Primärwicklung des Transformators T2 Enden zu beobachten. Das Signal muß die Form nahe an die Form der Primärwicklung T1, aufgrund der Verzerrung aufgrund der Primärwicklung T2 folgen. Wenn es Unterschiede gibt, dann müssen Sie die entsprechende zu überprüfen
Transistor.

Brückengleichrichter - Ausgangsinverter müssen an die Wicklungen 2 und 3 in der entgegengesetzten T2 für Last angeschlossen werden Balancieren auf dem VT1 und VT2.

Es gibt mehrere Ausführungsformen der Ausgangsgleichrichter und deren Koordination mit den Wicklungen. Für eine höhere Zuverlässigkeit der Eingänge Stabilisatoren K142EN ... muss LC installieren - Filter im Extremfall (bei niedrigen Strömen) ist möglich , RC zu verwenden -Ketten hoch zu filtern - Frequenzkomponenten der gleichgerichteten Spannung.

Druckversion
Erscheinungsdatum 29.10.2003gg
