Das Schema ist einfach Schaltnetzteil 20W

Diese Quelle kann verwendet werden , um eine Last anzutreiben bis zu 15 ... 20 W und hat kleinere Abmessungen als das gleiche, aber mit Transformator bei 50 Hz arbeitet.

Die Energieversorgungsschaltung ist für einen Einzelzyklus - Hochfrequenz - Impulssender, Fig durchgeführt. 1. Auf der montierten Transistor - Oszillator mit einer Frequenz von 20 ... 40 kHz (je nach Konfiguration) arbeitet. Die Frequenz ist eingestellte Kapazität C5. Elemente VD5, VD6 und C6 bilden einen Start-up - Oszillatorschaltung.

Im Sekundärkreis nach der Gleichrichterbrücke ist ein normaler Linearregler auf dem Chip, man eine feste Ausgangsspannung, unabhängig von Änderungen in der Eingangsleistung haben können (187 ... 242 V).

In Schema angewendet Kondensatoren C1, C2 630 K73-16 Typ B; NW - K50-29 bei 440; C4 - K73-17V 400 V; C5 - K10-17; C6 - K53-4A bis 16; C7 und K53-18 Typ 20V C8. Die Widerstände können beliebig sein. VD6 Zener - Diode kann durch KS147A ersetzt werden.

Ein Impulstransformator T1 ist auf dem Ferritkern 2 oder M2500NMS M2000NM9 Sh5h5 Größe (Querschnitt anstelle der Magnetspule 5x5 mm mit einem Spalt in der Mitte Stelle) durchgeführt. Wickeldraht Marke PEL-2. 1-2 Wicklung umfasst 600 Windungen von 0,1 mm Durchmesser; 3,4-44 Windungen von 0,25 mm Durchmesser; 5-6 - 10 dreht sich in der gleichen Kabel wie die Primärwicklung.

Elektrische Schaltleistungsversorgungsschaltung 15 W

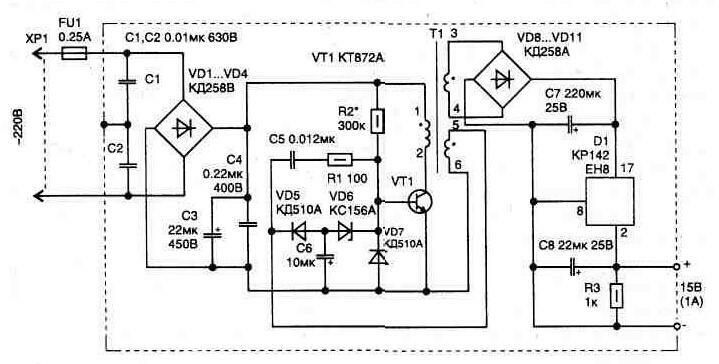

Fig. 1 Schematische Darstellung der Pulsstromversorgung 15 W

Falls erforderlich, können mehrere sein , die Sekundärwicklungen (in dem Diagramm zeigt nur eine), und der Betrieb des Oszillatorphasenpolarität zu beobachten 5-6 in Übereinstimmung mit dem Diagramm Wicklung.

Einstellen Wandler stabil Anregungsoszillator wenn die Eingangsspannung von 187 bis 242 zu erhalten. Bauteile mit Auswahl, ein Sternchen "*". Der Widerstand R2 kann einen Nennwert von 150 ... 300 Ohm und der Kondensator C5 - 6800 ... 15000 pF. Um die Abmessungen des Wandlers im Falle einer Freigabe an der Sekundärseite Nennleistungen von elektrolytischen Filterkondensator (SO, C7 und C8) reduzieren kann reduziert werden. Ihre Größe ist mit dem Verhältnis der Lastkapazität bezogen werden:

Ihre Größe ist mit dem Verhältnis der Lastkapazität bezogenen

P - Leistung in der Schaltung, die Last W;

Um - Spitzenwert der gleichgerichteten Spannung (für Aktion , die an der Eingangsspannung 242 V Amplitude beträgt 342 V);

Fc - Netzfrequenz zur Berechnung der SOC wird auf 50 Hz kommen;

U - die maximale Reichweite der Pulsation der gleichgerichteten Spannung, gelten für die jeweilige Art des Kondensators (aus dem Handbuch entnommen: der Fall für K50-29 es 10 ... 14%, [L16], dh 34 ..).

Die Konstruktion des Gehäuses ist für die Montage des Transistors bereitzustellen und D1 des Stabilisators an den Heizkörpern, sondern auch die gesamte Schaltung abschirmt Störstrahlung zu reduzieren.
