Die Reglerschaltung Netzspannung 3kW

Dieser Regler wie die ferroresonante Regulierungsbehörden und nicht die Form der Spannung verzerren und ist in der Lage, ohne Last betrieben werden. Seine Genauigkeit ist etwas niedriger, aber es enthält eine kleinere Leistungstransformator, und die beweglichen Elemente in der Konstruktion fehlen. Im Vergleich zu Ferroresonanz-Stabilisatoren, hat diese Vorrichtung eine wesentlich geringere Gewicht und die Gesamtabmessungen.

Vorrichtungsbetrieb ist mit der Last von einem, zwei oder drei zusätzlichen Wicklungen des Transformators mit einer Abweichung von der normalen Netzspannung über die Aufnahme in Serie basiert. Wenn die Netzspannung niedriger als erforderlich ist, werden die zusätzlichen Wicklungen in Phase mit dem Netz enthalten sind, und Lastspannung größer als das Netzwerk; wenn die Versorgungsspannung höher als normal wird, sind die Wicklungen außer Phase mit der Netzspannung, zu einer Abnahme in der Lastspannung führt. Die Rolle des Transformators T1 führt und zusätzliche Wicklungen - Wicklung IV, V, VI.

In integrierten Schaltungen DA3 - made DA8 Spannungskomparatoren, die , wenn die Netzspannung Abweichung von der Norm ausgelöst wird.

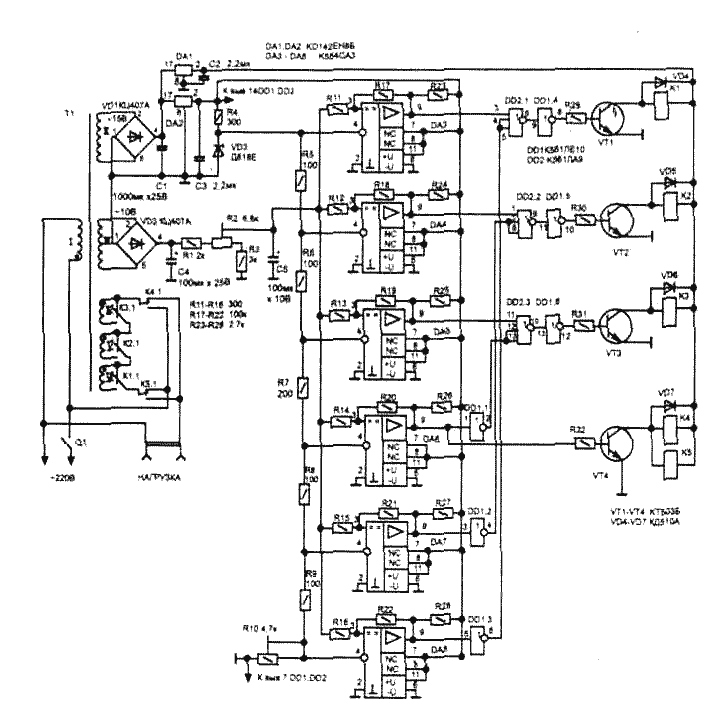

Die Reglerschaltung Netzspannung 3kW

Der invertierende Eingang des Spannungskomparators Referenzzugeführt, von der Zener - Diode und dem Widerstand VD3 zurückgezogen R5 - R 10 des Spannungsteilers. Auf der nicht-invertierende Eingangswiderstände R 11 Komparatoren durch - R 16 empfängt eine Spannung proportional zu dem größten Netz und von der Motorabstimmung Widerstand R2 entnommen. Ein Spannungssensor III Wicklung des Transformators T1, die Spannung (etwa 10 V) an das Netzwerk im Verhältnis variiert. Es wird durch eine Diodenbrücke gleichgerichtet VD2. Pulsationen werden geglättet P RC -filter C4R1C5 -förmigen. Filterzeitkonstante wird gewählt , 1 ... 2 Sekunden sein, wodurch Auslöse Komparatoren aus der Wirkung der kurzfristigen Schwankung.

Comparators DA3 - DA8 konfiguriert ist, die Netzspannung von 250 Stufen zu betätigen, 240 V, 230 V, 210 V, 200 V und 190 V sind. Wenn die Netzspannung überschreitet den angegebenen Pegel, den Ausgang (Pin 9) der Komparatoren , für die die angegebene Bedingung gültige logische Hochspannung (Logikpegel 1) ist - etwa 12V. Somit ist die Differenz Vergleichers Niveaus von 10, oder etwa 5% der Netzspannung. Auslöseschwellen der Komparatoren DA5 und DA6 unterscheiden sich um 20 in. Dies entspricht einer Kontrollzone 220 V ± 5%. Es sollte beachtet werden , dass die nationalen Normen zulässige Netzspannung von 220 V + 10% -15% (von 187 V bis 242 V) eingestellt. Dies ist ein Stabilisator, wie zu sehen ist, liefert eine höhere Genauigkeit der Wert der Netzspannung gehalten wird.

Alle Komparatoren werden durch positive Rückkopplung über die Widerstände R17 abgedeckt - R22. Dies wird getan, um eine kleine Hysterese zu liefern (die Differenz zwischen der Druckantwort von jedem der Vergleicher mit der Zunahme und Abnahme der Netzspannung). Die Grße der Hysterese wird durch das Verhältnis der nominalen R17 bestimmt und R 11 Widerstände für DA3 Chip - Widerstände und ähnliche Paare für andere Komparatoren. Diese Widerstände sind so gewählt , dass die Differenz zwischen der Ansteuerspannung und Loslassen der Komparatoren betrug 1,5 ... 2. Ohne das positive Feedback, das heißt machen Null-Hysterese, die kleinen Variationen der Netzspannung (hervorgerufen, beispielsweise die Aktivierung und Deaktivierung von Geräten, sondern auch andere Lärm) führt zu häufigen Auslösen der Komparatoren und somit ein erhöhter Verschleiß der Kontakte des elektromagnetischen Relais, sondern auch zu zusätzlichen Störungen im Netz.

Somit wird durch die Differenz Betriebsspannung verschiedenen Komparatoren und Hysteresewert bestimmt die Genauigkeit der Spannung an der Last zu erhalten und ist etwa 12V.

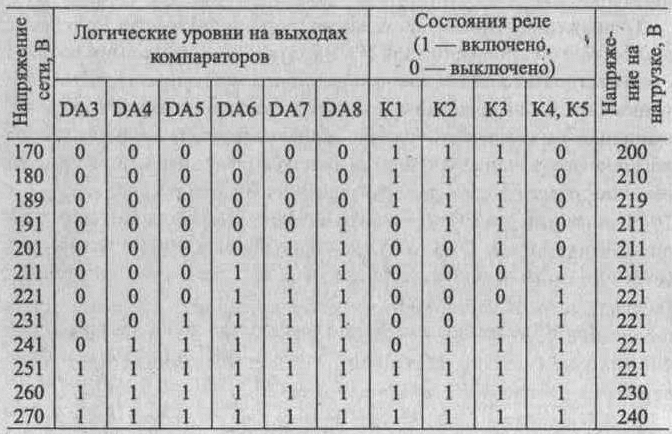

Arbeits Komparatoren und elektromagnetische Relais für unterschiedliche Werte der Versorgungsspannung wird durch die Tabelle veranschaulicht.

Die Reglerschaltung Netzspannung 3kW

Die Tabelle zeigt , dass , wenn die Netzspannung von 170 V bis 270 V, das heißt, 23%, ändert sich die Lastspannung von 200 V bis 240 V, d.h. nur 9%.

Ein paar Worte zu den anderen Lösungen der Stabilisierungsschaltung. Die Referenzspannung an den invertierenden Eingängen der Komparatoren ist mit dem Stabilisator parametrischer R4VD3, die wiederum zugeführt von der integrierten Spannungsstabilisator auf dem Chip DA2 (Ausgangsspannung von 12 V) vorgesehen gespeist. Zener - Dioden D818 Series haben einen sehr niedrigen Temperaturkoeffizienten der Spannung, die der Aufrechterhaltung der Bezugsspannung über einen weiten Temperaturbereich eine hohe Genauigkeit gewährleistet. Dies trägt auch zu einer parametrisch Stabilisator und angetrieben von einer stabilisierten Spannungsquelle. Stromrelaisspulen K1 - K5 wird durch das Integral Stabilisator +12 (DA1 - Chip) zur Verfügung gestellt. Die Notwendigkeit für einen separaten Regler für den Leistungsschalter aufgrund der Tatsache, dass möglich sein sollte, den gegenseitigen Einfluss einer Schaltungs Komparatoren Spannungsreferenzquelle und den Stromschalter-Schaltungen auszuschließen; ansonsten der Betrieb des Relais und die daraus folgende Änderung des Stroms kann ein falscher Alarm Komparatoren führen.

Die Spannung ist proportional zu dem Netzwerk, entnommen aus einem getrennten des Transformators T1 Wicklung (Wicklung III). obwohl sie von der Wicklung des Transformators II entfernt werden konnte. Die Notwendigkeit der Verwendung einer separaten Wicklung ist auf den Wunsch, den Einfluß der Stromänderungen zu eliminieren. Auslösen des Relais, den Wert der Spannung, die der Transformator eine Wicklung nach der Gleichrichtung am invertierenden Eingang des Komparators kommt.

Die Logik der Komparatoren DAZ - DA8 und Logikelemente DD1 Chip. DD2 und Arbeit und elektromagnetische Relais K1 - K5 aus Tabelle 4 ersichtlich und bedarf daher keiner weiteren Klärung.

Das Gerät kann als Komparatoren verwendet werden, die nicht in das Schema K1401SA1 Chips angegeben (von denen jeder vier Spannungskomparator) kann ersetzt werden mit integrierten Stabilisatoren 15-Volt (mit dem Index "B") KR142EN8B. Als VD1 Diodenbrücken. VD2 und Arten von Geräten KTS402 verwenden - KTS405. KTS409. KTS410. KTS412 mit beliebigen Buchstaben - Indizes. Dioden VD4 - VD7, Bypass Relaisspule. jede Art der zulässigen Sperrspannung von 15 V und einem Gleichstrom von 100 mA sein kann. Oxide - Kondensatoren - K50-16. K50-29 und K50-35; ostalnye- KM-6. K10-17. K73-17. Alle Festwiderstände MLT, S2-23, C 1-12; Trimmer und R2 RIO - Multi SP5-2 oder SP5-14. Die Widerstände R5 - R9 sollte Toleranz von Nennwiderstand besser als 1%; wenn es nicht möglich ist, Widerstände mit einer Genauigkeitsklasse zu finden, müssen sie aus einer Gruppe von Widerständen dieser Bezeichnung wählen, ein digitales Ohmmeter verwenden. Das Relais K1 - K5 - ausländische Produktion Bestar BS-902CS. Relais diesen Teil Typ sind Wicklungswiderstand von 150 Ohm, ausgelegt für Betriebsspannung von 12 V und eine Kontaktgruppe des Schalttyp. ausgelegt für 240 V bei 15 A. Der Schalter Q1 Schaltspannung - Schalter die Art des TV 1-4, in dem alle vier Kontaktpaare parallel geschaltet sind. Transformators T1 ist an dem Joch ShL50h40 gebildet. I Wundwickeldraht SEW-2 0.9 und enthält 300 Umdrehungen; Wicklung II - 21 Runddraht SEW-2 0,45; Wicklung III - 14 Drahtwindungen SEW-2 0,45: Wicklung - IV umfassen V. VI 14 Drahtwindungen PBB 2.64. Es ist zweckmäßig , eine Standard - Transformatortyp OSM1-0.63 zu verwenden. in dem alle Windungen mit Ausnahme der primären (es enthält 300 Umdrehungen) entfernt, und die Sekundärwicklungen sind in Übereinstimmung mit den oben präsentierten Daten gewickelt. Bei der Herstellung von Transformatorwicklungen Klemmen des gleichen Namens I, IV, V, VI (in dem Diagramm durch Punkte angedeutet) zu kennzeichnen. Nennleistung des Transformators beträgt 630 Watt.

Alle Elemente des Spannungsreglers, zusätzlich zu dem Transformator T1 und Q1 Kippschalter montiert auf der Leiterplatte aus Glasfaser. In der Kopie des Autors der Installation wird durch Drähte hergestellt, obwohl es möglich ist und der Leiterplatte zu entwerfen. Integrierte Schaltungen DA1 und DA2 werden am Heizkörper Bereich montiert bzw. etwa 100 cm ^ 2 und 30 cm ^ 2

Einstellen des Stabilisators nach oben ist , den Wert der Nennlastspannung von 220 V, und bei der Erstellung der Vergleichsschwellen DA3 zu etablieren - DA8 gleich 250 V, 240 V 230 V, 210 V, 200 V und 190 V sind. Zur Notwendigkeit , zwei Voltmeter konfigurieren, messen Sie die Wechselspannung im Bereich von 300 V und ein Auto-Labor, um die Spannung am Ausgang von dem von 170 V bis 270 V. geändert werden , um die gewünschten Zustände der Komparatoren für jeden von ihnen zeigen den in Reihe geschalteten Widerstand 10 ... 15 zu verbinden LED - k und AL307 - Serie , so dass die Anoden der Dioden sind mit den 9-poligen Chip - Komparatoren. und der freie Anschluß des Widerstands - auf Masse (dh die Art und Weise sie in einer einfachen Logik Sonde in Abbildung 8 dieses Buches erfolgt.). Natürlich können Sie eine DC Voltmeters tun. durch die Spannung an den Ausgängen der Komparatoren zu messen, dies ist jedoch weniger günstig. Zum Verlassen des Labors Spartrafo Spannungsregler verbunden ist und das erste Spannungsmeßgerät; Buchsen der zweite Stabilisator "Last" zu einem Voltmeter verbinden. Motoren Trimmwiderstand R2 und R 10 in der äußersten rechten Position auf der Schaltung montiert, und die Ausgangsspannung des Spartransformators eingestellt 190. In diesem Fall sind die Ausgänge der Komparatoren müssen logisch niedrigen Pegel sein (LED nicht leuchtet, und die Bestimmung eines Voltmeters Spannungspegel DC sollte es nicht mehr als 1 zeigen. Bewegen der Motortrimmer R2, erreichen Betätigung des Komparator DA8, setzt der Ausgang die Spannung logisch hoch Niveau (ca. 10 ... 12 V). Dann nach und nach die Spannung Autotransformator bis 250 V, der Komparator DA3 Suchvorgang zu erhöhen, während die LED - Leuchten auf der konsequenten Betrieb der Komparatoren DA7, DA6, DA5, DA4. falls erforderlich, diese Schwelle zu beobachten ausgewählt einstellbar trimpot R10. nach dem Einstellen Betriebsgrenzen DA8 und Komparatorschwellen DA3 anderen Komparatoren überprüft , die auf die obigen Werte gleich sein müssen. Bei Bedarf kann die gesamte Konfiguration wiederholt werden.

Durch den Spannungsregler kann Last bis zu 3 kW angeschlossen werden. Wenn die Genauigkeit der Ausgangsspannung der Aufrechterhaltung geringer als dies sein kann, kann die Anzahl der Sekundärwicklungen des Transformators T2 auf zwei verringert werden, und sie erhöhen die Spannung von 10 V bis 15 V. die Anzahl der Komparatoren und Abnahme, und Schwellenwerte ihres Betriebs sollte betont werden , dementsprechend eingestellt in diesem Fall entsprechend den sekundären Wicklungen T2.

Wir können nicht über die Möglichkeit der Verwendung von Halbleiterschaltern sagen für die Sekundärwicklungen des Transformators T1 Schaltkontakt elektromagnetische Relais K1 zu ersetzen - K5. Tatsächlich haben die Kontakte des elektromagnetischen Relais eine begrenzte Lebensdauer aufgrund der Abnutzung, die größer ist, desto größer ist die Zahl der positiven und je mehr Schaltströme. In diesem Sinne sind die Verwendung von Halbleiterelementen bevorzugt. In diesem Fall ist es möglich, Triacs zu verwenden. Es sollte jedoch beachtet werden, dass eine Gruppe von Schaltkontakten des Relais mit zwei Triacs ersetzt sein können, d.h. in diesem Gerät müssen die 10 Triac anzuwenden. Darüber hinaus ist es erforderlich, besondere Maßnahmen zu ergreifen , eine Gruppe von Kontakten Triacs nicht zur gleichen Zeit in der offenen waren - in diesem Fall Wicklung des Transformators T2 und den Ausfall des Triacs wäre der Verschluß des Sekundär. Diese Situation wird durch die Tatsache erklärt , dass nach dem Entfernen des Triacs Spannungs Gate - Elektrode nicht vor dem Ende der Halbwellenspannung geschlossen werden kann, die 10 ms ist. Zur gleichen Zeit, eine andere Triac des Paares wird fast unmittelbar nach Abgabe an die Steuerelektrode der Steuerspannung, die zu jeder Zeit der Halbzeit erfolgen kann. Um gleichzeitige geöffneten Zustand der beiden Triacs auszuschließen, sollten besondere Maßnahmen treffen - zum Beispiel produzieren Fluss und Linderung von Stress mit Steuer Triac Elektroden nur zu Beginn der Halbzeit. Dies erschwert stark eine Steuerschaltung. Darüber hinaus beseitigt wird ein Vermittlungsalgorithmus nicht vollständig durch Ströme als Triacs induktive Lasten (Trafo) pendeln, die Fähigkeit, elektromagnetische Energie zu akkumulieren. Deshalb, um vollständig den Strom durch Triac-Regelalgorithmus lösen hat noch schwieriger zu sein. Höchstwahrscheinlich wird die Form der Netzspannung gleichzeitig erheblich verzerrt, wenn Tasten schalten.

In Anbetracht der obigen Ausführungen sollte der Designer auf der Präferenz der Verwendung von elektromagnetischen Relais oder Triacs entscheiden. Autor Stabilisator Beispiel durch das obige Schema hergestellt, arbeitet zuverlässig für mehr als 1 Jahr und führt über eine Ladekapazität von bis zu 3 kW.
