SCHEMA Optokoppler AVR Stoßspannung
Der Autor: Sergey Abramov
Die vorgeschlagene Regelung Stabilisator Netzspannung unterscheidet sich von der zuvor beschriebenen, so dass die Rückkopplungsspannung durch Optokoppler organisiert ist. Aufgrund der Trägheit des Kolbenelements des Optokopplers erreicht OEP2 gewisse Hysterese, in Rückkopplungsschaltungen erforderlich. Ohne Hysterese wird Schema Entspannung auftreten , die im Hand HL1 Glühbirne ausgedrückt werden, die im Lastkreis ist.

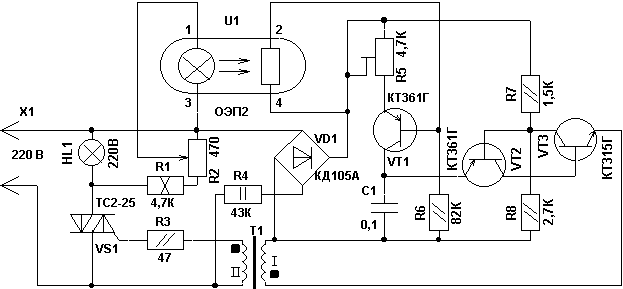

Betrachten wir die Arbeitsweise des in Abbildung 1 gezeigten Schaltung. Zum Zeitpunkt der Netzspannung sinusförmigen Spannungswiderstand R4 Schaltbegrenzungs wird einer Diodenbrücke VD1 zugeführt. Auf Lastspannung nicht so groß Optokoppler Widerstand ist, wird VT1 Transistor geöffnet R6 durch Verschieben von dem Widerstand kommen. Der Strom durch den Widerstand R5 und dem Transistor VT1 offenen Ladekapazität C1. Zu dem Zeitpunkt , wenn die Spannung einen Bruchpegel analog dynistor gesammelt erreicht Details zu VT2, VT3, R7, R8, wird der Kondensator C1 mit der des Impulstransformators T1 Primärwicklung entladen wird . Als Ergebnis des Impulses von der Sekundärwicklung offen Triac VS1. Die Ladezeit Geschwindigkeit Kapazität und Mittel und Zeit der Triac Öffnung abhängig von dem Widerstand R5 und dem Kollektor Transistor VT1 emiter- Widerstand Übergang.
Wenn der Transistor Schließen reduzieren wir die Spannung über der Last, die aufgrund der Abnahme des Widerstands des Widerstands Optokoppler erfolgt. Die Schwelle , bei der das Gleichgewicht kommt Widerstand R2 zu regulieren, die die Ausgangsspannung des Sensors ist.
Anpassung besteht darin , die maximale Spannung mit dem Widerstand R5 an den getrennten Leitungen vom Potentiometer R2 und Optokoppler U1 bei der Einrichtung.
Einzelheiten des Transformators T1 gewickelt auf einem Ferritring M2000NM Größe K20h12h6. Die Primärwicklung besteht aus 100 Windungen und einer Sekundär von 60 Windungen von 0,15 mm Durchmesser pEV1.

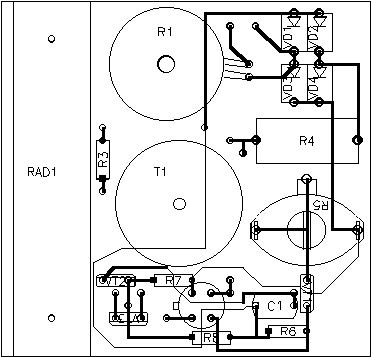

Das Gerät ist auf einer einseitigen PCB Größe 70h70mm montiert. in Fig. 2.
Druckversion
Autor: Sergey Abramov, Orenburg
