EASY Push-Pull-Spannungswandler

Autor des Artikels: Chaplygin

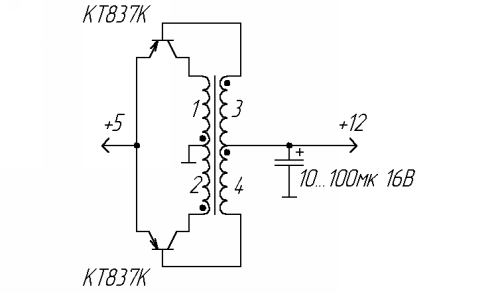

Push-Pull-Transistoren Pulsgenerator montiert. Positive Rückkopplungsstrom durch die Wicklungen 3 und 4 des Transformators fließt, und der Last.

Das Fahren eines einfachen Push-Pull-Spannungswandler

Durch proportionales Stromsteuertransistor im wesentlichen Schaltverluste reduziert und erhöht die Effizienz. Die Rolle der Diode, die Ausgangsspannung des Spiels Emitter-Übergangs-Transistoren Gleichrichter.

Transformator Magnetkreis ist ein Ring K18 × 8 × 5 von 2000nm Ferrit. Die Wicklungen 1 und 2 enthalten sechs Windungen 3 und A 4 - bis 10 Windungen aus isoliertem Draht von 0,5 mm Durchmesser. Jedes Paar von Wicklungen werden gleichzeitig in den beiden Drähten gewickelt.

Der Wechselrichter ist betriebsbereit mit einer Abnahme der Eingangsspannung auf 1 V, die erforderliche Anzahl der Windungen durch die folgende Formel berechnet wird:

Formelschema einfache Push-Pull-Spannungswandler

Transistoren werden auf die zulässigen Werte der ausgewählten Basis Fokussierung (es sollte nicht kleiner sein als der Laststrom) Strom und Rückwärtsspannung Emitter-Basis (sie hat mehr als das Zweifache der Differenz zwischen den Eingangs- und Ausgangsspannungen zu sein). Für den Betrieb in Low-Power-Wandler in vielen Fällen geeignete Transistoren KT208, KT209, KT501, usw. Somit kann der Transformator auf dem ringförmigen Joch mit kleinerem Durchmesser angeordnet sein.

Druckversion
Autor: Chaplygin, Kursk
