Russische Föderation Patent RU2215100

VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren

VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren

Name des Erfinders:. Kulakov VA; Lavrenov AN. Lizunov AA. Smirnov AV
Der Name des Patentinhabers: Bundes GUP "Scientific-Production Association des Maschinenbaus"
Korrespondenzanschrift: 143966, Moskau Region, Reutov Str .. Gagarin, 33, Bundes GUP "NPO Machine Building"
Startdatum des Patents: 2001.10.24

Die Erfindung betrifft das Gebiet der Konstruktion, insbesondere die Sonnenkollektoren. Technische Ergebnis der Erfindung ist es, die Festigkeit und Haltbarkeit der Solarbatterie zu verbessern. Eine Solarbatterie auf der Trägerbasis angebracht und über den photoelektrischen Konvertern Dichtungsmasse härtbar mit Lichttransmissionsgrad von mindestens 30% eingebettet. Die Konfiguration der Trägerbasis am Ort der Installation der Solarzelle als flache Unterlage durchgeführt wird. In diesem flachen Bereich Solar utaplivajut entweder im Körper der Trägerbasis oder auf der Felge zur Aufnahme umschließen den Umfang. Darüber hinaus über die Solarzellenglasplatte oder Verglasung kann durch den Fall des Strahlungsflusses platziert werden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die technischen Einrichtungen, einschließlich Sonnenkollektoren (PSB), wie Dach- und Wandplatten (Bau, Architektur), einer autonomen Solarenergie (Lebenserhaltungssysteme, Fahrzeuge, Signaleinrichtungen) usw.

Bekannte Konstruktionen von Solarzellen (SC) in technischen Geräten und Architektur verwendet wird (siehe zum Beispiel A.S.Popolov "Sunny Wagen" M. Verkehr, 1996; A.E.Gutnov "World Architecture" - M ... : Die junge Garde, 1985, S.58). So in der Regel DPM eine unabhängige konstruktive mechanisch verbindbar mit der Grundplatte (Gehäuse dedizierte Konsole, etc.) bilden Produkte.

Das nächste Analogon der vorgeschlagenen technischen Lösungen ist ein Weg, um das DPM zu der Trägerbasis Befestigung in einer Monographie G.Raushenbaha präsentiert "Handbuch über Solarzellen zu entwerfen." - M: Energoatomisdat, 1983, S. 178, Abbildung 3.41.. Solarzellen werden an einem Prototyp der gekrümmten Oberfläche der Trägerbasis angeordnet, indem eine Klebeverbindung verwendet. Diese Linie (elektrische Leitungen) aus der aktuellen Kollektion von Photovoltaik-Zellen (Solarzellen), in der Regel in geschützten gargrot (Boxen) gelegen, einschließlich auf der äußeren Oberfläche der Trägerbasis und nicht die Festigkeitseigenschaften der Trägerbasis "Verbindungen beeinflussen - FEP (Sa)".

Die Nachteile Analoga schließen klare Unterauslastung der Trägerbasis für die Macht der Entladung relativ fragile PSB, die in den Regionen des Sicherheitsrats mit schwierigen klimatischen Bedingungen weit verbreiteten Einsatz von umwelt attraktiv und im Handel erhältlich behindert.

Das Ziel der Erfindung ist ein Verfahren zur Herstellung von Dachplatten mit SB-integrierte konstruktive Unterstützung Basisprodukte (Panel-Einheit-Gerät), die bringen die Montage auf ein Niveau des Primärprodukts Material Basisträger Festigkeit und Haltbarkeit bietet.

Diese Aufgabe wird erreicht durch die Tatsache, dass der Sicherheitsrat platziert (montiert) auf der Trägerbasis und füllen über dem FEP der härtbaren Zusammensetzung mit einer Lichtdurchlässigkeit von nicht weniger als 30% (die höchste Stufe der Einweg-Lichtemission in der Ratsarbeitsbereich) abdichten.

Um den Nutzungsgrad der Strahlungslichtstrom-Konfiguration (Oberfläche) der Trägerbasis an der Stelle der Installation Sa erhöhen arbeiten als flaches Kissen (aka: Sa auf einer ebenen Plattform, hergestellt in der Trägerbasis eingestellt ist). Zur gleichen Zeit - in Abhängigkeit von den angenommenen Design-Layout-Schema Produkte - flache Bereich (Site) SC utaplivajut oder im Körper der Trägerbasis oder umschließen den Umfang Rand aufzunehmen (bis Pegel der Siegelzusammensetzung zu füllen).

Darüber hinaus über den Sicherheitsrat durch den Fall des Strahlungsflusses kann eine Glasplatte oder glasiert platziert werden (FEP zu minimieren Strahlenexposition).

VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren
VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren
VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren VERFAHREN ZUR HERSTELLUNG Dachplatten mit Sonnenkollektoren

1 zeigt eine Schaltungs Bauvariante Abschnitt Dachplatten Sa, hergestellt nach dem vorgeschlagenen technischen Lösung. Notationen:

1 - Trägerbasis;

2 - photoelektrischen Wandler (Solarpaneel);

3 - härtbare Dichtmasse.

Figur 2 ist eine Schnittansicht der Dachplatten an der Basis Sa (oder c vorteilhafte Anwendung) Polysilizium. Es poz.1-3 anzupassen auf 1,

4 - Temperaturkompensation (optional).

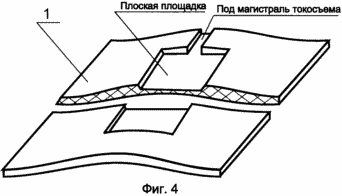

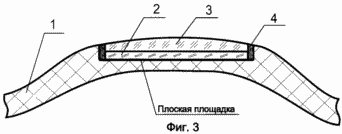

3, wobei die Platte 4 eine perspektivische Schnittansicht des Trägers und der flache Basisbereich in seinem Körper (Bezeichnung analog zu denen in Figur 2) ausgespart ist.

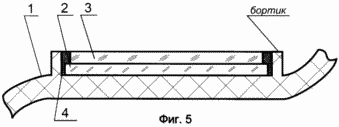

Fig. 5 zeigt eine Variante des Querschnittes der Dachplatte mit der flachen Sat Plattform Umfangsrand umschlossen (siehe 2 sind denen angenommen ähnlich Figur).

6 ist ein Abschnitt der Dachplatte mit dem Sicherheitsrat und der Schutzglasplatte (Verglasung). Poz.1-4 ähnlich akzeptierte 2,

5 - Glasplatte (verglast).

Für das Verfahren gemäß der vorgeschlagenen technischen Lösung wird durch die folgenden Merkmale gekennzeichnet. Im einfachsten Fall (siehe Fig. 1) FEP (AR-Mitglied) Punkt 2 auf dem Träger auf Position basierend abgedichtet ist 1 durch eine härtbare Zusammensetzung darstellt. 3 (in diesem Fall angenommen wird, daß die Betriebsbedingungen und / oder Parameter der Temperaturausdehnungselemente Pos. 1, 2 und 3 des Nennbetrieb in einem vorbestimmten Bereich des Produktlebenszyklus ermöglichen).

Je nach Auslegung-Layout-Funktionen der Vorrichtungen (Bauelemente), um die vorgeschlagene Lösung realisieren (beispielsweise die Verwendung von mono- oder polykristalline Strukturen FEP, Dehnbarkeit Hauptausdehnungskoeffizienten von Baustoffen, die Anwesenheit oder Abwesenheit von thermischer Kompensatoren Pos. 4, etc.) sind möglich verschiedene Optionen für die Dachplatten Sicherheit - siehe Abbildungen 1-6 ..

So ist in Fig. 2 zeigt eine Variante der Dachplatte mit der Platzierung der Sicherheitsrat Posen. 2 auf der gekrümmten Oberfläche Position 1. Im Falle einer Nichtübereinstimmung, erlaubt eine Wärmeausdehnung der Hauptstrukturelemente der Position 1, 2, 3, um die Einführung der thermischen Kompensatoren Pos.4.

In anderen Ausführungsformen wird die Trägergrundstellung 1, so daß auf der konvexen Ende (und / oder konkav und / oder von der Seite) der Außenoberfläche eine ebene Fläche zu bilden (siehe Figuren 3, 4, 5) - von der Größe der gewählten technischen Bedingungen -ökonomische Durchführbarkeit Schema Aufbau-assembly die Eigenschaften von Materialien und Dicken von realen Solarzellen (SC) unter Berücksichtigung der Höhe der Übertragung des Strahlungsflusses der Dichtungsmasse, die Festigkeitseigenschaften der modifizierten Base, Wartbarkeit usw.

Von einzigen standardisierten PEC gebildet Sat gegebenen Geometrie gesammelt SB Artikel 2 ist auf der Grundplatte (Dachblech) Pos platziert. 1, die Stromsammelrohr mit SAT-Ausgang, beispielsweise über einen eigenen Steckplatz oder Durchgangsbohrung für eine spezielle Schaltungsträgerbasisposition 1. Dann sagte die Anordnung (in der Regel an der oberen Fläche der Basis oder vorbei am Zaun - siehe 3, 5) gefüllt ist Abdichtung der härtbaren Zusammensetzung pos.3 Bereitstellung SB pos.2 Schutz gegen schädliche äußere Einflüsse (regen, Schnee, Hagel, Staub, Schmutz, etc.).

Für ratsam erachtet - unter Berücksichtigung der technischen und wirtschaftlichen Kriterien für die "kostengünstige" für aktuelle und zukünftige Technologien - Festsetzung der Höhe der Übertragung der Dichtungsmasse von Licht auf PSB nicht weniger als 30% des Nominalwertes (empfangen "reinigen" SB mit ähnlicher Ausrichtung) im Bereich des Sonnen Batterien.

Es sollte angemerkt werden, dass die vorgeschlagene technische Lösung Haltbarkeit Betrieb (Arbeit) PSB signifikant erhöht (wie FEP Abbau unter der Einwirkung von Strahlung und andere nachteilige Faktoren relativ stark aufgrund des Vorhandenseins des Schutzschirms verlangsamt die die Rolle Dichtungszusammensetzung führt).

Bei der maximalen Anzugs Anforderungen an die Strahlungswiderstand des Sicherheitsrats weiteren Schutz können FEP Glasplatte sein (Verglasung) Artikel 5 - Siehe zum Beispiel, 6 ..

Anwendung im Rahmen des vorgeschlagenen Verfahrens mit ähnlichen Gradienten der thermischen Ausdehnung von langlebigen Materialien wird eine qualitativ neue Konsumeigenschaften langfristigen Dachplatten (mit Unterstützung konstruktivy) mit schaffen - mehr Kapazität für die Erzeugung von elektrischem Strom für den inländischen und Technologiebedarf (die jedes Jahr mehr und mehr wirtschaftlich und ökologisch wird attraktiv).

FORDERUNGEN

1. Verfahren zur Herstellung einer Dachplatte mit einer Solarbatterie der Herstellung, bei der die Solarbatterie auf einem flachen Bereich in der Trägerbasis gebildet montiert ist, und die obige photovoltaische Solarzelle Zusammensetzung härtbar mit Lichttransmissionsgrad von mindestens 30% im Bereich der Solarbatterie gießen Dichtungs .

2. Verfahren zur Herstellung einer Dachplatte mit einer Solarbatterie nach Anspruch 1 zur Herstellung, dadurch gekennzeichnet, dass die Solarzelle auf einer Glasplatte oder glasiert angeordnet ist.
