Erfindung
Russische Föderation Patent RU2194834

Lebenserhaltungssystem für Solarenergie

Lebenserhaltungssystem für Solarenergie

Name des Erfinders: Isachkin Anatoly
Der Name des Patentinhabers: Isachkin Anatoly
Korrespondenzanschrift: 188650, Gebiet Leningrad, Sertolovo 1 Str .. Schule, 1, kv.29, A.F.Isachkinu
Startdatum des Patents: 2001.03.16

Die Erfindung betrifft die Konstruktion, insbesondere auf eine Vorrichtung, die Sonnenenergie in elektrischen Strom umwandelt. Das technische Ergebnis - normalen Lebensbedingungen in Orten mit hoher Energiebelastungen vor äußeren Einflüssen zu gewährleisten. Der Komplex besteht aus Räumlichkeiten Hangar Typ notwendige Fläche, die Wohn- und Industriegebäuden, Werkstätten, Einrichtungen für Tier- und selhozrasteny, Kraftwerk auf Solarenergie, Solarkollektoren und Installation von Biogas aus tierischen Abfällen und selhozrasteny, mit Kollektoren installiert enthält das Dach, der Rest transparent für Sonnenlicht ist für die Beleuchtung Ernte, in die Kanalisation und den transparenten Bereich verwendet werden, in abwechselnden Streifen angeordnet. In Orten montiert die Passage von Sonnenlicht durch das Dach Reflektoren Licht auf die Ernte zu verteilen. die Effizienz des Kraftwerks neben der Wärme der Sonnenstrahlen zu erhöhen, um die Wärme der Verbrennung von Biogas und / oder trockenen Abfällen selhozrasteny verwenden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Engineering aufzuheizen, nämlich eine Vorrichtung , die Solarenergie in Elektrizität umwandelt.

Auf der Erde gibt es Orte, an denen Menschen fast nicht, wie Wüsten leben, Wüsten besetzen mehr als 17 Millionen Quadratkilometern, mehr als 10% des gesamten Landes ist. Menschen aufgrund nicht extremen Wetterbedingungen, Tag 50-60 o C, sehr kalt in der Nacht in diesen Orten leben. Zur gleichen Zeit in der Welt sind konstant Krieg nach Wohnraum.

Der Mensch ist mit Solarenergie, sondern vor allem für Heizung und Warmwasser.

Die Forschungsabteilung der niederländischen Firma "Philips" - eine von vielen wissenschaftlichen beteiligten Organisationen in der Studie und Prüfung von der Anhäufung von Solar-Energie-Techniken in der Praxis. Sie baute eine experimentelle Einfamilienhaus ländlichen Art mit Solarheizung. Der Energiebedarf einer Familie von vier simuliert durch zwei Mini-Computer, die die Steuerung der Heizung und verarbeiten die Daten gleichzeitig. Für die Beleuchtung, Kochen, Pumpen und andere Zwecke Verwendung elektrischer Energie fahren, und die Energie , um die Temperatur im Raum 24 o C gibt die Sonne zu halten. Solarkollektoren werden auf der Südseite des Daches in einem Winkel von 48 o liegt. Auf einer Gesamtfläche von 20 m 2 platziert Module 18, 18 , die Glasröhren und Vakuumsammelrohr umfassen. 324 des Solarenergiekollektor vermitteln Wasser , dessen Temperatur erreicht 95 ° C. Der Wärmespeicher in einem Keller befindet, bestehend aus drei Tanks und U - Wärmepumpe Wärmetauscher. (Siehe. Teldeshi Yu, Yu Lesnaya "Die Welt für Energie sucht," die Veröffentlichung Mir, Moskau, 1981, S.. 238, 108 und Fig.107).

Geliosistema Das spart Energie für Wohnräume Heizung, aber es kann die erforderliche Lebens hier für Lebensenergie, also Strom oder gar keinen Kraftstoff brauchen nicht in vollem Umfang erfüllen.

Es ist Art von Hangarfläche bekannt, dass auf unbestimmte Zeit große Flächen gebaut werden kann. Diese Zimmer sind billig, einfach und schnell zu installieren, und am wichtigsten ist, sie ermöglichen es Ihnen jede künstliche Raumklima zu schaffen, die für das menschliche Leben, Tiere und Pflanzen, unabhängig von der natürlichen Umgebung von außen des Raumes.

Die Aufgabe - normale Lebensbedingungen zu bieten, auch in der Wüste, nur mit Sonnenenergie.

Zu diesem Zweck wird die "Komplexe Lebenserhaltungssolarenergie", einer flachen Hangar Art notwendige Fläche besteht, in der ein Teil des Raumes ein lebendiger ist, gibt es Fertigungsstätten, Werkstätten, Einrichtungen für Vieh, wird die verbleibende Fläche für den Anbau von selhozrasteny dort verwendete komplexe Energie zu gewährleisten " Kraftwerk mit Solarenergie ", für welche die Wärmeenergie in den erhaltenen" solar collector "auf dem Dach des Gebäudes installiert ist, die die Energie des Sonnenlichts Kühlmittel zu übertragen, und er bringt die Energie in" Kraftwerk ... ", in dem mehr als 10% umgewandelt wird, Elektrizität.

Sonnenkollektoren auf dem Dach installiert ist, während der Rest des Daches transparent ist für Licht Sonnenlicht verwendet wird, wenn in alternierenden Streifen selhozrasteny für eine gleichmäßige Beleuchtung der Solarkollektoren und dem transparenten Teil angeordnet gezüchtet. An Orten, die Passage von Sonnenlicht durch das Dach montiert Reflektoren verteilt das Licht gleichmäßig auf selhozrasteniya.

Es gibt auch eine Anlage zur Produktion von Biogas aus der Landwirtschaft und Tierhaltung mit Abfall. Die Verbrennungswärme von Biogas und / oder Verbrennungswärme des trockenen Abfall selhozrasteny verwendet, um das Arbeitsmedium, zusätzlich zu der Wärme von der Sonne zu erwärmen, die wesentlich die Effizienz der Anlage erhöht. (Da der Teil des Komplexes nur Solarenergie kommt, Biogas, und die brennbaren Abfälle selhozrasteny sind ein Produkt der Sonnenenergie.)

Die "Komplexe Leben zu unterstützen ...", wie es bei extremen Witterungsbedingungen der Wüste geschützt ist, können Sie die günstigsten Bedingungen für den Anbau von landwirtschaftlichen und tierischen Erzeugnissen, mit landwirtschaftlichen Erzeugnissen in Form von Körnern und Früchten zu erstellen, können Sie bis zu 100 kg erhalten pro 1 m 2 pro Jahr, grün Gewicht und bis zu 500 kg pro 1 m 2 pro Jahr.

Die Produktionsanlagen können materielle Vermögenswerte aus lokalen oder anderen Materialien hergestellt werden, sondern auch landwirtschaftliche und tierische Erzeugnisse verarbeitet. Die Workshops können, die für die Existenz hergestellten Gegenstände werden und für die Instandsetzung von Gebäuden und Ausrüstung komplex.

Lebenserhaltungssystem für Solarenergie

Somit ist die "Komplexe Leben zu unterstützen. ..", Befindet sich im Gebäude des Hangars Typ Größe von 100x100 m Fläche beträgt 10.000 m 2, in dem der Bereich "Solarkollektor" 80% der gesamten Dachfläche erfolgt, die 8000 m 2 mit Solarwärme Strahlen mit einem Wirkungsgrad von 0,9, bei einer Leistung von Sonnenlicht etwa 1 kW pro 1 m 2, die innerhalb von 6 ÷ 8 Stunden pro Tag und sogar 6 ÷ 8 Stunden pro Tag , wenn die Kapazität von etwa 0,4-0 Strahlen sein können, 5 kW pro 1 m 2, wird im Laufe des Tages rund 75.000 Kilowattstunden Wärmeenergie erhalten. Diese Wärme Kühlmittel wird zum Kraftwerk übertragen werden, wo ein Wirkungsgrad von etwa 15% in Strom umgewandelt wird, kann das Ergebnis ausfallen rund 11.250 Kilowattstunden Strom mit einer durchschnittlichen Tagesleistung von etwa 450 kW, oder während des Tages, wenn es möglich ist, mehr Stromkapazitäten zu generieren 600 ÷ 700 sein kW und in den Stunden, wenn es keine Sonne, 200 ÷ 300 kW, von denen er "komplexen Lebens Unterstützung ..." 50 bis 100 kW verbrauchen und 500 kW 200 kW während des Tages und zu anderen Zeiten in der Lage, die Weltenergiesystem zu geben.

Aus dem Vorstehenden ist es klar, dass die "Komplexe Leben zu unterstützen Solarenergie" nicht nur in der Lage ist, normalen Lebensbedingungen in den extremsten Bedingungen der Wüste zu schaffen, sondern auch in der Lage sein, Strom in das globale Energiesystem zu schaffen.

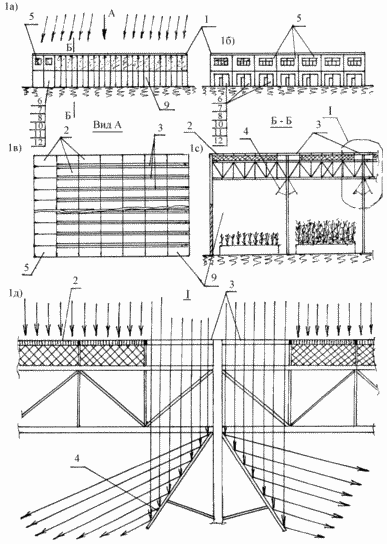

Fig. 1 zeigt die "Komplexe Leben zu unterstützen Solarenergie" (Abbildung 1, b - eine allgemeine Ansicht, in Abbildung 1 - Ansicht entlang des Pfeils A ;. Figur 1c - Schnitt entlang B-B; Abbildung 1 d - callout I.

"Komplexe Lebenserhaltungssolarenergie" besteht aus einem flachen 1 Hangar die erforderliche Fläche von Solarkollektoren Typ 2, Öffnungen 3, lässig für Sonnenlicht-Reflektoren 4, Unterkunft 5 Produktionsstätten 6, Reparaturwerkstätten 7 Zimmer 8 für die Tierräume 9 für selhozrasteny 10, 11 Lagertanks powerplant 12 zum Kraftwerk zum gleichmäßigen Biogas aus tierischen Abfällen und selhozrasteny mit Solarkollektoren 2 und transparente Öffnungen 3 angeordnet sind, in alternierenden Streifen, und Reflektoren 4 angeordnet, unter den transparenten Öffnungen 3 so, dass das Licht erzeugende Er fiel auf selhozrasteniya.

GESCHLOSSEN "Lebenserhaltungssystem für Solarenergie" WIE FOLGT

Auf dem Dach des Gebäudes der Anlage 1 der einfallenden Sonnenstrahlung, Wärmeenergie, die durch das Kühlmittel in den Sonnenkollektoren wahrgenommen 2. Diese Wärme wird durch Rohrleitungen isoliert Kühlmittel an die Leistungseinheit 10 übertragen, wo ein Teil der Wärmeenergie an die Arbeitssubstanz übertragen wird, und ein Teil kommt von dem Kühlmittel in dem Vorratsbehälter 11 verwenden Sie in der Nacht.

Arbeitssubstanz, Wegnehmen von Wärme von dem Kühlmittel verdampft und dann weiter erhitzt durch die Wärme der Biogasverbrennung und / oder Verbrennungswärme des trockenen Abfall selhozrasteny, die stark den Wirkungsgrad des Kraftwerks verbessert wird, und dann wird die gewonnene Energie Substanz in einem Kraftwerk arbeiten, teilweise in elektrische Energie umgewandelt, und der Rest Kühlung in die Umgebung mitgerissen. Die Menschen im Raum leben 5 und 9 im Zimmer (wie es bei extremen Witterungsbedingungen der Wüste geschützt ist), können Sie die günstigsten Bedingungen für den Anbau von selhozrasteny schaffen. bis zu 500 kg pro 1 m 2 pro Jahr - Zur gleichen Zeit landwirtschaftliche Produkte können bis zu 100 kg pro 1 m 2 pro Jahr, und die grüne Masse erhalten.

Am Arbeitsplatz 6 kann aus lokalen Verzeichnissen und anderen Materialien, sondern auch verarbeitete landwirtschaftliche und tierische Erzeugnisse hergestellt werden. Die Workshops können 7 Produkte hergestellt werden, die für die Existenz und die Instandhaltung von Gebäuden und Ausrüstung komplex. Die Installation von 12 Biogas aus tierischen Abfällen und selhozrasteny hergestellt und dann verwendet, um Elektrizität zu erzeugen.

All dies ermöglicht es für das Leben normalen Bedingungen zu schaffen, auch in der Wüste.

FORDERUNGEN

1. Komplexe Lebenserhaltungssolarenergie, dadurch gekennzeichnet, dass sie aus einem Hangar-Typ Zimmer, notwendige Fläche besteht, die eine Wohnung, Räumlichkeiten umfasst, Reparaturwerkstätten, Raum und Platz für Vieh selhozrasteny, Kraftwerk auf Solarenergie, Solarkollektoren auf das Dach des Gebäudes und den Einbau von Biogas aus tierischen Abfällen und selhozrasteny Abfall, mit Sonnenkollektoren auf dem Dach installiert, und der Rest des Daches Sonnenlicht transparent ist, wird für die Beleuchtung beim Anbau von selhozrasteny und für eine gleichmäßige Ausleuchtung der Kollektoren und den transparenten Teil angeordnet sind, in abwechselnden Streifen verwendet .

2. Komplexe Lebenserhaltungssonnenenergie nach Anspruch. 1, verteilt den Durchgang von Sonnenlicht durch das Dach montiert Reflektoren an Orten, dadurch gekennzeichnet, dass das Licht gleichmäßig auf selhozrasteniya.

3. Die komplexe Lebens Unterstützung für Sonnenenergie nach Anspruch. 1 oder 2, dadurch in einem Kraftwerk gekennzeichnet Effizienz zu erhöhen, indem weiter das Arbeitsmedium erhitzt die Wärme der Sonneneinstrahlung in Wärme Biogasverbrennung und / oder Abwärme der Verbrennung von trockenem selhozrasteny verwendet, die Produkte sind von Solarenergie.
