Russische Föderation Patent RU2013655

WIND GELIOSTANTSIYA

WIND GELIOSTANTSIYA

Name des Erfinders: Kiselev Vladimir Y.
Der Name des Patentinhabers: Kiselev Vladimir Y.
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.06.10

Zusammenfassung der Erfindung: die Funktionalität der Station durch das PTO in der Luftströmung zu erweitern, zu empfangen und zu sammeln Feuchtigkeit, und dann wird die Energie des Wassers in der Hydrierapparat Station fallen umfasst einen Traktions Turm 1 mit Lufteinlässen 2. Die Spitze des Turms installiert Turbinen-Generator 3 und 4 binden Feuchtigkeit, sondern auch 5 Kapazität Wasser (Kondensat), dazugehörigen Leitungssystem mit 6 Hydrogenerator 7, sammeln sich an der Basis des Turms platziert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine Solartechnik und insbesondere auf die aerodynamische geliostantsiyam zur Umwandlung von Solarenergie in die Energie des Windes entworfen, und dann wird die mechanische und elektrische.

Diese Station kann verwendet werden, um Strom zu erzeugen, ist diese Pflanze eine Quelle für frisches Wasser (Kondensat), die potentielle Energie, die verwendet werden, kann der Strom Hydrogenerator zu erzeugen.

Bekannte vetroaerostatnaya Installation Turm in der Windzone installiert. Die Installation besteht aus einem Kanal auf einer festen Basis, einem Halte-Kamin und Windrad. Die Luft strömt durch die Luft fallen auf den Laufradschaufeln und kommen in Halte, Kamin, also zusätzlichen Auftrieb zugleich die Schaffung der Feuchtigkeit an den kalten Wänden der Leitung kondensiert. Feuchtigkeit an der Unterseite des Gerätes aufgefangen.

Der Nachteil dieser Anlage ist die geringe Effizienz des Kraftwerks und die schwache Kondensation.

Bekannten Wind geliostantsiya als Prototyp ausgewählt, in dem die Traktions Turm als Rahmen ausgebildet ist und auf den Filmmaterial fixiert. An der Basis des Turms befand sich ein Satz von transparenten Folie. Der Turm beherbergt einen Turbinengenerator und Wasserstoffsystem (Kollektor, Rohrleitungen, Behälter).

Der Nachteil des Prototyps ist ein komplexer Reflex-Design-Hubs, komplexen thermischen Energiespeichersystem, die geringe Effizienz der Anlage.

Die Erfindung zielt darauf ab, die Struktur zu vereinfachen und die Effizienz der Anlage zu verbessern.

Das Ziel wird aufgrund der Tatsache erreicht, dass in der Spitze des Turms durch Rohrleitungen mit einem Wassertank und einem Feuchtigkeitsabscheider, wobei letztere an der Basis des Turms und verbunden montiert mit einer hydro geliostantsiya vorgesehen ist.

Eine vergleichende Analyse des Prototyps zeigt, dass die vorgeschlagenen geliostantsii Markenzeichen ist die Installation an der Basis des Turms Hydro zugehörigen Leitungen mit dem Wassertank und eine Feuchtigkeitsfalle, entworfen als gerippte Labyrinth und montiert an der Spitze des Turms in einem Turbogenerator. Diese Merkmale entsprechen dem Kriterium der "signifikante Unterschiede".

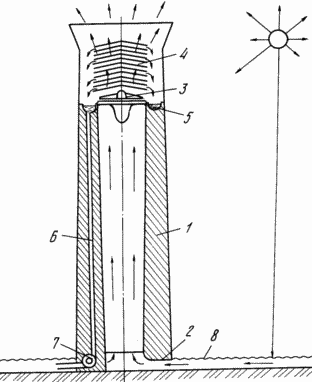

Die Zeichnung zeigt ein Strukturdiagramm eines Wind geliostantsii.

WIND GELIOSTANTSIYA

Die Station verfügt über einen Traktions Turm 1 mit zwei Lufteinlässen an der Unterseite. Wandtürme aus isolierendem Material hergestellt ist.

An der Spitze des Turms ist ein Turbinengenerator für Zapf 3 und Klettern auf den Stamm des Turms Luftstrom installiert. Über den Turbosatz Feuchtigkeitsabscheider 4 als Labyrinth von gerippten ausgebildet und in einem Winkel zur vertikalen Achse des Turbinengenerators angeordnet. Band 5 zum Sammeln von Wasser (Kondensat), befindet sich auf der Spitze des Turms ist mit dem Rohrleitungssystem 6 Hydrogenerator 7, an der Basis des Turms platziert. An der Basis des Turms ist ein Film aus einem optisch transparenten Beschichtung 8.

GELIOSTANTSIYA WIND arbeitet wie folgt

Die Strahlen der Sonne erwärmen die Luft unter der transparenten Abdeckung 8. Die erwärmte Luft wird zu den Lufteinlässen 2 Turm 1. Diese Bewegung von der Peripherie zu bewegen durch einen natürlichen Zug verursacht wird, die in dem Turm aufgrund der aerostatischen Auftrieb erzeugt wird. Luft unter der Oberfläche zu bewegen, nimmt Feuchtigkeit auf. Atmosphärische Luft auch in der Wüste enthält 2-4% Wasserdampf.

Kletter den Turm, Luftströmung, zusätzlich zu der vertikalen Komponente der Geschwindigkeit erfasst die Beschleunigung aufgrund der koreolisova Umfangsgeschwindigkeitskomponente. Relevante Haarglätter (nicht dargestellt) der Turbine ermöglicht die rationelle Nutzung und die Geschwindigkeitskomponente. Aufbauend auf den Schaufeln der Turbine wird die Luft abgekühlt und verlangsamt, ihre Energieturbinengenerator 3 zu geben, und dann in das Labyrinth Rippenbereich (Kühlschrank) starke Kondensation auftreten, die 5. Das Kondensat aus dem Tank 5 bis 6 Hochdruckleitungen an den Hydrogenerator 7 zugeführt, der Behälter füllen der Druck, der auf den Druck der Wassersäule entspricht, die durch die Höhe des Turms bestimmt ist. Die potentielle Energie des Kondensats wird in den Hydrierapparat 7 erfüllt.

Die Erfindung vereinfacht das Design geliostantsii und steigern ihre Effizienz durch die Wahl der Macht in dem Luftstrom, und dann die Energie Wasser in der Hydrierapparat zu fallen.

Die Berechnungen zeigen , für den Bau der Station mit einer Kapazität von 10 9 W auf einer Höhe von 2.000 m Türme benötigen einen Turm mit einer Querschnittsfläche von 4 m 2 2,5h10 zu haben , dass. Der Durchmesser der inneren Leitung , wobei der Turm sollte etwa 90 m betragen. Die 2% Feuchtigkeit aus der Luftströmungsrate des Kondensats s ist 44h10 3 kg / kondensieren. Die Nutzung der Sonnenenergie kann eine Anlage etwa 9% zu machen.

FORDERUNGEN

1. WIND GELIOSTANTSIYA am Boden ziehen Turm mit Lufteinlässen enthält, und an der Spitze des Turbogenerators und einem Wassertank mit Rohren, dadurch gekennzeichnet, dass, um die Funktionalität zu erhöhen, geliostantsiya an der Basis des Turms hydro zugehörigen Rohrleitungen zum Wassertank platziert enthält, platziert in der Spitze des Turms und mit einer Feuchtigkeitsfalle ausgestattet.

2. Geliostantsiya nach Anspruch. 1, dadurch gekennzeichnet, dass der Feuchtigkeitsabscheider als Labyrinth von Rippen montiert oben Turbogenerator mit Rippen in Richtung der Behälter geneigt ausgebildet ist.
