Russische Föderation Patent RU2231685
Windturbine für Windkraftanlagen
Name des Erfinders: Kolesnikov EY (RU); Kolesnikov Y.
Der Name des Patentinhabers: Mari State Technical University
Korrespondenzanschrift: 424024, Yoshkar-Ola, pl. Lenin, 3, MarSTU, Abteilung für geistiges Eigentum
Startdatum des Patents: 2002.10.15
Die Erfindung betrifft eine Vorrichtung, die die Windenergie in mechanische Rotationsenergie mit anschließender Umwandlung in elektrische Energie umwandelt. Das technische Ergebnis besteht in einer Vorrichtung, die mehr Energie in der Oberflächenschicht der Wind Entwicklung wird dadurch sichergestellt, dass eine Windturbine mit einem halbstarren Schaufeln mit Rückholfedern befestigt an der endlosen Kette umfasst, auf Trommeln gespannt wird gemäß der Erfindung sind die Trommeln in einer horizontalen Ebene angeordnet während Falten in der Arbeitsposition gehalten halbstarren Schaufel flexible Bindungen auf dem Wagen angebracht sind, für die Endloskette ausgerichtet beweglich an der Tragschiene, eine flexible Abdeckung, an den Zwischenschlitten wiederum fixiert und für die Endloskette mit der Möglichkeit der Bewegung ausgerichtet die Tragschiene, wobei die halbstarren Schaufeln für den Leerlauf gefaltet und in einem Träger gehaltenen Zustand gefaltet förmig, wird die gesamte Vorrichtung in einem Winkel
= 20-45º auf die Windrichtung und die Windturbine zu stoppen - in einem Winkel = 90º in den Wind.
BESCHREIBUNG DER ERFINDUNG
Die vorliegende Erfindung betrifft eine Vorrichtung , die die Windenergie in mechanische Rotationsenergie mit anschließender Umwandlung in elektrische Energie umwandelt.
Das nächste Analogon (Prototyp) ist die technische Lösung in der beschriebenen Anwendung №97113109, cl. MKI F 03 D 5/02, Autor S. Batalov Bekannte Windturbine umfasst eine halbstarre Segel, aufgehängt an mit ihren Enden an zwei parallelen endlosen flexiblen Elementen befestigt Achsen (Seile, Ketten), erstreckte sich über die Räder enthalten, die Anschläge Einschränkungen machen.
Das Ziel der vorliegenden Erfindung ist es, eine Vorrichtung zu schaffen, die mehr Energie in der Oberflächenwind entwickeln.
Dieses Ziel durch die Windturbine enthält ein halbsteifes Klingen mit Rückstellfedern an einer endlosen Kette gestreckt über eine Trommel erreicht, die in einer horizontalen Ebene angeordnet sind, mit klappbarer halbstarrem Klinge, in der Arbeitsposition gehaltenen biegsamen Bänder werden auf Lastwagen installiert ist, für die endlose Kette ausgerichtet beweglich auf der Tragschiene, wobei die halbstarren Schaufeln für im gefalteten Zustand förmigen Träger gefaltet und gehalten Leerlauf. Die gesamte Vorrichtung ist in einem Winkel ausgerichtet = 20 ÷ 45 ° zur Windrichtung und die Windturbine zu stoppen - den Winkel = 90º in den Wind.

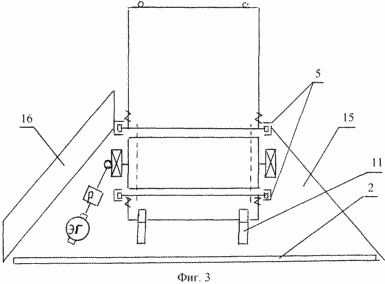

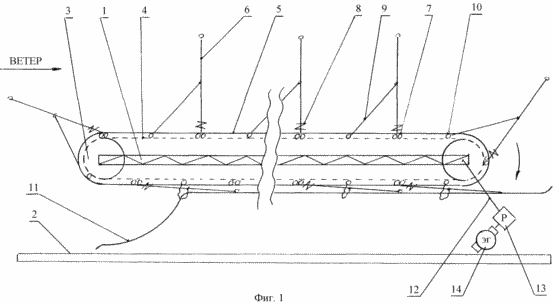

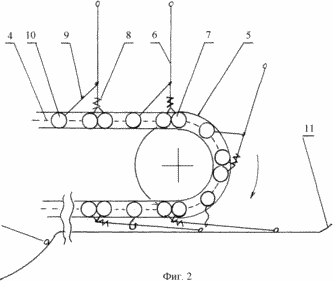

Fig. 1-4 eine perspektivische Ansicht einer Windenergieanlage ist, mit einem Rahmen 1 auf dem Drehtisch 2 montiert sind, Trommel 3 4 montiert auf dem Rahmen eine endlose Kette Tragschiene 5 (Fig. 1, 2) aus einem halbstarren Falzmesser (Segel), 6 7 auf dem Wagen montierten, der Eingriff der Kette 4, Rückstellfedern 8, flexible Kupplungen 9, Zwischen Drehgestelle Befestigungsbinder 10 und den Eingriff der Kette 4, lockig Unterstützung gefalteten Blätter 11 (Fig. 1, 2, 3) PTO 12, Boost-Untersetzungsgetriebe 13, der elektrische Generator 14, Motorhaube Haube-15 (Abb. 3, 4), das Schließen des Wind der untere Teil der Vorrichtung auf der Oberfläche zu "Land" und hat, auf der Luv-Seite, lenken den Luftstrom, 16 Rippen.
 |
 |
Operation. Unter dem Druck der Windfahne 6 montiert auf dem Wagen 7, auf der Schiene roll 5, Durchführung der angeschlossenen Schaltung 4 und rotierenden Trommeln 3. Die Klinge gegen Umkippen Koppler gehalten wird 9, der Eingriff des Zwischenschlitten 10 und und das Abrollen auf der Schiene 5. Wenn er das Ende des Rahmens erreicht 1, wobei der Schlitten 7 auf der Trommel 3 abgesenkt, und die Klinge durch das Band gehalten wird, lehnt sich zurück, die Rückholfeder 8. bei der weiteren Abwärtsbewegung der oberen Kante der Rolle ruht 11 auf einem geformten Stützblatt Komprimieren, binden die Klinge Falten entspannend und hängen frei. In dieser Position bleiben sie bis zum Ende des geraden Abschnitts förmigen Träger. Das Erreichen der Anfang des Rahmens, der Wagen mit der Klingenbasis wird auf der Trommel nach oben angehoben und die obere Blattkante unter der Wirkung der Feder absteigt, "obkatyvayas" von "moving away" Abschnitt von geschweiften Unterstützung, allmählich Bindungen an Spannung Richten und versuchen, auf der Trommel vertikal ( "radial") zu nehmen Position. Allerdings ist die Klinge natyanuvshimisya Bindungen gehalten, so dass die "Betriebs" Position allmählich ansteigt, allmählich den Wind aufnimmt. Zur gleichen Zeit wird der Winddruck der Schaufeln "Arbeits" Verzweigungsschaltung zum Gesamtaufwand einer Windturbine hinzugefügt, das Drehmoment von der Trommel 3 durch die Zapfwelle 12 auf die Energieverbraucher zu übertragen. Angesichts der Tatsache, dass das Gerät langsam ist, wird die Bewegung auf das Wellenzahnrad 13 übertragen dreht zunimmt, und damit - für elektrische und 14. Diese Einheiten angeordnet sind, auf dem Plattenteller 2, unter der Motorhaube Verkleidung 15 (Abbildung 3).

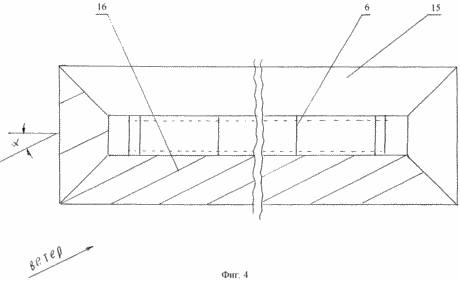

Fairing, Schließen Sie den unteren Teil des Gerätes nach oben lenkt den Luftstrom gleichmäßig in den Arbeitsbereich der Schaufeln, mit Rippen 16. Um die Klingen einander zu schaffen "Wind" Schatten zu verhindern, wird die gesamte Vorrichtung in einem Winkel = 20 ÷ 45 ° zur Richtung des Windes (Fig. 4). So ist in einer sicheren Ruheposition ist das Gerät in einem Winkel = 90º in den Wind.
Trotz der geringen Effizienz von Windenergieanlagen, kostenlos und Windenergiepotenzial gegeben, erstellen Sie eine einfache, kostengünstige Installation, deren Kapazität wird durch die Größe der Blätter und der Kettenlänge bestimmt.
FORDERUNGEN
1. Windturbine mit einer halbstarren Klingen mit Rückstellfedern befestigt an der endlosen Kette aus gestreckt am Schlagzeug, wobei die Trommeln in einer horizontalen Ebene angeordnet sind, die halbstarre in der Arbeitsposition gehalten Falzmesser flexible Bindungen an den Wagen montiert sind, für das Endlosgetriebe Kette mit der Möglichkeit der Bewegung auf der Lagerschiene, flexible Abdeckung, die wiederum mit dem Zwischenschlitten befestigt ist, und einer Getriebeendloskette beweglich an der Tragschiene.
2. Windturbine nach Anspruch 1, wobei die halbstarren Schaufeln für den Leerlauf in dem gefalteten Zustand förmigen Träger gefaltet und gehalten.
3. Windturbine nach Anspruch 1, dadurch gekennzeichnet, dass "Windschatten" Klingen ganze Gerät beseitigen in einem Winkel ausgerichtet ist, = 20 ÷ 45 ° zur Windrichtung und die Windturbine zu stoppen - den Winkel = 90º in den Wind.
