Erfindung
Russische Föderation Patent RU2247861
Windturbine für Windkraftanlagen
Name des Erfinders: Rudolf L. Grokhovsky
Der Name des Patentinhabers: Grokhovsky Rudolph L.
Korrespondenzanschrift:. 238450, Kaliningrad, Mamonovo Str. Hafen, 22, RL Grochowski
Startdatum des Patents: 2003.12.18
Die Erfindung betrifft das Gebiet der Windenergie. Das technische Ergebnis ist eine Windturbine zu schaffen, der Lage, in großem Maßstab umwandeln in mechanische Arbeit Energie von Windströmungen und alle Arten von Wasserpumpen, Kompressoren und Generatoren in Bewegung zu setzen. Windturbine mit einem Stator und einem Rotor mit parusopodobnymi Ebenen umfasst, über den Rotorumfang, wobei der Rotor in Form eines umgekehrten 180 ° -Ring der Strecke ist und dem Stator - in Form eines horizontal unterhalb des Rotorringpolster installiert, auf dem eine kontinuierliche Reihe von Generatorwelle angeordnet, die befindet Radsätze, die den Rotor der Schienenbahn zieht.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Energietechnik Wind und ist eine Einrichtung für Luftströme von Windenergie sowohl im Verarbeitenden Gewerbe und im Haushalt benötigt.
Analog (Prototyp) ist die Windturbine einen Stator und einen Rotor mit parusopodobnymi Ebenen umfassend über den Umfang des Rotors (siehe. RU, 2125182 C1, Kl. F 03 D 5/04, 20.01.1999, 2 Sek.).
Die Nachteile dieser Vorrichtung sind eine begrenzte Leistung, Lärm in Betrieb und Wartung Unannehmlichkeiten.
Der Zweck der beanspruchten Erfindung ist eine Windturbine über eine große Energie in mechanische Arbeit Windluftstrom der Lage zu schaffen, die Umwandlung und betätigen dabei alle Arten von Wasserpumpen, Kompressoren und elektrischen Stromgeneratoren in verschiedenen Ausführungen.
Das Wesen der Erfindung besteht darin, dass der Rotor der Windkraftanlage in Form eines horizontalen Ring ist, der aus einem starren Material und trägt auf seiner Oberfläche eine oder mehrere Reihen parusoobraznyh Ebenen, im richtigen Moment von denen jedes um seine Achse zu einem für die Bewegung des Rotors erforderlich drehbar ist Winkel.
Auf einer der Gestaltungsmöglichkeiten eines Windrad-Rotors Zeichnungen zeigt angebracht, dessen Körper in der Form einer kreisförmigen Schienenstrang Multimeter, invertiert um 180 ° und an dem Statorring Bereich auf rotierenden Trägern, hergestellt in der Form eines geschlossenen Rings aus einer Anzahl von Radsätzen hergestellt.
 |
 |
 |

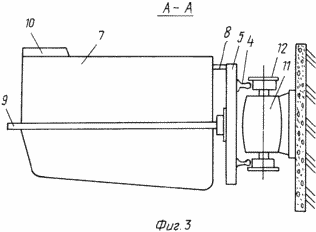

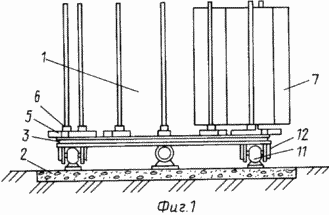

1 zeigt eine allgemeine Seitenansicht einer Windkraftanlage. Figur 2 zeigt eine Draufsicht auf eine Windenergieanlage. 3 zeigt einen Schnitt entlang A-A in Figur 2. Windenergieanlage besteht aus einem Rotor 1 und der Stator 2, der Rotor 1 in der Form eines umgekehrten 180 ° Multimeters Kreisschienenstrang 3 aus 4 zwei Schienen miteinander eine fortlaufende Reihe von Schwellen verbunden ist, 5. 5 Schwellen auf Scharnieren 6 parusopodobnye Ebene 7 angeordnet montiert ist, die in der Betriebsstellung fixiert sind stoppt 8. 7 Parusopodobnye Ebene mit mast Stangen 9 und den Flügelelementen 10. |
Der Stator 2 ist als horizontal gelagerten Rotor 1 unter dem Ringbereich ausgebildet, die eine kontinuierliche Reihe von elektrischen Generatoren elektrische Generatoren 11. Am Welle 11 gebucht werden entfernt Radsätze 12. Diese Radsätze 12 zieht den Rotor 1 seiner Stulpschiene Gleis 3.
Eine Windkraftanlage für Windkraftanlagen wird wie folgt ausgeführt
Unter dem Einfluss des ankommenden Windströmung alle parusopodobnye Ebene 7 durch eine Flügelelemente 10 entfalten auf den Scharnieren 6 nach rechts um den Rotor 1 zu drehen. Figur 2 zeigt, wie jeder einer Anzahl von Ebenen parusopodobnyh 7, die sich im rechten Quadranten des Kreises des Rotors 1 greift in die Arbeitsstellung durch einen Anschlag 8 in dem linken Bereich des Umfanges des Rotors 1 kann als Flügelelemente 10 eingesetzt parusopodobnye Ebene 7 in der Position der zu sehen ist niedrige Luftwiderstand bewegt sich in Richtung der Windströmung.
Mit dieser Anordnung parusopodobnyh Ebenen 7 Rotor einer Windturbine basierend auf 4 Radsätzen, beginnt im Uhrzeigersinn zu drehen.
den Wind Betriebsturbinenrotor 1 überträgt seine Drehbewegung mittels des Gleises 3 durch die Radsätze 12 auf der Achse elektrischen Generator 11 sequentiell auf der Umfangsfläche des Stators 2 angeordnet.
Zum Beispiel 7 parusopodobnye Ebene einen U-Turn durchführen können, und sich verpflichten, Position zu arbeiten, nicht nur mit Hilfe des Windes und hält 8, aber grundlegende Automatisierungssysteme, ist seit langem in vielen aktuellen Designs von Wind Geräte verwendet.
Die Erfindung stellt eine Reihe von Optionen Mechanismen und Vorrichtungen auf der Oberfläche des Rotors und dem Stator der beanspruchten Vorrichtung verbindet, ist eine Windturbine. Diese Optionen nicht eine vorläufige Bestätigung der weiteren Figuren der beigefügten Zeichnung erfordern.
Die wesentlichen Merkmale der Erfindung zu ermöglichen, beispielsweise die Windturbine in einem einzigen High-Power vetroelektrogenerator Ring mit einem horizontalen Multimeter Stator und Rotordurchmesser zu drehen.
Schaltet parusopodobnyh Windturbinenflugzeuge können grundlegende und automatische Steuerungssysteme durchzuführen.
FORDERUNGEN
1. Windturbine mit einem Stator und einem Rotor mit parusopodobnymi Ebenen umfasst ganzen Umfang des Rotors angeordnet ist, wobei der Rotor als ein um 180 ° des Laufrings invertiert konfiguriert ist.
2. Windturbine nach Anspruch 1, dadurch gekennzeichnet, daß der Stator ausgebildet ist als Rotor horizontal unter dem ringförmigen Unterlage angebracht ist, die an der fortlaufenden Reihe von elektrischen Generatoren angeordnet ist, die auf der Welle Radsätze angeordnet sind, die auf dem Rotor des Schienenstrangs abhängt.
