Erfindung
Russische Föderation Patent RU2197640
Windkraftanlagen
Name des Erfinders: Robert A. Bolotow; Lyudmila Cherepanova
Der Name des Patentinhabers: Robert A. Bolotow; Lyudmila Cherepanova
Korrespondenzanschrift: 650099, Kemerowo, ul. Gewölbte, 33-8, RA Bolotov
Startdatum des Patents: 2000.01.10
Die Erfindung betrifft Energieumwandlungs aufzuwickeln und wird für die Luftströmungsenergie in elektrischen Strom bestimmt. Das technische Ergebnis besteht in der Konstruktion vereinfacht wird und die Kapazität des Generators Verbesserung wird durch die Tatsache sichergestellt, dass in vetroelektrogenerator enthaltend Flügel, einen Stromgenerator, der Unterstützung, das Getriebe gemäß der Erfindung die Flügel in einer gasdynamischen Anordnung angeordnet sind und an dem zwei geschlossene konzentrische Kontur, mit einem Schaltung montiert auf den Zentrierrollen und die zweite Schaltung auf Stahlrollen montiert Schicht aus einem Material mit einem hohen Reibungskoeffizienten Rollen aus verstärkt ist Zentrieren und verstärkt an Stangen montiert sind, die verstärkten Walzen durch mechanische Getriebe mit Leistungsstrom verbunden sind, außerdem die außerhalb gazodinamicheskoj Gitterwindströmungsbeschleuniger installiert.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Energieumwandlungs aufzuwickeln und wird für die Luftströmungsenergie in elektrischen Strom bestimmt.
Windkraftanlagen sind bekannt [1, 2], die Windenergie in elektrische Energie mittels eines Prinzips einer Hubkraft des Flügels in Form von zwei Klingen NACA auf Flügelachse konvertieren Zahnrad 5 gesetzt, 6 und Flüssigkeitskupplung Stromgenerator 7. Die Vorrichtung umfasst einen Drehmechanismus und die Messer 8, die Bremse 9. das System der Rotation der Schaufeln 1, das Getriebe 5, 6 hydraulische Kupplung, Generator 7, Lenkgetriebe 8, 9 und Brems der Rotationssensor Rotationssystems 10 sind an dem Mast 13 befestigt.
Diese Einheit wird als Prototyp genommen. Es hat eine Reihe von Nachteilen auf:
- Die Komplexität der Konstruktion und es für die Herstellung von teuren Materialien (beispielsweise die Klingen sind aus hochfestem Aluminium und Titanlegierungen)
- Leistungsbegrenzung in einer einzigen Einheit aus strukturellen Gründen (zB vetroelektrogenerator Kapazität von 2500 kW hat einen Rotordurchmesser von 91,5 Metern und die Höhe des Turms 61 Meter über dem Boden).
Die Erfindung zielt darauf ab, diese Nachteile zu beseitigen.
Diese Aufgabe wird dadurch gelöst, dass die Flügel in einer gasdynamischen Gitter durch Scharniere an den beiden geschlossenen konzentrischen Schleife montiert angeordnet sind, wobei eine Schlaufe auf der Zentrierrollen befestigt ist, und die zweite Schaltung auf Stahlrollen montiert sind, und faserverstärkte Schicht aus Material mit hohem Index Reibung. Rollen gelagert auf den Stützen mit Hilfe von Lagern, Rollen und durch eine mechanische Übertragung verbunden sind, um elektrische Stromerzeuger verstärkt. An der Außenseite des Gitters installiert gazodinamicheskoj Windströmungsbooster (beispielsweise Jalousietyp).
 |

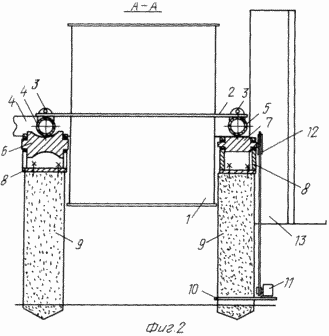

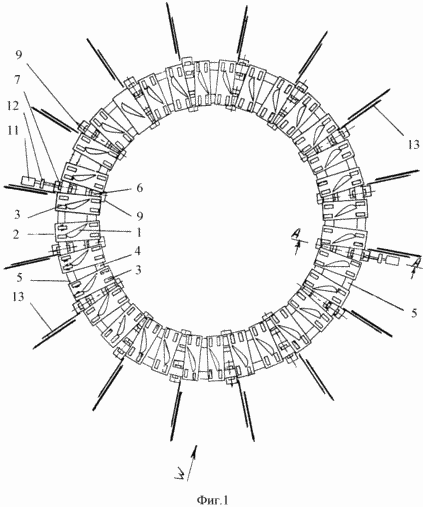

Vetroelektrogenerator vorgeschlagene Vorrichtung in den Figuren 1 und 2. Sie umfaßt einen Flügel 1 auf den Platten montiert 2. Die Platten 2 über Scharniere 3 angebracht sind, auf konzentrischen geschlossene Konturen 4 und 5, wobei die Schaltung 4 auf der Zentrier- gelagerte Rollen 6 und 5 angebracht auf der Schaltungs verstärkten Rollen 7. die Rollen 6 und 7 in Lager montiert unterstützt 8, die 9. jedes Lager 9 Platte 10 von der Wechselstromgeneratoren 11 montiert Generatoren 11 verbunden auf Lagern montiert sind, auf die aktuelle verstärkte Walze 7 mittels mechanischer Getriebe wiederum unterstützt 12 9 extern Abbindebeschleuniger Wind Typ 13 Jalousie fließen. Die Vorrichtung arbeitet wie folgt. Windströmung mit einer Geschwindigkeit von W m / s Windströmung durch den Beschleunigungsjalousie 13 wird konzentriert und mit dem gasdynamischen Gitter gerichtet. Schneller Wind umströmt Flügel 1 mit optimalen Anstellwinkel 1 den maximalen Auftrieb des Flügels zu schaffen und eine hocheffiziente Energieentnahme aus dem Windströmung bereitzustellen. Aufgrund der Auftriebskraft durch die Flügel 1 entwickelt, zusammen mit den letzten Schaltungen 4 und 5 in Bezug auf die Rollen 6 und 7 mit einer gewissen Winkelgeschwindigkeit gemischt. Durch die Reibung zwischen den Rollen 7 und die Konturrollen 5 7 drehen sich in dem Lager unterstützt 8 und mechanische Leistung durch den elektrischen Generatoren 12 Getriebe übertragen Windgeschwindigkeit W Läden Strom 11. Durch die Reduzierung 13 verlängert, bei gleichzeitiger Erhöhung der Rate Läden verkürzt werden, wodurch die Stabilisierung der Leistung Windkraftanlagen durchzuführen. Für eine effizientere Kopplungsschaltungen 4 und 5 zu den Walzen 6 und 7 ist das Innenvolumen eines Flügels kann mit einem Füllstoff, wie Sand gefüllt werden. |
Die vorgeschlagene Vorrichtung mit einem kleinen Flügelspannweite 10-15 Metern und einer Höhe von 15 Metern Pole von zwei praktisch unbegrenzter Länge und die Anzahl der konzentrischen Konturen der Flügel in einem Gitter gazodinamicheskoj angeordnet und Beschleuniger ermöglicht Windströmung Windkraft unbegrenzte Kapazität unter Verwendung von Kohlenstoffstählen zu bauen nedifitsitnyh und Beton unterstützt von geringer Höhe.
QUELLEN VON INFORMATIONEN
1. Thermische und Kernkraftwerken. Handbuch, herausgegeben von VA Grigorjew, VM Zorina, 2. überarbeitete Auflage, Buch 3. Moskau. Energoatomisdat 1989 str.150-155, ris.8.32 und 8,33 - Prototyp
2. Das GN Abramovich "Applied Gasdynamik". Verlag "Nauka", Moskau, 1969 str.641-651.
FORDERUNGEN
Vetroelektrogenerator umfassend Flügeln Stromgenerator, ein Stützzahnrad, dadurch gekennzeichnet, dass die Flügel in einer gasdynamischen Anordnung angeordnet sind und an dem zwei geschlossenen konzentrischen Schleife, wobei eine Schlaufe auf der Zentrierrollen befestigt ist, und die zweite Schaltung auf Stahlrollen montiert Schicht verstärkt ist die Außenseite der gasdynamischen Gittersatz Windströmungsbooster aus einem Material mit einem hohen Reibungskoeffizienten und sind Zentrierrollen auf Trägern montiert verstärkt, wobei die Rollen mit einem Stromgenerator verbunden sind durch eine mechanische Übertragung verstärkt darüber hinaus.
Druckversion
Erscheinungsdatum 02.02.2007gg
