Erfindung
Russische Föderation Patent RU2219369

Energiewandler AIR FLOW

Energiewandler AIR FLOW

Name des Erfinders: Temnikov Alexey V .; Novolodskaya Yuliya Vitalevna
Der Name des Patentinhabers: Temnikov Alexey V .; Novolodskaya Yuliya Vitalevna
Korrespondenzanschrift: 671200, Burjatien, Kabansky Bezirk, mit. Kabansk Str. Stadion, 19 V.I.Temnikovu
Startdatum des Patents: 2000.12.25

Die Erfindung betrifft Energietechnik aufzuwickeln, nämlich eine Vorrichtung, die die Energie des Luftstroms in eine Drehbewegung auf den Generator übertragen umwandelt. Das technische Ergebnis besteht darin, den Wirkungsgrad des Wandlers erhöht wird und die durch die Tatsache vorgesehen Macht, dass der Wechselrichter Luftströmungsenergie einen großen Durchmesser Räder, Rotorblätter umfasst, die eine zentrale Achse, Lager und Stützen gemäß der Erfindung weist ferner eine große bewegliche Ritzel kleinen zentralen Festrad stellate Zahnräder und Kettenantrieb und der Räder am Ende der Schaufelachsen in die auf einer Mittelachse starr befestigt angeordnet.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energietechnik aufzuwickeln, nämlich eine Vorrichtung, die die Energie des Luftstroms in eine Drehbewegung auf den Generator übertragen umwandelt.

Bekannte Wandler Luftströmungsenergie (Windkraftanlage), die Räder mit großem Durchmesser, die Schaufeln (Propeller), eine zentrale Achse (Welle), Lager und Unterstützung (siehe., Eg, RU 2107836 C1, cl. Die F 03 D 5/00, 27.03. 1998 1) sind die wesentlichen Merkmale für das nächste Analogon der Erfindung (Prototyp) angenommen.

Die Nachteile sind die Energiewandler und die geringe Effizienz aufgrund der geringen Effizienz der Umwandlung der Propeller der Windenergie ein kleines Kraftwerk.

Das technische Ergebnis besteht darin, den Wirkungsgrad des Wandlers erhöht wird und die durch die Tatsache vorgesehen Macht, dass der Wechselrichter Luftströmungsenergie einen großen Durchmesser Räder, Rotorblätter umfasst, die eine zentrale Achse, Lager und Stützen gemäß der Erfindung weist ferner eine große bewegliche Ritzel kleinen zentralen Festrad stellate Zahnräder und Kettenantrieb und der Räder am Ende der Schaufelachsen in die auf einer Mittelachse starr befestigt angeordnet.

An den Endachsen der Schaufeln, die Außenseite der Scheibe, verstärkte starr sternförmige Zahnrad verbunden mittels eines Kettentriebs mit sternförmigen Zahnräder auf großen beweglichen Zahnrädern angeordnet.

Große bewegliche Zahnrad greift mit einem kleinen zentralen festen Gang.

Große Mobil Gang, während rotierenden Scheiben um einen kleinen zentralen festen Gang Hälfte seines Umfangs und mit Hilfe von Sternrädern und Kettengetriebe automatisch eine Klinge in einem optimalen Winkel des Angriffs auf die Gegenluftstrom laufen haben.

Energiewandler AIR FLOW

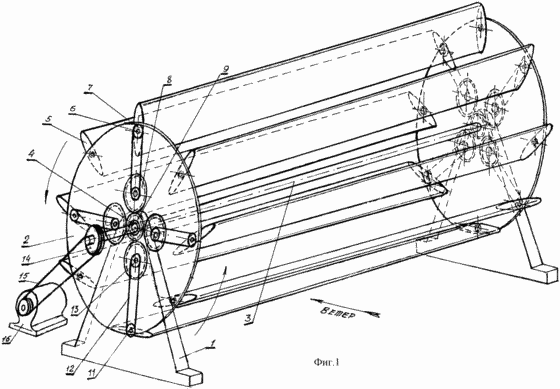

1 zeigt einen Wandler Luftströmungsenergie, die allgemeine Form

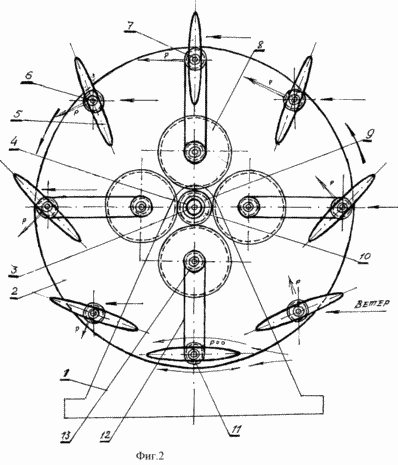

2 - treiben den Fluss der Energie, Frontansicht

Luftstromenergiewandler enthält zwei Räder mit großem Durchmesser, sind starr zu einer Mittelachse der beweglichen Scheiben 3. Zwischen den beiden Klingen befestigt angeordnet sind 5 mit Stirn Achsen 6, 7 drehbar in Lagern in Öffnungen in den Platten 2. Am Ende Achsen 6 angeordnet starr befestigten Zahnrad stellate 11 befindet sich an der äußeren Seitenscheibe 2. das große Zahnrad 8, 9 fest mit der Nabe mit einem kleinen zentralen Festrad eingreift 10. 3 dreht sich in Lagern 4 in Hülsen 10 verschiebbar 2 befestigt Scheiben von außen angeordnet, um die Mittelachse verbunden sind, in dem oberen Teil des Trägers 1 Diese Pole 1 nur zwei. Bei größeren mobilen Getriebe 8 fest verstärkt sternförmige Zahnrad 13 mittels einer Kette Getriebe 12 mit einem sternförmigen Zahnrad 11 an der Endradsätze 6 Klingen 5. Gang Große Bewegungs miteinander verbunden 8 einen Durchmesser das Doppelte der kleinen zentralen festen Gang hat 9, und wenn rotierenden Scheiben 2 Lauf um Dieses kleine Festrad 9 Hälfte seines Umfangs, und mittels eines Kettentriebs 11-12-13 übertragen die Drehung der Schaufeln 5, sie jedes Mal eine bestimmte Drehung, den optimalen Anstellwinkel zu der ankommenden Luftstrom automatisch mit. Gerade Klinge 5, so dass die ankommenden Luftstrom, der im ganzen in der gleichen Ebene wirkt.

An den Enden des zentralen beweglichen Achse 3 auf den äußeren Seitenstützen starr eine Riemenscheibe 14, die mittels Keilriemen 15, die die Drehbewegung der Mittelachse der Riemenscheibe 3 auf dem Generator 16 elektrischen Strom zu übertragen befestigt.

Luftstrom Energiewandler arbeitet wie folgt.

Luftstrom trifft frontal auf die Klinge 5 nach rechts oder links. Der untere Teil der Schaufel 5 parallel zum Luftstrom angeordnet und fließt über die Ober- und Unterseite ohne Widerstand. Andere Schaufeln 5 sind unter einem Anstellwinkel zu dem Luftstrom angeordnet und je höher die Schaufel 5 positioniert auf den beiden Platten ist , desto größer der Anstellwinkel haben sie relativ Luftstrom Obermesser 5 einen Angriffswinkel von 90 o, das heißt senkrecht zum Luftstrom. Dies wird erreicht durch die Tatsache, dass große Mobilgetriebe 8, starr mit den Schaufeln verbunden 5 über einen Kettenantrieb 11-12-13, obegaya während die Scheibe 2 kleine zentrale Festrad 9, dreht automatisch eine Klinge 5 in einem optimalen Anstellwinkel gegenüber dem Luftstrom. Gears 8 eine vollständige Drehung um die Ritzel 9 der Hälfte seines Umfangs machen.

Rotierende Messer 5 über eine kinematische Verbindung 8-9-11-12-13 dreht die bewegliche Mittelachse 3 auf, über die Riemenscheibe 14 und Keilriemen 15 eine Drehbewegung auf die elektrische Generator-Riemenscheibe 16 überträgt, wo die empfangene elektrische Leistung an Verbraucher übertragen wird.

FORDERUNGEN

1. Der Luftstrom Energiewandler mit großem Durchmesser Räder, Rotorblätter, die eine zentrale Achse, Lager und Stützen umfasst, dadurch gekennzeichnet, dass zusätzlich enthalten große bewegliche Ritzel kleinen zentralen festen Gang, Sterngetriebe und Kette Getriebe und Räder, auf denen an den Enden Achsen Schaufeln auf einer zentralen Achse starr befestigt angeordnet.

2. Wandler nach Anspruch 1, dadurch gekennzeichnet, daß die Stirn Achsen der Schaufeln, wobei die äußere Seitenscheibe starr stellate Getriebe verbunden mittels eines Kettentriebs mit Getriebe stellate auf großen beweglichen Zahnrädern angeordnet befestigt ist.

3. Wandler nach Anspruch 1, wobei das große bewegliche Zahnrad mit einem kleinen zentralen festen Gang eingreift.

4. Wandler nach Anspruch 1, dadurch gekennzeichnet, dass die große mobile Zahnrad während rotierenden Scheiben um einen kleinen zentralen Festrad Hälfte seines Umfangs ausgeführt werden und mit Hilfe von Sternrädern und Kettenübertragung automatisch eine Klinge auf einem optimalen Anstellwinkel zu den Gegenluftstrom aufweisen.
