Erfindung
Russische Föderation Patent RU2239091

WIND HORIZONTAL daisy-flag-Propeller RotationsbetonglätterWir

WIND HORIZONTAL daisy-flag-Propeller
RotationsbetonglätterWir

Name des Erfinders: Ginkul Georgy
Der Name des Patentinhabers: Ginkul Georgy
Korrespondenzanschrift: 666534, Irkutsk, Kazachinsko-Lenski Bezirk, pos .. Ulkan Str. Sport, 6-10, GV Ginkulovu
Startdatum des Patents: 2003.04.02

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar zu einem Drehkraftwerke. Das technische Ergebnis ist die Kapazität und die Effizienz des Kraftwerks zu erhöhen, sondern auch den Aufbau des Kraftwerks zu vereinfachen. Wind Daisy-horizontale Drehkraft umfasst vetrodvizhiteley Rohrsäulen unterstützen, in eine Girlande kombiniert, elektrische. Die Tragsäulen sind aus Metall, zwei Drehwellen vetrodvizhiteley verbunden Segment des Stahlkabel umfasst das Kraftwerk Flags aus dem flagpole, Gewebetuch, aus elastischem Stoff Führungen, zwei benachbarte Kontrollkästchen, die sich auf gegenüberliegenden Seiten der Welle Propeller und vetrodvizhiteley Girlanden entweder parallel zueinander eingestellt zu bilden, oder in einem Winkel zueinander.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar zu einem Drehkraftwerke.

Bekannte Wind Daisy-horizontale Drehkraft enthält vetrodvizhiteley auf einem rohrförmigen Stützpfosten befestigt ist, in ein paar einfachen horizontalen Girlanden vereint, dreht sich jeder nur einen Generator (siehe., Eg, RU 2182257 C2, cl. Die F 03 D 3/00, 10.05 0,2002), die wesentlichen Merkmale der am nächsten Prototyp der Erfindung angenommen (Prototyp).

Die Nachteile der bekannten Vorrichtungen sind umständlich Aufbau und seiner hohen Kosten und einer niedrigen Zuverlässigkeit.

Das technische Ergebnis besteht darin, die Kapazität und Effizienz der Anlage zu erhöhen, sondern auch das Design Macht zu vereinfachen, indem die Tatsache vorgesehen, dass der Wind Daisy-horizontale Drehkraft, mit vetrodvizhiteley auf den rohrförmigen Stützpfosten befestigt ist, in mehreren geradlinigen horizontalen Saiten vereint, die jeweils dreht nur einen Stromgenerator gemäß der Erfindung die Stützsäulen aus Metall hergestellt sind, Kabel die zwei Drehwellen vetrodvizhiteley aneinander geschlossener Segment Stahl durch Schrauben an den Innenflächen der beiden Wellen und senkrecht zu den Oberflächen der befestigten Boxen, von denen jede besteht aus einer Welle, auf der der Bolzen geklemmt feste zwei Gewebetuch in einem Winkel von 90º zueinander und Anschläge aus elastischem Gewebe das Tuch in einem Winkel von 90º zueinander trägt, und alle Fahnenmasten montiert auf der Welle, so daß eine Drehung der Welle zu bewegen, Fahnenstangen von zwei benachbarten Ankreuzfelder senkrecht zur Welle angeordnet ist und senkrecht zueinander sind, wobei, wenn der Winkel zwischen der Rotorwelle und der Windrichtung kleiner als 45 º, der zwei benachbarte Kontrollkästchen auf gegenüberliegenden Seiten der Welle eines Propellers zu bilden, wobei die Gelände Girlanden vetrodvizhiteley entweder parallel oder in einem Winkel angebracht zu jedem andere.

WIND HORIZONTAL daisy-flag-Propeller RotationsbetonglätterWir
WIND HORIZONTAL daisy-flag-Propeller RotationsbetonglätterWir

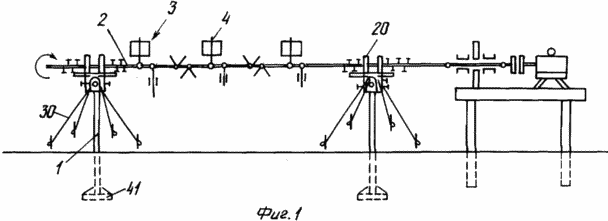

1 zeigt eine Windmühle Daisy-horizontale Drehkraft von einer vetrodvizhiteley zwischen den beiden tragenden Säulen (Gesamtansicht) befindet;

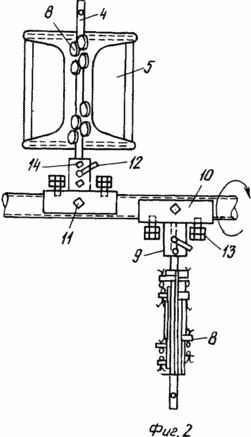

Abbildung 2 zeigt ein Flag Paar (zwei Flaggen auf gegenüberliegenden Seiten der Rotorwelle befestigt ist);

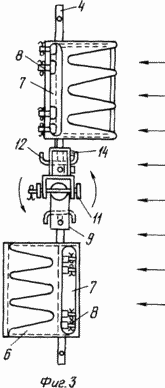

Figur 3 - eine Seitenansicht von 2;

4 - eine Draufsicht auf die Box mit einem Tuch, das mit weit offen gegen den Wind in einem Winkel von 90 ° zueinander;

Abbildung 5 - Propeller-Status-Flag Platten in horizontaler Richtung des Windes;

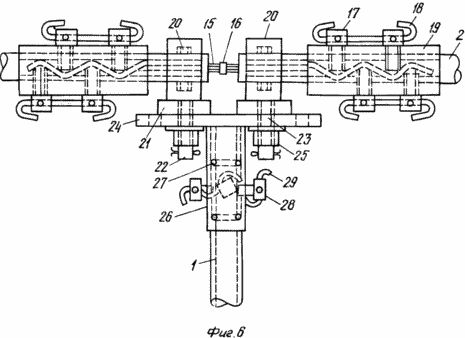

6 - zwei benachbarte Drehachse montiert auf einem Stützpfeiler mit einem Kabelsegment verbunden sind;

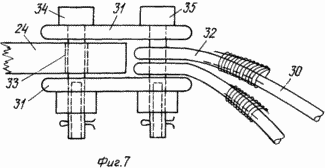

7 - Befestigung an der Auflagefläche der oberen Enden der Streben;

8 - eine vertikale Spalte von Verzögerungen, aus Lärchen;

9 - Achterstag bar aus Metall.

Die vorgeschlagene Kraftwerk besteht aus einer großen Anzahl von vetrodvizheteley auf den Stützsäulen montiert 1, eine gerade Linie horizontale Girlanden vetrodvizheteley bilden, Drehen nur eine, sondern starke elektrische tihooborotny. Jede Drehwelle 2 vetrodvizhetelya von einigen Dutzend flags 3 befestigt, die als die Klingen dieser vetrodvizheteley handeln. Jede Box hat eine Welle 4, an dem zwei Lappen 5 angebracht sind, aus einem dünnen haltbaren Stoff. Alle vier Ränder des Tuches 5 sind verstärkt durch Falten und Verkleben dieser Ränder an der Fahne 5 mit Kleber "Octopus" oder dergleichen geklebt werden.

Alle vier Wellen sind senkrecht zur Welle 2 befestigt, und beide sind an einer Platte 5 mit der Welle 4 derart angebracht, daß zwischen diesen Ebenen Eckplatten 5 90º gebildet wird. Dieser Winkel wird zwischen 5 Ammer gehalten, weil diese die Welle 4 auf jedes Tuch 5 überlagert werden auch 6 Stationen ist bei einem Wind von etwa 10 Meter pro Sekunde halten, beide Tuch 5 senkrecht zueinander. Zur Befestigung der Paneele 5 und 6 Stationen auf die Welle 4 verwendeten Metallband Futter Schrauben 7 und 8 sind zwei Bolzen 8 im oberen Teil der Welle 4 und zwei Bolzen 8 im unteren Teil der Welle 4. Die zweite Platte 5 auf den gleichen die Welle 4 in ähnlicher Weise montiert ist, aber auf der anderen Seite es 90º Winkel relativ zu der ersten Platte 5 mittels vier Schrauben 8 mit vier senkrecht zu den vorhergehenden, aber sie nicht beeinflussen und verzerren sie.

Limiter 6 (gestempelt) des elastischen (Cordova oder einem anderen) der Bahn geschnitten wird eine Sägezahnform mit schmalen Rücken und weiten Tälern gegeben. Vorsprünge Elastizität sollte so sein, dass, wenn der Wind bis zu 10 Metern pro Sekunde, die beide Tuch 5 noch Begrenzer 6 beibehalten haben, zwischen Ammer 5 Winkel von etwa 90 ° zu halten, aber wenn der Wind mehr als 10 Meter pro Sekunde und mit scharfen Impulsen und Drosseln 6 und Tuch 5 müssen Stege 5 bis 6 Stationen unter Druck gesetzt werden sofort eine parallele Position mit der Richtung des Windes übernehmen und das alles Tuch 5 sofort erhöhten Luftdruck abwerfen, es bricht das Zurücksetzen vetrodvizheteley Details aller des Kraftwerks zu verhindern.

Propeller Eigenschaft Flags 3 liegt in der Tatsache, dass, wenn der Winkel zwischen der Richtung des Windes und Daisy Welle 2 gebildet werden weniger als 45 °, die eine der Platten 5 jeweils Flagge 3 entfalten den Wind in Richtung des benachbarten Tuch 5 von derselben Flagge 3 und wird mit ihm zu schließen, bilden Leinen ein Propellerblatt und in ähnlicher Weise wird die zweite Schaufel gebildet wird, aber auf der anderen Seite daisy Welle 2 und ein anderes flag 3. Somit an gegenüberliegenden Seiten der Welle 2 daisy Formen in einer solchen Abwind angeordnet jedes Paar der drei Flags (flag pair) zwei~~POS=TRUNC-Propeller - Propeller. Dies bedeutet, dass für jede Windrichtung Daisy Welle 2 und der Generator ohne Veränderung seiner Drehrichtung dreht.

Befestigen der Welle 4 an der Drehwelle 2 mittels der Hülse Segmentprofil 9 und 10 in U-Form. Die Hülse 9 und das Profil 10 sind miteinander verbunden Schweißung.

Profil 10 ist an der Drehwelle 2 mit einer Schraube 11 und der Welle 4 in der Hülse 9, hintere Verriegelungsstift oder ein Segment des Drahts 12, dessen Enden in entgegengesetzte Richtungen gebogen sind, eingeführt angebracht. Das Profil 10 weist noch zwei Schrauben 13, eine Drehwelle 2 Flügelprofil Eliminieren 10 durch Schrauben 13 an den Kontakt mit der Welle Einschrauben 2. Die Schrauben 13 an einem einzigen Drahtsegments miteinander in Paaren Contra. Diese beiden Schrauben 14 sollte 9 auf der Hülse für sie Einschrauben der Welle 4 an der Innenfläche der Hülse 9 und dadurch eliminieren rocking der Welle 4 gegenüber der Hülse 9 zu drücken.

Befestigen von zwei benachbarten Drehwellen 2 mit Hilfe eines Stahlkabels Nevit Segment 15. Der Durchmesser seines Querschnitts sollte etwas kleiner als der Innendurchmesser der Drehwelle 2 verbunden werden.

In der Mitte des Seils 15 sollte 15 gleichmäßig in den beiden verbundenen Wellen verteilt auf dem Kabeletikett 16 (Band) markiert 2. Nun müssen Sie diese Situation beheben, um das Kabel 15 mit acht Leistungs Schrauben 17 auf der Welle 2 des Kabels 15. Und das ist die Verbindung war sehr hoch, wie die Zugfestigkeit und die Torsion, ist es erforderlich, die Schrauben 17 mit einer großen Kraft zu schrauben, so dass das Kabel 15 in der Zickzack-Form der beiden Wellen.

Verschrauben mit den ersten Schrauben 17 von dem Ende jeder Welle 2 Contra Schrauben 17 Längen dicken Draht 18 beginnen muß, wenn die Wände der Wellen 2 ungenügende Dicke sind die Gewinde zum Schneiden der Schrauben 17 zu befestigen, ist es für jede Welle 2 geschweißt Hülse 19 erforderlich, der Innendurchmesser der gleich dem Außendurchmesser der Welle 2.

Von Längsverschiebung Drehwellen sind zwei Stützdrucklager 20 gehalten.

Die Lager 20 sind mit dem Stützpfosten 1 wie folgt verbunden. Zum Ende der jeweiligen Lager 20 ist Teil geschweißt, der Schub bestehend Lager 21 und senkrecht dazu dicke Achse 22. Die Achse 22 verschweißt ist, in die Öffnung 23 auf einem gemeinsamen Lagerbereich 24 ausgebildet ist, eingesetzt und Befestigungsmutter 25 von unten befestigt ist, das heißt, unter der Plattform 24. Ebenso montiert auf diese Plattform 24 und der benachbarten Lager 20 zwischen den beiden Segment Muttern 25 mit den dicken Rohren verschweißt - der Zylinder 26. der Zylinder 26 auf dem Stützpfosten 1 eingesetzt ist, hält den Lagerkissen 24 in einer horizontalen Position.

Die Schweißnaht Verbindungsachse 22 mit Drucklager 21 ausgebildet ist nicht unter dem Schublager 21 und der Oberseite, als Achse 22 in eine in der Mitte der Mittelplatte gebohrt 21 eingeführt, das Loch und auf dem oberen Rand dieser Öffnung gebildet wird breitere Fase für Schweiß die Achse 22 mit dem glide Verbindungs 21.

An dem Oberflächenabschnitt des Tragpfostens 1, die innerhalb des Zylinders 26 angeordnet sind zwei Ring 27 aus dickem Draht gefertigt umlaufend verschweißt (10 mm). Die Schweißnaht über die gesamte Länge des Rings 27, durchgeführt mit der einen Seite des Ringes 27, mit der anderen Seite abwechseln. Der Innendurchmesser des Zylinders 26 muss größer sein als der Außendurchmesser des Tragpfostens 1 bis 20 mm. In dem Zylinder 26 vier Schrauben 28 vorgesehen sind, wenn die Schraube alle vier Schrauben 28 zu kontaktieren (Schrauben allmählich durchzuführen, das heißt, Schraube abwechselnd in die eine Drehung der Schraube für jeden) mit ihren Polfläche 1, dann der Schwenkzylinder 26 relativ nicht nur auf die Säule entfällt 1, und Alarm zurückgesetzt Zylinder 26 von dem Pfosten 1, zum Beispiel, in aufsteigender Wirbel. Schrauben 28 Contra einander paarweise durch Segmente des Drahts 29, und deren Enden gefaltet sind.

Wenn die Stützsäulen von Lärche, an dem Ort stattfinden, wo sein muss umkreist Ring 27 die Notwendigkeit, umgibt eine Rillentiefe von 20 mm zu sägen, sollte der Außendurchmesser einer Säule Innendurchmesser des Zylinders 26 gleich sein.

Die Stützpfeiler 1 sind fest im Boden gehalten wird, aber trotzdem ist es notwendig, jede Säule 1 vier Streben 30, durch die Lagerfläche 24 jedes Pfostens 1 in entgegengesetzten Richtungen mit einem Winkel von 90 º zueinander und relativ zur Oberfläche der Erde in einem Winkel von 45 º gespannt zu verstärken.

Somit zwei Achterstag 30 sind auf einer Seite der Welle 2 und gestreckt daisy zwei - auf der anderen Seite davon. Die oberen Enden jedes Paars von Klammern 30 sind an der Lagerplattform 24 angebracht unter Verwendung von zwei dicken rechteckigen Platten 31, die mittels zweier Bolzen zwischen einer Plattform 24 und dem oberen Ende Verstrebungen 32 der beiden Scharnier verbinden 30. Jede Platte 31 zwei Schraubenlöcher aufweist. In ähnlicher Weise legen die beiden anderen Achterstag 30, jedoch für die entgegengesetzte Kante des Lagerkissens 24. Die Öffnung 33 um den Randbereich 24 für den Bolzen 34, der Halteplatte 31 vorgesehen, die beide das Polster 24 und der Riegel 35 hält die oberen Endösen der zwei Streben 30.

Das untere Ende Schleife 36 Zahnspange 30 sind an der vertikalen Säule 37 befestigt, wie folgt. Schleife 36 sprang auf der Säule 37 und zwei Beine Schleife Installateur nach unten gezogen 36 mit einem Metall-Trittbretts 38 zweiarmigen förmigen Buchstaben In der zurückgezogenen Position 36 nach unten Schleife feststehenden zylindrischen Splint 39 bis Spalte 37, sondern durch die dritte Einstelleinrichtung, da die ersten beiden Ständer auf den Stufen 38 Installer auf gegenüberliegenden Seiten der Verschleppung 30 Säulenhalte 37. Auf dem Stift 39 auf beiden Seiten sind abgenutzte Scheibe 40, die Contra dicke Splinte oder dicken Draht, dessen Enden in entgegengesetzte Richtungen gebogen werden. Um den unteren Enden der Stangen 37, wenn sie aus Metall sind mit der dicken Platte 41 geschweißt Größe etwas größeren Durchmesser der Säule 37. Die Säule 37 innerhalb der Stange 42 muss aus Lärchen verzichtet werden gemacht, und dann wird die Säule 37 platzt nicht, wenn Wasser darin gefriert.

Die Platten 41 und verschweißt und die unteren Enden der Stützsäulen 1.

Wenn die 37 Takte Lärche, muss es an der Seitenfläche der Säule 37 senkrecht zwei oder vier Draht Lärche zu binden Zapfen 44 als Verbindungs ​​zwei oder vier Telegraphenmast mit zwei Draht Schnallen mit einer Drehung von ihrer Brechstange.

FORDERUNGEN

Windmühle daisy-horizontale Drehkraft, umfassend vetrodvizhiteley auf dem rohrförmigen Tragpfosten montiert ist, in mehreren geradlinigen horizontalen Saiten vereinigt, jeder dreht sich nur ein Generator, dadurch gekennzeichnet, dass die Stützpfeiler aus Metall hergestellt sind, die zwei Drehwellen vetrodvizhiteley durch ein Segment des Drahtseils miteinander verbunden sind, in einem Winkel von 90 º zueinander und Anschläge aus elastischem Gewebe geklemmt durch Schrauben an den Innenflächen der beiden Wellen und senkrecht zu den Oberflächen der befestigten Boxen, von denen jede aus einer Welle, auf der besteht die Bolzen zwei Gewebetuch befestigt unterstützen die Lappen unter einem Winkel von 90 º zueinander, und alle Fahnenmasten auf der Welle montiert, so dass während der Drehung der Welle Fahnenstangen von zwei Ankreuzfelder benachbart zueinander an der Welle und senkrecht, angeordnet senkrecht wobei, wenn der Winkel zwischen der Rotorwelle und der Windrichtung von weniger als 45 ° ist, die zwei benachbarte flag, auf gegenüberliegenden Seiten der Welle eines Propellers zu bilden, und, im Bereich, Windturbine oder Girlande eingestellt parallel zueinander oder in einem Winkel zueinander.

Druckversion
Erscheinungsdatum 02.02.2007gg
