Erfindung
Russische Föderation Patent RU2240443

Windmühlen vertikale Achse

Name des Erfinders: Viktor Michailowitsch Lyather
Der Name des Patentinhabers: Lyather Victor M.
Korrespondenzanschrift: 125363, Moskau, ul. Helmsman, 5, Gebäude 1, kv.129, V.M.Lyatheru
Startdatum des Patents: 2003.05.05

Windturbine vertikale Achse bezieht Energie, insbesondere an der Windmühle Rotor zu wickeln. Das technische Ergebnis ist die Zuverlässigkeit und Effizienz der Anlage in rauen Umgebungen zu erhöhen. Die Installation ist eine Windturbine mit mehreren (drei oder mehr) von gleichschenkligen Dreiecke, deren Seiten jeweils eine geneigte Klinge bilden, wobei jeder horizontale Abschnitt davon mit einem hohlen Strömungsprofil entlang der Tangente an den Kreis, der durch die Mitte des Profils in der Anlage beschrieben orientiert ist. Die Basen der Dreiecke werden horizontal in einer geringen Höhe über dem Boden angeordnet sind und miteinander verbunden sind. Ebene Dreiecke sind so angeordnet, dass die Scheitelpunkte der Dreiecke miteinander verbunden sind durch Querstreben die horizontal regelmäßiges Vieleck bilden. Pyramidenförmigen geneigten Schaufeln und horizontalen Querträger in der unteren in einem flachen Stahlring befestigt Teil mit einer leitenden Platte, führen die Funktion eines linearen Rotor (Bogen) des Generators, die mit Elektromagneten Induktivitäten vertikale Belastung und vertikalen Schenkel elastisch an mehrere Racks auf dem Umfang des Stahlrings. Induktivitäten sind mit Ventilatoren ausgestattet bläst die warme Luft in Richtung der Ring aus Stahl lenken, die, zusätzlich zu den Schaufeln, angeschnittene Kapuze mit beweglichen Fensterläden, warme Luft von den Fans empfangen und es in den inneren Hohlraum der Klingen zu führen. Die Ecken der unteren Polygonschema Speichen Fahrradrad sind mit dem zentralen Lager verbunden ist, auf einer kurzen Stütz aufgespießt Wellenaufnahmehorizontalkraft.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar senkrecht zu der Drehantriebseinheit und kann für die Erzeugung von Energie aus dem Luftstrom, insbesondere in rauen Umgebungen eingesetzt werden.

Bekannte Fachgewinde Turbine mit einer vertikalen Drehachse und Schaufeln, gebogen in einer Schraubenlinie (US-Patent №5451137).

Der Nachteil dieser Lösung ist das Vorhandensein der zentralen Welle und einer Traverse die Klinge mit der Welle verbindet, einen signifikanten Anstieg in dem Gerät und die Abmessungen der Einheitskapazität verhindert wird, sondern schafft auch günstige Bedingungen für die Vereisung Teile und Installationsfehler in Bereichen mit extremen Klimaten.

Die Nähe zu der genannten Erfindung ist selbsttragende Windturbinenschaufeln, an den Schnittschraubenlinien gebogen, eine zylindrische gekrümmte Elemente des Betriebs, basierend auf auskragenden Joch auf den Low-Speed-Generatorachse (Urheberrecht Zertifikat die UdSSR №1150395) montiert bilden.

Der Nachteil dieser Lösung ist die komplizierte Konstruktion, Probleme bei der Herstellung und Montage einer großen Last auf dem Tragbalken und der Generatorwelle darstellt.

Das technische Ergebnis der Erfindung ist es, die Zuverlässigkeit, insbesondere in rauen Umgebungen, und eine gewisse Vereinfachung der Struktur zu verbessern.

Das technische Ergebnis wird dadurch erreicht, dass die Windenergieanlage mit einer vertikalen Drehachse, mit einer Klinge an der Basis montiert, der Traverse, der Generator eine Anordnung von mindestens drei Flächenelemente in Form von gleichschenkligen Dreiecke umfasst, wobei die Seiten jedes davon bilden eine geneigte Klinge und das Flugzeug selbst Dreiecks geringfügig von der vertikalen nach außen geneigt, so dass die Scheitelpunkte der Dreiecke durch Querelemente miteinander verbunden sind, die horizontale regelmäßigen Vielecks, wobei jeder horizontale Abschnitt der Klinge Windturbine bildet ein hohles Strömungsprofil, nach außen von der Tangente an die durch den Mittelpunkt dieses Profils beschriebenen Kreises ausgerichtet ist, sind die Basen der Dreiecke horizontal in geringer Höhe angeordnet, vom Boden auf und sind miteinander verbunden. Darüber hinaus bildete die Windenergieanlage Pyramide geneigten Schaufeln und horizontalen Querstreben, ist das Unterteil auf der Rotorleitung befestigt (arc) des Generators in Form einer flachen Stahlring mit einer leitenden Platte hergestellt, deren Induktoren mit Elektromagneten vertikalen Belastung und vertikalen Stützen elastisch fixiert mehrere Stände um den Umfang des Stahlrings.

Darüber hinaus Induktivitäten Windmühle mit Ventilatoren ausgestattet, auf dem der Luftstrom in Richtung des Stahlrings Blasrichtung das Gehäuse zusätzlich mit beweglichen Fensterläden gesichert.

Das technische Ergebnis wird dadurch erreicht, und die Tatsache, dass die Oberseite des unteren Polygons mit dem zentralen Lager verbunden ist, auf einer kurzen Stützwelle aufgespießt.

Dank dieser Verbesserungen der Installation Widerstand gegen starke Winde und Vereisung mit einer relativ einfachen Struktur erhöht akquiriert, während eine hohe Effizienz bei der Arbeit zu halten.

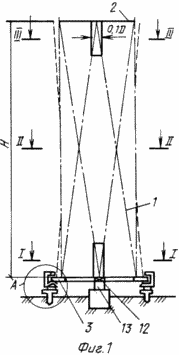

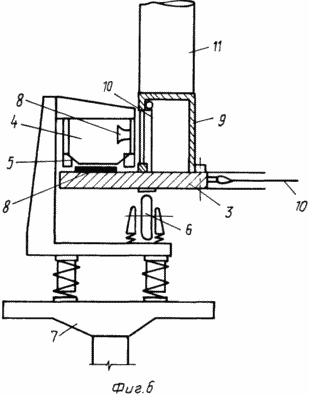

1 zeigt eine Windmühle, allgemeine Ansicht; Abbildung 2 - Ansicht II von 1, 3 - Ansicht II-II von 1, 4 - Ansicht III-III von 1, 5 Windmühle mit lopostyami und Querungen, die Gesamt Ansicht, 6 - eine Referenz Aufstellort.

Windenergieanlage mit einer vertikalen Drehachse besteht aus drei oder mehreren vertikalen Elementen in Form gleichschenkliger Dreiecke 1, die Seiten, von denen jede eine geneigte Klinge bilden, wobei jeder horizontale Abschnitt davon mit einem hohlen Strömungsprofil entlang der Tangente an den Kreis, der durch die Mitte des Profils beschrieben orientiert ist. Die Basen der Dreiecke 1 angeordnet horizontal in einer geringen Höhe über dem Boden und sind miteinander verbunden. 1 Ebene Dreiecke sind so angeordnet, dass ihre Scheitelpunkte durch Querträger 2 bildet den horizontalen regelmäßigen Vielecks (ein Dreieck in 1) miteinander verbunden sind. Pyramidenförmigen abgewinkelten Dreiecke Schaufeln 1 und horizontalen Traversen, in den unteren Teil der Leitung Rotor 3 fixiert (arc) des Generators in Form einer flachen Stahlring mit einer leitenden Platte, Induktoren 4 (Figur 2), die zusammen mit einer vertikalen Entladen Elektromagneten 5 und 6, die vertikalen Schenkel federnd gelagerte 3. auf mehrere Racks 7 Umfang Stahlring Induktivitäten Gebläse 4 vorgesehen sind, mit acht Heißluft Richtung auf den Stahlring 3 bläst, die weiterhin ein Lichtgehäuse angebracht ist 9 mit beweglichen Fensterläden 10, warme Luft aus dem Gebläse Empfang 8 und dessen Führung in den inneren Hohlraum 11 der Schaufeln 3. die Endabschnitte der Dreiecke in dem oberen Teil der Flügel sind mit Ablenkern (nicht gezeigt) versehen, wodurch aerodynamische Schubkraft, die Bewegung der warmen Luft, die durch interne Kanäle der Flügel 11 nach oben fördert.

Untere Polygon-Scheitel Schema Fahrrad Radspeichen an das Zentrallager 12 verbunden ist (Abbildung 1) aufgespießt auf kurzen Stützwelle 13, die eine horizontale Kraft akzeptiert.

INSTALLATION funktioniert wie folgt

Mit ein wenig Wind umfasst 6 Elektro Geschwindigkeit 5 Entladen Pole, auf und abseits der Feststellbremse. Durch den Wind einstellen beginnt sich zu drehen, und wenn die Drehzahl von einem bestimmten Wert Induktoren Lineargenerator 4 in dem elektrischen Netz enthalten. Die Hitze in Induktivitäten Wärme freigesetzt Fans 8 durch die Fensterläden 10 und Feld 9 der Klinge 11, wies sie aus dem gefrorenen Schnee und Eis zu befreien. Die Verbesserung der Aerodynamik der Schaufeln 11 bietet weitere Förderung der Blätter und eine Erhöhung der Leistung, die von den Induktionsspulen ausgegebenen 4 an das Stromnetz.

FORDERUNGEN

1. Windkraftanlage mit einer vertikalen Drehachse, mit einem hohlen Schaufelblatt, das auf dem unteren Querträger befestigt, Generatoren, dadurch gekennzeichnet, daß sie eine Anordnung von mindestens drei Flächenelemente in Form von gleichschenkligen Dreiecke umfasst, die Seiten davon bilden, die jeweils eine geneigte Klinge, wobei jeder horizontale Abschnitt davon mit einem hohlen Strömungsprofil entlang der Tangente an den Kreis, der durch den Mittelpunkt dieses Profils beschrieben orientiert hat, werden die Basen der Dreiecke horizontal in einer geringen Höhe über dem Boden angeordnet und miteinander verbundenen Dreiecke Ebene positioniert, so dass die Scheitelpunkte der Dreiecke durch Querelemente miteinander verbunden sind, bilden, horizontal regelmäßiges Vieleck.

2. Windkraftanlage nach Anspruch 1, dadurch gekennzeichnet, dass die Pyramide von geneigten Schaufeln und horizontalen Traversen gebildet, in der unteren Zeile auf dem Rotor (Bogen) des Generators in Form eines flachen Stahlring mit einer leitenden Platte befestigt ist, die zusammen mit Induktivitäten vertikale Entladen Elektromagneten und vertikalen Stützen in mehrere Racks auf dem Umfang des Stahlrings elastisch gelagert.

3. Windkraftanlage nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß die Induktoren mit den Fans zur Verfügung gestellt werden Luftströmungsrichtung in Richtung der Stahlring, auf dem das Gehäuse zusätzlich gesichert mit beweglichen Fensterläden zu blasen.

4. Windkraftanlage nach Anspruch 1, 2 oder 3, dadurch gekennzeichnet, dass die Ecken des Polygons mit dem unteren Zentrallager auf kurzen Tragwelle aufgespießt verbunden sind.

Druckversion
Erscheinungsdatum 02.02.2007gg
