Erfindung
Russische Föderation Patent RU2264558

Windturbine mit verstellbaren Bildschirm VETRONAPRAVLYAYUSCHIMI

Windturbine mit verstellbaren Bildschirm VETRONAPRAVLYAYUSCHIMI

Name des Erfinders: Besitzer Boris Petrovich (RU); Khozyainov Denis Borissowitsch (RU); Lobanov Milena B.
Der Name des Patentinhabers: Besitzer Boris Petrovich (RU); Khozyainov Denis Borissowitsch (RU); Lobanov Milena B.
Korrespondenzanschrift: 650026, Kemerowo, ul. Spring, 28, KuzGTU, Patentabteilung
Startdatum des Patents: 2004.05.17

Die Erfindung betrifft Energie, insbesondere Windturbine zu wickeln, und kann für die mechanische und elektrische Energie verwendet werden. Das technische Ergebnis ist die Effizienz von Windkraftanlagen Windenergie über vetronapravlyayuschih Bildschirme zu erhöhen. Windturbine mit rotierenden Windturbine mit vertikaler Drehachse und sind außerhalb der Windturbine am Umfang svobodnopovorachivayuschiesya gelegen um vertikale Achsen vetronapravlyayuschie Bildschirme, in denen jeweils vetronapravlyayuschy Bildschirm mit Rollen versehen und befestigt in dem Rahmen auf Führungen befindet sich auf der Ober- und Unterseite davon frei beweglich darauf Bildschirme horizontal zu sein Richtung. Außerdem vetronapravlyayuschie Bildschirme von mehreren Rahmenteilen zusammengesetzt und mit der Möglichkeit, aus der Breite der erzwungenen Änderung Gleiten, in Abhängigkeit von der natürlichen Windgeschwindigkeit. Rahmen mit vetronapravlyayuschimi Bildschirm Scharnier auf einer vertikalen Achse mit der Möglichkeit der freien Drehung um die vertikale Achse in einem bestimmten Sektor. Location Montagerahmen auf einer vertikalen Achse so ausgebildet, dass, wenn in dem Rahmen die Siebe in Teilen vetronapravlyayuschih Endposition platziert es in der Lage ist, unter dem Einfluß von Luft frei um eine vertikale Achse drehen zu fließen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energie, insbesondere Windturbine zu wickeln, und kann für die mechanische und elektrische Energie verwendet werden.

Bekannte Windturbine mit rotierenden Windturbine mit vertikaler Drehachse und außerhalb der Windturbine entlang des Umfangs um die vertikale Achsen svobodnopovorachivayuschiesya vetronapravlyayuschie Bildschirme befinden.

Der Nachteil dieser Vorrichtung ist, dass vetronapravlyayuschie Bildschirme können nicht die Geschwindigkeit des Luftstroms durch eine Windturbine mit einer Windgeschwindigkeit von Änderung einstellen und den freien Fluss der Luft Leistung einer Windturbine behindern.

Das Ziel der Erfindung ist es, die Energieeffizienz der Windenergieanlage des Wind Verwendung vetronapravlyayuschih Bildschirme zu verbessern.

Diese Aufgabe wird durch die Tatsache erreicht, dass in einer Windturbine eine rotierende Windturbine mit einer vertikalen Drehachse aufweist und außerhalb der Windturbine in einem Kreis svobodnopovorachivayuschiesya sich um vertikale Achsen Bildschirme vetronapravlyayuschie, wobei jeder vetronapravlyayuschy Bildschirm in der freien Rotation des Sektors und Endpositionen befindet sich durch die Drehachse gerade Linie gesetzt vorbei Turbine und vetronapravlyayuschego Bildschirm und Tangente an den Kreis, gebildet durch den äußersten Punkt der beweglichen Messerebene rotierenden, die durch die Drehachse des Bildschirms vetronapravlyayuschego gemäß der Erfindung, die jeweils vetronapravlyayuschy Bildschirm versehen mit Rollen und in dem Rahmen montiert auf Führungen befindet sich auf der Ober- und Unterseite davon frei zu sein Bildschirme bewegen sie horizontal. Vetronapravlyayuschie Bildschirme aus mehreren Rahmenteilen zusammengesetzt und mit der Möglichkeit, aus der Breite der erzwungenen Änderung Gleiten in Abhängigkeit von der natürlichen Windgeschwindigkeit.

Rahmen mit vetronapravlyayuschimi Bildschirm Scharnier auf einer vertikalen Achse mit der Möglichkeit der freien Drehung um die vertikale Achse in einem bestimmten Sektor.

Location Montagerahmen auf einer vertikalen Achse so ausgebildet, dass, wenn in dem Rahmen die Siebe in Teilen vetronapravlyayuschih Endposition platziert es in der Lage ist, unter dem Einfluß von Luft frei um eine vertikale Achse drehen zu fließen.

Windturbine mit verstellbaren Bildschirm VETRONAPRAVLYAYUSCHIMI Windturbine mit verstellbaren Bildschirm VETRONAPRAVLYAYUSCHIMI

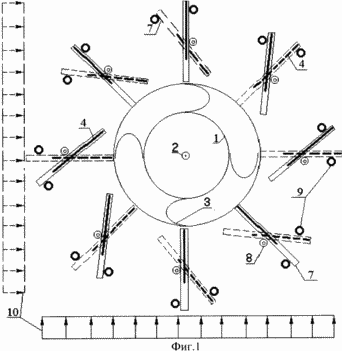

1 ist ein Diagramm einer Windturbine in den Plan mit einstellbarer Breite und frei in den Rahmen vetronapravlyayuschimi Bildschirme und Windturbine bewegen. Die gestrichelte Linie zeigt die Position des Rahmens mit einstellbarer Breite vetronapravlyayuschimi Bildschirm, wenn Sie die Windrichtung um 90 Grad ändern und die Bildschirmposition in dem Rahmen zu ändern.

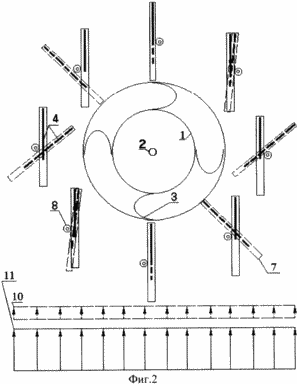

Abbildung 2 zeigt eine Rahmenanordnung mit vetronapravlyayuschimi Bildschirme während der Hurrikan-Luft beim Stopfen geerntet fließt.

3, sind Teil vetronapravlyayuschego Bildschirm, die frei auf den Rollen am Führungsrahmen bewegen.

Windturbine 1 umfasst die Windturbine mit vertikaler Drehachse 2, Klingen 3, 4 vetronapravlyayuschie Bildschirme versehen mit Rollen 5 und 6 auf einem Führungsrahmen montiert 7. Der Rahmen frei 9 um eine vertikale Achse 8 in einem bestimmten Sektor beschränkt Stopper drehen kann.

Windturbine arbeitet wie folgt. Wenn der Wind 10 Luftstrom auf die Windturbine 1 bis 4 vetronapravlyayuschie Bildschirme gerichtet, die relativ zueinander angeordnet sind, gleiten und gezwungen werden kann, um in der Breite zu erhöhen oder zu verringern, wenn die Windgeschwindigkeit verändern. Dies gewährleistet die Stabilität der Luftströmungsrate durch die Masse der Turbinenwind vorbei 1. Beim Verlassen Luftvolumenstrom der Windturbine 10, die auf der Oberfläche des Bildschirms 4 vetronapravlyayuschego Abwind Turbine angeordnet gleitet, bewegt sie sich auf den Walzen 5 entlang der Führungen 6 zu einer Extremposition des Rahmens 7 . Dies bewirkt, dass unter dem Einfluss von Wind den Rahmen 8 um eine vertikale Achse zu drehen und mit der Bewegung des Luftstroms angeordnet parallel, die an den freien Luftaustrittsströmung aus dem Volumen der Windenergieanlage beitragen. Als der Hurrikan Luftströme 11 9 stoppt die Drehung des Rahmens Sektor Begrenzung entfernt werden, und der Rahmen 7 mit 4 vetronapravlyayuschimi Bildschirme beginnen im Richtungsmodus zu arbeiten, um den Druck auf vetronapravlyayuschie Bildschirme und Stützstruktur Lockerung ihrer Zerstörung zu verhindern.

Die vorgeschlagene Konstruktion vetronapravlyayuschih Bildschirm ermöglicht, die Geschwindigkeit der Luftströmung in der Höhe von Windenergieanlagen zu justieren und die Zerstörung der Tragstruktur und vetronapravlyayuschih Bildschirme unter dem Einfluss von Hurrikan Luftstrom nicht zulassen.

FORDERUNGEN

1. Windturbine mit verstellbaren vetronapravlyayuschimi Bildschirme eine rotierende Windturbine mit einer vertikalen Drehachse enthält, und außerhalb der Windturbine in einem Kreis zu drehen frei um eine vertikale Achse vetronapravlyayuschie Bildschirme, in denen jeder Bildschirm vetronapravlyayuschy befindet sich in der freien Rotation des Sektors, und angesichts der extremen Situation einer Linie, die durch die Drehachse der Windturbine angeordnet und vetronapravlyayuschego Bildschirm und tangential zu dem Kreis, gebildet durch den äußersten Punkt der beweglichen Klinge Ebenenrotations, die durch die Drehachse des Schirms vetronapravlyayuschego, dadurch gekennzeichnet, daß jede vetronapravlyayuschy Bildschirm mit Rollen versehen und an Führungen in dem Rahmen angebracht auf der Ober- und Unterseite seiner Seiten mit der Möglichkeit, Freizügigkeit darauf Bildschirme in horizontaler Richtung.

2. Windturbine nach Anspruch 1, dadurch gekennzeichnet, daß die Rahmen vetronapravlyayuschie Bildschirme aus mehreren Teilen bestehen und mit der Möglichkeit des Gleitens der erzwungenen Änderung der Breite, abhängig von der natürlichen Windgeschwindigkeit vorgenommen.

3. Windturbine nach Anspruch 2, dadurch gekennzeichnet, dass der Rahmen zusammen mit vetronapravlyayuschimi Bildschirm auf einer vertikalen Achse mit der Möglichkeit der freien Drehung um seine vertikale Achse in einem bestimmten Sektor angelenkt ist.

4. Windturbine nach Anspruch 3, dadurch gekennzeichnet, dass die Befestigungsstelle des Rahmens auf einer vertikalen Achse so ausgebildet, dass, wenn in dem Rahmen die Siebe in Teile vetronapravlyayuschih extreme Position gebracht wird, es in der Lage ist, unter dem Einfluß der Luft strömt frei um eine vertikale Achse zu drehen.
