Erfindung
Russische Föderation Patent RU2270362

STATOR vetroelektrogenerator

STATOR vetroelektrogenerator

Name des Erfinders: Alexander Litwinenko
Der Name des Patentinhabers: Staatliche Bildungseinrichtung der höheren Berufsbildung "Voronezh State Technical University"
Korrespondenzanschrift: 394026, Woronesch, Moskau Prospect, 14, von VPO "VGTU" Patentabteilung
Startdatum des Patents: 2004.09.27

Die Erfindung betrifft das Gebiet der Windenergie. Das technische Ergebnis ist, das Gewicht und die Abmessungen zu reduzieren, während die Kosten für die Windkraftanlagen zu minimieren, um sicherzustellen, strukturelle Kontinuität. Der Stator ist in Form von drei U-förmige Segmente mit den Wicklungen ausgerichtet benachbarten Gestellen, so daß das obere Paar von Erregerkernen System installiert ist, und die untere Spulenpaar eingebaut ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Windenergie.

Windkraftanlagen sind bekannt [1, 2] von der traditionellen Art mit Statoren. Aller bekannten Analoga am nächsten an der beanspruchten Kombination von wesentlichen Merkmalen für einen Stator vetroelektrogenerator [3], Segmenttyp, die auf einem Gleichstrommagnetsystem auf der Basis durchgeführt wird, oder einer Universalmaschine.

Der Nachteil dieses Stators ist, dass es nur mit einem vorgeschnittene Durchmesser Induktor arbeiten angepasst ist, was die Herstellungstechnologie erschwert, erhöhen das Gewicht.

Die Erfindung zielt darauf ab, das Gewicht und die Abmessungen des Generators zu reduzieren, während die Kosten minimiert werden.

Dies wird dadurch erreicht, daß der Stator in Form von drei U-förmigen Magnetkernen hergestellt ist, ist die erste, die nach unten orientierte Traverse, zweite und dritte - die Stege und Verstrebung des ersten Magnetkern links magnetisch mit der rechten Zahnstange des zweiten Magnetkern verbunden ist und durch die erste Spule und der rechten Zahnstange zuerst abgedeckt Magnet magnetisch mit dem Magnetkreis des dritten linken fest und von der zweiten Spule bedeckt. Das Erreichen technische Ergebnis aufgrund der Tatsache, dass als ein Grundelement ausgewählt U-förmigen Magnetkerne weit verbreitet sind, haben eine hohe Nomenklatur Größen, aber auch leicht durch Schneiden einer der Säulen förmigen W-werden kann, außerdem aus, sie in einem weiten Bereich produziert werden gepresste Optionen.

Windkraft STATOR

Die Erfindung wird durch Zeichnungen veranschaulicht, in denen Figur 1 zeigt einen Stator vetroelektrogenerator Vorderansicht, Figur 2 - eine Seitenansicht, Figur 3 zeigt eine perspektivische Ansicht vetroelektrogenerator mit Daten Stator vorgesehen.

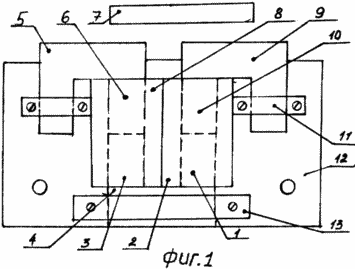

Stator Windkraft wird auf der Basis von drei identischen Elementen gesammelt - U-förmigen Magnetkerne. Jeder von ihnen hat eine Brücke und zwei Beine, aber strukturell den Jumper und die Stoiker sind aus einem Stück. Der Stator wie in Figur 1 gezeigt, weist einen ersten unteren Jochs mit dem rechten Zahnstange 1, die zweite Spule 2, 3 und die linke Stand Brücke 4, der zweiten (oberen) Magnetkreis mit der Brücke 5, die rechte Zahnstange 6 der Stator mit dem Rotorelement 7-Segment zusammenwirkt. Racks 3 und 6 (die links und rechts von dem ersten Magnetkreis des zweiten Magnetkerns) durch die erste Erregerspule 8. Es gibt auch eine dritte Magnetkreis mit einem Jumper 9 und links die Stange 10, die auf der rechten Seite Zähler 1 des ersten Magnetkern magnetisch gekoppelt ist abgedeckt und von der zweiten Spule 2. die Fixierung der Seitenmagnetkreise abgedeckt ( zweite und dritte) mittels Klammern 11, die mittels Schrauben an der Basis 12. die Joche Zentral (ersten) magnetischen ähnlich angebracht an einer Halterung 13, Bolzen 14 und Abstandshalter 15 gedrückt werden.

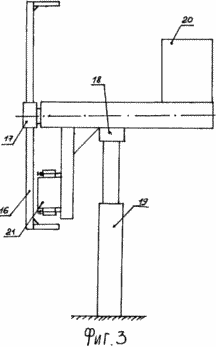

Dieses Segment Typ Stator Teil des vetroelektrogenerator, die eine horizontale Achse Windrad mit Schaufeln 16 hat (siehe Abb. 3), die Nabe 17, 18, um die Drehbasis bewegen montiert auf dem Turm 19 und mit einem Schweif Element 20 vorgesehen.

Stator funktioniert wie folgt. Der Stator 21 ist unter der Basis angebracht und werden periodisch in magnetischem Kontakt mit den Drehelementen enthalten, die auf die Propellerflügel montiert sind. Infolgedessen wird in der Spule 2 induzierte elektromotorische Kraft, die die Spannung an den Klemmen der Last unter der Bedingung, dass eine Treiberspannung an die Spule 8 angebracht wird verursachen.

Technische und wirtschaftliche Vorteile des Stators ist seine hohe Technologie basiert auf einem modularen Aufbau der U-förmigen Magnetkerne. Dies führt zu einer Verringerung des Gewichts, der Größe und der Kosten ist die niedrigstmögliche, die für Windenergieanlagen von Bedeutung ist. Es ist wichtig, dass das Personal und die Transformatorspulen, von denen der Stator zusammengesetzt werden kann, kann verwendet werden.

QUELLEN VON INFORMATIONEN

A. 1. a. UdSSR № 732572 / V.K.Aleksandrov usw. -. Windkraftanlagen, BI Anzahl 17,1980 g, F 03 D 30.03.

2. AS UdSSR № 861716 / I.P.Kopylov usw. -. Getriebelose Windturbine, BI Number 11, 1981, F 03D 1/00.

3. HF-Patentnummer 2.204.734 / A.M.Litvinenko - Stator Windkraft, publ. BI Nummer 14 von 20.05.2003, s-ka auf 31.10.2001 № 2001129417/06, MKI 7 F 03 D 9/00.

FORDERUNGEN

Stator vetroelektrogenerator enthaltende Magnetkreise, Erregungssystem, die Verriegelungselemente und Wicklungen, wobei der Stator in Form von drei U-förmigen Magnetkernen hergestellt ist, von denen die erste Querteil nach unten ausgerichtet ist, die zweite und dritte - die Stege und links Strebe des ersten Magnetkern magnetisch verbunden ist Upright rechten zweiten Magnetkern und wird durch die erste Spule und die rechte Zahnstange des ersten Magnetkreis magnetisch mit dem Magnetkreis des dritten linken fest und bedeckt von der zweiten Spule bedeckt.

Druckversion
Erscheinungsdatum 02.02.2007gg
