Erfindung
Russische Föderation Patent RU2292484

Windturbine für Windkraftanlagen

Windturbine für Windkraftanlagen

Name des Erfinders: Besitzer Boris Petrovich (RU); Khozyainov Denis Borissowitsch (RU); Lobanov Milena B.
Der Name des Patentinhabers: Besitzer Boris Petrovich (RU); Khozyainov Denis Borissowitsch (RU); Lobanov Milena B.
Korrespondenzanschrift: 650026, Kemerowo, ul. Spring, 28, Kuzbass Staatliche Technische Universität, die Patentabteilung
Startdatum des Patents: 2005.06.15

Die Erfindung betrifft das Gebiet der Windenergie, insbesondere eine Windturbine mit vertikaler Rotationsachse der Windturbine, und kann für die mechanische und elektrische Energie verwendet werden. Das technische Ergebnis ist es, die Nutzung der Windenergie Schaufeln der Windturbine mit einer vertikalen Drehachse zu vergrößern, indem die geometrischen Parameter und die aerodynamischen Koeffizienten der Klingen zu verändern. in Windturbine New ist ein Windturbinenschaufelspitze mit einem Mechanismus zum Ändern des Abstands zwischen den festen seinen freien Enden versehen ist. Weiterhin wird die Klingenspitze versehen mit Membranen durchgeführt, in zwei Sektoren Versteifungs, starr an den Spitzenabschnitten befestigt sind, wobei eine der anderen Sektoren seiner Kante verschiebbar und schwenkbar um ein Scharnier umfasst, wobei die beiden Teile der Befestigungslasche.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Windenergie, insbesondere eine Windturbine mit vertikaler Rotationsachse der Windturbine, und kann für die mechanische und elektrische Energie verwendet werden.

Bekannten Windturbine eine Windturbine mit senkrechter Drehachse umfasst, wobei jede Windturbinenschaufel eine Spitze umfasst, die angepasst dem Eingangsabschnitt des Strömungsprofils gekrümmten Symmetrieachse zu bilden für eine Drehung von ihr Schwerpunkt eines Kreises und svobodnopovorachivayuschuyusya bewegliche Ebene mittels Stangen auf einer vertikalen Achse schwenkbar gelagert ist, mit einer Länge, dem Abstand von der beweglichen Ebene der Drehachse bis zu den Enden der Spitze entspricht, wobei die Spitze durch ein Gelenk mit einer vertikalen Drehachse in am Eintrittspunkt der Spitze angeordnet verschaltet zwei svobodnopovorachivayuschihsya Teile aufweist, wobei die extreme Position der freien Rotation Sektor jedes der beiden Teile definiert die Symmetrieachse der Spitze und der Position der Teile, bei der ein Umriss des vorderen Teils des gebildeten Strömungsprofil (vgl. RU 2.135.823 C1, Kl. F 03 D 3/04, 27.08.1999), die wesentlichen Merkmale für das nächste Analogon der Erfindung (Prototyp) angenommen.

Der Nachteil dieser Windturbine ist, dass der Windturbinenschaufel nicht in einer sich verändernden natürlichen Windgeschwindigkeit geregelt werden.

Das technische Ergebnis ist die Effizienz der Windturbine in einer häufig wechselnden in Stärke und Richtung der Windströmung durch Fernsteuerung geometrische und aerodynamische Parameter der Schaufeln zu erhöhen, die Luftströmungssensor.

Gesagt technische Ergebnis aufgrund der Tatsache erreicht, dass eine Windturbine einer Windturbine mit senkrechter Drehachse besteht, wobei jede Windturbinenschaufel eine Spitze umfasst, die angepasst dem Eingangsabschnitt des Strömungsprofils gekrümmten Symmetrieachse für die Rotation der Schwerpunkt eines Kreises zu bilden und svobodnopovorachivayuschuyusya bewegliche Ebene mittels Stangen auf einer vertikalen Achse angelenkt ist mit einer Länge, dem Abstand von der beweglichen Ebene der Drehachse bis zu den Enden der Spitze entspricht, wobei die Spitze zwei svobodnopovorachivayuschihsya Teile miteinander verbunden sind durch ein Gelenk mit einer vertikalen Drehachse liegt in am Eintrittspunkt der Spitze umfasst, wobei extreme freie Drehung Sektorposition jedes der beiden Teile definierten Symmetrieachse und die Position der Spitzenabschnitte, an dem ein ausgeschnittener Abschnitt von dem Eingang des Strömungsprofils gebildet ist gemäß der Erfindung ist die Klingenspitze mit einem Mechanismus vorgesehen, um den Abstand zum Wechseln zwischen den freien Enden der Spitze befestigt. Somit wird die Klingenspitze, die mit in zwei Sektoren durchgeführt Membranen Versteifungs, starr an den Spitzenabschnitten befestigt sind, wobei eine der anderen Sektoren seiner Kante verschiebbar und schwenkbar um ein Scharnier umfasst, wobei die beiden Teile der Befestigungslasche.

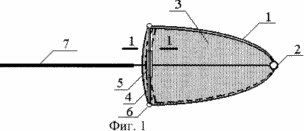

Abbildung 1 zeigt das Profil der Schaufeln mit Elementen der Regulierung ihrer geometrischen Parameter gefaltet, die hauptsächlich bei höheren Windgeschwindigkeiten.

Figur 2 zeigt ein Profil der Klinge mit den Elementen der Regulierung ihrer geometrischen Parameter in einem teilweise ausgedehnten Form, arbeiten hauptsächlich bei mittleren Windgeschwindigkeiten.

3 zeigt das Blattprofil mit seiner regulatorischen Elemente der geometrischen Parameter in erweiterter Form, bei geringen Windgeschwindigkeiten arbeitet.

Figur 4 ist eine Schnittansicht 1-1 einen Umfang eines Sektors anderen Membranen zeigt.

Windturbine mit senkrechter Achse Windturbine mit Schaufeln ausgerüstet, die das Mundstück 1 enthalten, die aus zwei Teilen besteht, die durch eine vertikale Gelenk 2 verbunden und 3. Jeder Versteifungs Membranen Membran aus zwei Sektoren besteht. Einer der Sektoren Öffnung umfasst den Umfang Kante 4 auf, die in einem anderen Sektor der Membran bewegt. Die Klinge 5 ist mit einem Mechanismus versehen, der den Abstand zwischen den freien Enden der Blattspitze ändert, die mit ihr ferngesteuert oder durch direkten Kontakt und an den freien Enden der Spitzenteile durch Scharniere 6. Als ein solcher Mechanismus Lanyard mit einem funkgesteuerten Motor ausgestattet gesteuert werden kann, vorgeschlagen, Drehen der Spannschraube nut oder einem anderen ähnlichen Mechanismus. Darüber hinaus wird die Klinge 7 mit einer Stabilisierungsebene vorgesehen.

Windturbine funktioniert wie folgt

Bei niedrigen Windgeschwindigkeiten die Luftströmung auf der Schaufeldruck schwach ist. Daher werden die freien Enden der Spitze der Klinge 1 für maximale Entfernung gezüchtet und damit die Blattfläche, belüftete Luftstrom zu erhöhen. Als Ergebnis der Fläche der Klinge zu erhöhen ändert die Kraft auf die Klinge und Windturbine Drehmoment wirkt auf. Als Ergebnis beginnt die Windturbine bei geringen Windgeschwindigkeiten arbeitet. Mit zunehmender Windgeschwindigkeit Windturbine beginnt sich schneller zu drehen und eine große Blattfläche mit offenen Spitzenabschnitte ein großes Segel hat, beginnt die Rotation zu verlangsamen. Daher ist es sinnvoll, die freien Enden der Spitze zu bringen, Blattbereich zu reduzieren. Mit der Reduzierung der freien Enden der Spitze der Klinge ändert und aerodynamische Koeffizienten. Die vorgeschlagene Konstruktion ermöglicht die Klinge seine aerodynamische Leistung einzustellen, um die Effizienz der Windturbine unter unterschiedlichen Windgeschwindigkeiten verbessern.

FORDERUNGEN

1. Windturbine eine Windturbine von der vertikalen Drehachse aufweist, wobei jede Windturbinenschaufel eine Spitze umfasst, die angepasst dem Eingangsabschnitt des Strömungsprofils entlang der Drehsymmetrieachse der Schwerpunkt seines Umfangs und svobodnopovorachivayuschuyusya beweglichen Ebene schwenkbar gelagert ist auf einer vertikalen Achse mittels Stangen gebogen zu bilden mit einer Länge, dem Abstand von der beweglichen Ebene der Drehachse bis zu den Enden der Spitze entspricht, wobei die Spitze durch ein Gelenk mit einer vertikalen Drehachse in am Eintrittspunkt der Spitze angeordnet verschaltet zwei svobodnopovorachivayuschihsya Teile aufweist, wobei die extreme Position der freien Rotation Sektor jedes der beiden Teile Symmetrieachse der Spitzenabschnitte gegeben und einer Position, bei der ein ausgeschnittener Abschnitt von dem Eingang des Strömungsprofils gebildet ist, dadurch gekennzeichnet, daß die Klingenspitze mit einem Mechanismus zum Ändern des Abstands zwischen den freien Enden der Spitze befestigt vorgesehen ist.

2. Windturbine nach Anspruch 1, dadurch gekennzeichnet, daß die Klingenspitze mit Versteifungs Membranen in zwei Sektoren durchgeführt vorgesehen ist, starr an den Spitzenabschnitten befestigt sind, wobei eine der anderen Sektoren seiner Kante erstreckt und gleitbar schwenkbar um ein Scharnier zwei Befestigungs von der Spitze.
