Erfindung
Russische Föderation Patent RU2013648
Windmotor mit vertikaler Drehachse
Name des Erfinders: Koposov Vadim Fjodorowitsch
Der Name des Patentinhabers: Koposov Vadim Fjodorowitsch
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.06.07
Verwendung: Windkraftanlagen mit vertikaler Drehachse in der Windindustrie. Die erfindungsgemäße Windmotor 1 weist einen Rotor um eine vertikale Achse 2. Die Rotorachse 3 befestigt, an den Drehschaufeln dreht, die in einem Winkel gesetzt sind
zur Vertikalen. Jede Klinge ist mit dem elastischen Element verbunden, - die Feder 5 - mit dem benachbarten Ende der Achse und ist drehbar in einem Winkel v + 90b in einer Richtung montiert ist, während die elastischen Elemente und die Winkel von 90- v in die entgegengesetzte Richtung zu widerstehen, in denen die elastischen Elemente keinen Widerstand gegen die Rotation der Schaufeln aufweisen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf Energietechnik, insbesondere für Konstruktionen von Motoren Drehachse senkrecht zur Richtung des Windes oder Flüssigkeitsströmung. Windmotoren können für einen elektrischen Generator, Wasserpumpen, Kompressoren und so weiter verwendet werden. N.
Bekannten Konstruktionen von Windmaschinen mit vertikaler Drehachse, die Rotorblätter die Fähigkeit haben, seine eigene Achse zu drehen, herum, senkrecht, parallel oder schräg zur Drehachse des Motors. Unter der Wirkung des Teils Windschaufel ist entlang der Richtung des Windes eingestellt, es einen leichten Widerstand zu geben, und sich diametral gegenüberliegende Schaufeln montiert quer zur Windrichtung, wodurch eine Kraft erzeugt, die auf die Drehung des Windrotors führt. Diese Strukturen bieten die größte Nutzung der Windenergie, unabhängig von der Windrichtung und erfordern keine Orientierung Abwind Motor oder Komponenten der Wind eine Strahltriebwerksschaufel zu lenken.
Bekannte Ausführungen: eine Antriebsmaschine angetrieben durch Winddruck und Wasser (japanische Patentanmeldung N 59-32 661, Klasse F 03 D 3/06, F 03 B 7/00, 1985); Windrad (US-Patent 4.408.955 N, cl F 03 D 7/06, 1984); Windenergie-Empfänger mit einer vertikalen Achse und beweglichen Lamellen (Französisch Anwendung 2.494.781 (AI), Cl F 03 D 3/06, 1982); Windenergieanlage (UK Anwendung, N 2119025, cl MKI F 03 D 3/00., 1984); Gerät für die Windenergie (Deutschland Anwendung N 0 32 33 618 Cl F 03 D 3/06, 1984); Windmaschine (Anwendung NDP N 265323, Kl. 03, die D die F, 1989).
Gemeinsame Nachteile aller dieser Motoren unterschiedlicher Bauart; Klingen aus horizontal am Übergang zum vertikalen und umgekehrt, tritt an den Schaufeln jede Schubvorrichtung auftreffen, die, wie auch eine unerwünschte Wirkung des Rauschens zu Verformung und zu einem vorzeitigen Ausfall der Schaufeln führt; gibt es keinen Schutz gegen die Zerstörung der Bauelemente bei hoher Windgeschwindigkeit.
Bekannte Windturbinendesign (Copyright Zertifikat UdSSR N 136 13 72, cl. Die F 03 D 3/06, 1986), als Prototyp ausgewählt. Diese Windturbine mit vertikaler Drehachse, wobei der Rotor dazu die Achse (mahi) mit Laufrollen auf den Führungsring, Drehflügel, montiert auf abgewinkelten Achsen ruht gebunden ist die vertikale und die elastischen Elemente (Isolatoren Feder) abgesenkt und angehalten und ein Seil, in einem Winkel von mehr Drehung der Klinge zu verhindern, als (Vertikal) unter der Wirkung des Windes. Frühling Stoßdämpfer haben keine Resistenz gegen diese Drehung, die einen schweren Schlag Klingen an Seilen verursacht. Diametral gegenüberliegende Flügel, um den Widerstand der Stoßdämpfer zu überwinden, in einem Winkel drehen nahe der Horizontalen, also bis etwa 90 .. - .
Nachteile dieses Design: die Besetzung der Klinge vertikale Position ihre Stempel, was zu einem vorzeitigen Versagen der Schaufeln und die Kabel erfolgt, die Elemente für die Achsen tragen (Schaukeln). Dies verringert die Zuverlässigkeit und die Haltbarkeit der Windturbine. Darüber hinaus schaffen Auswirkungen unerwünschte Rauscheffekt; diametral gegenüberliegend kann die Klinge keine horizontalen Position aufgrund der zunehmenden Widerstand der Feder Stoßdämpfers nehmen unerwünschte Widerstand gegen die Drehung des Rotors einer Windkraftanlage verursacht, und reduziert somit die Effizienz.
Der Zweck der vorliegenden Erfindung - erhöhen die Zuverlässigkeit und Haltbarkeit des Windmotor, seine Effizienz, Geräuschreduzierung und Schutz vor dem Wind Motor zunehmende Macht mehr gültig.
Diese Aufgaben werden dadurch, dass in einem Windmotor mit vertikaler Drehachse erreicht, umfassend einen Rotor daran befestigten Achse in einem Winkel, ein vertikal montierten Drehschieber mit elastischen Elemente und schwenkbar in einem Winkel montiert + 90 in eine Richtung , während die elastischen Elemente zu widerstehen, und einen Winkel von 90 - in der entgegengesetzten Richtung, in der die elastischen Elemente keinen Widerstand gegen die Rotation der Schaufeln aufweisen.
Die vorgeschlagene Windmotor kein Schock, wie die Klinge unter der Einwirkung des Windes, den Widerstand der elastischen Elemente zu überwinden, sind in der Lage in die vertikale Position zu drehen und dann + 90. Weiterhin werden bei der Amplifikation von Wind über dem zulässigen Klingen in der durch einen Winkel angezeigten Richtung gedreht größer Hierdurch wird die Windgeschwindigkeit des Motors am nächsten zu dem primären, unabhängig von der Zunahme der Windgeschwindigkeit.
Diametral gegenüberliegende Schaufeln des Fehlens von elastischen Widerstandselemente sind im Wesentlichen horizontal angeordnet, das heißt um einen Winkel von etwa 90 gedreht .. - von der Ausgangsposition, die drastisch die Rotationswiderstand des Windrotors verringert und erhöht die Effizienz.

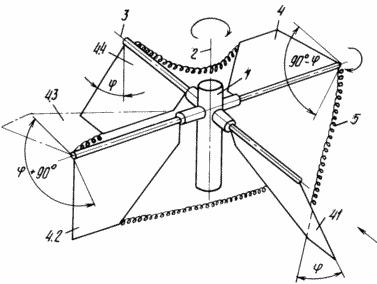

Die Zeichnung zeigt Windmaschine.
 |
Der Windmotor 1 besteht aus einem Rotor um eine vertikale Achse 2. Der Rotor 3 feststehende Achse dreht, die drehbar 4 auf der Klinge befestigt ist; 4.1; 4.2 und 4.4. Jede Klinge ist mit einem elastischen Element verbunden - Feder 5 - mit den benachbarten Enden der Achse. In der Ausgangsposition der Messer 4.2 und 4.4 sind in einem Winkel gedreht Der Motor arbeitet wie folgt. Wenn die Windrichtung in der Zeichnung dargestellt ist, das Messer 4.2, um den Widerstand der Feder zu überwinden sind in einer Position nahe der Vertikalen (Winkel von der Größenordnung von etwa installiert Der Unterschied in der Windkräfte auf die Klinge wirkt, 4.2, die in einer Position nahe vertikal ist, und sich auf diametral Klinge 4, die in einer Position in der Nähe des horizontal, erzeugt ein Moment der Drehung des Rotors der Windmotor 1. |
In dem Fall, dass die Windstärke überschritten wird, die Feder 5, für eine bestimmte Last eingestellt ist, kann der Schaufelverdrehungswinkel größer ist als 4,3, . Außerdem ist, desto größer wird die Kraft des Windes, desto größer ist der Winkel der Klinge dreht. Als Ergebnis proportional zu der Stärke des Windes reduzierten Stirnfläche und der Schaufel Anstellwinkel, die eine konstante Motordrehzahl unabhängig von der Zunahme der Windgeschwindigkeit gewährleistet, und die Struktur vor Zerstörung schützt.
Effizienz-Design ist es, die Zuverlässigkeit und Langlebigkeit der Strukturelemente zu erhöhen, um die Wirkung von Lärm zu reduzieren, wie es in der vorgeschlagenen Motor keine Wind Auswirkungen. Steigerung der Effizienz der Windmotor und der Motor wird aus Windkraft mehr akzeptabel geschützt.
FORDERUNGEN
Windmotor mit vertikaler Drehachse, eine vertikale Rotorachse umfasst, montiert auf den Achsen in einem Winkel die vertikalen Drehflügel drehbar mit elastischen Elementen verbunden ist, dadurch gekennzeichnet, daß, um die Effizienz zu erhöhen, wobei jedes rotierende Klinge gekoppelt durch ein elastisches Element benachbart zu dem Ende der Achse schwenkbar über einen Winkel +90 O in derselben Richtung gegen den Widerstand der elastischen Elemente und durch den Winkel 90 o - in der entgegengesetzten Richtung, in der die elastischen Elemente keinen Widerstand gegen die Rotation der Schaufeln aufweisen.
